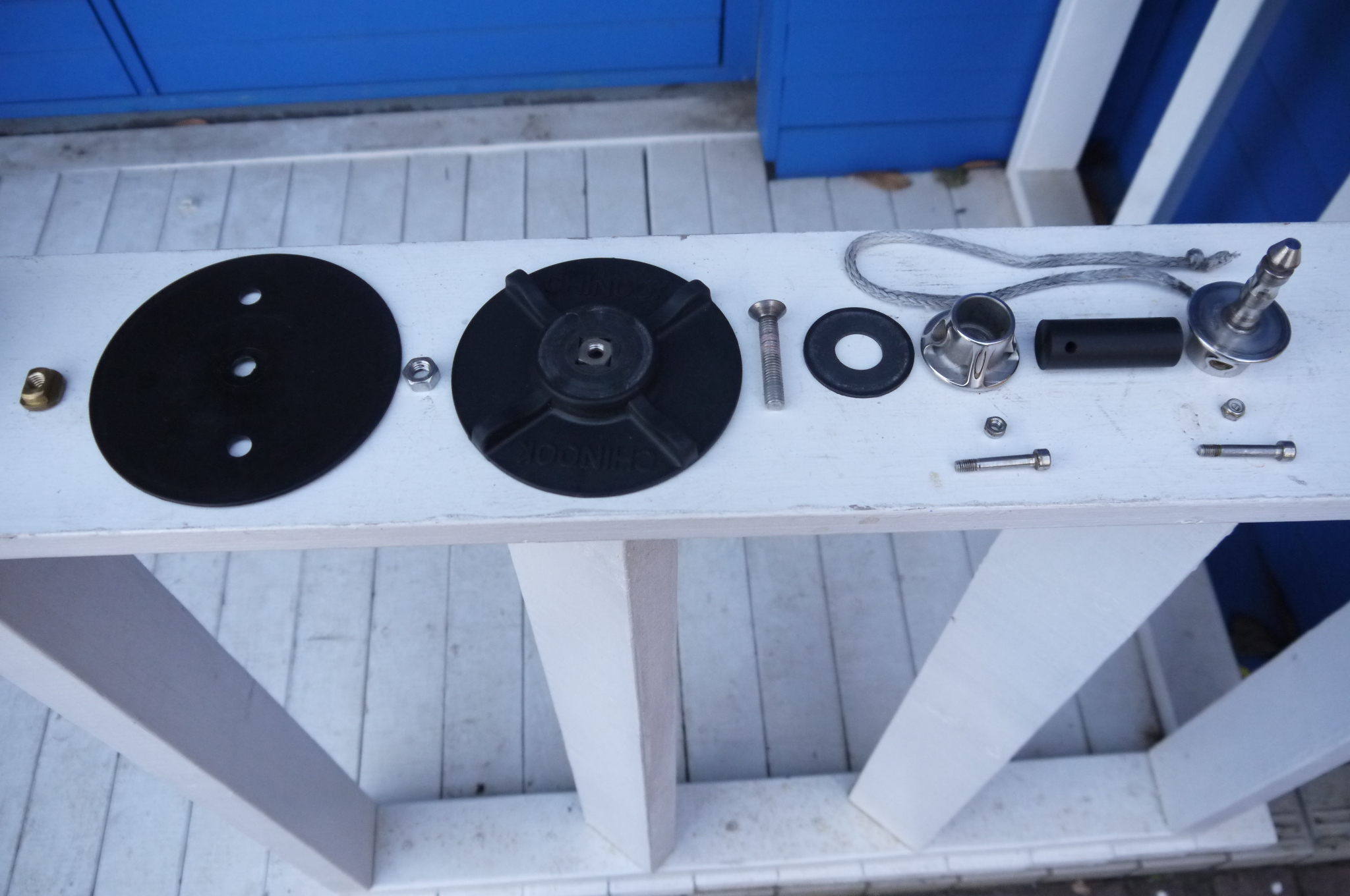

ワンボルトジョイントの バラシの全部品 |
CHINOOK
チノック
|
ワンボルトジョイントの バラシの全部品 |
 |
ＥＵＲＯ-ＰＩＮ/ONE-BOLT Ｔｅｎｄｏｎ ユーロピン/ワンボルト テンドン 価格￥14,000 税込価格￥15,120 WHITECAP販売価格 税込￥12,090 全国配送費無料 |
 |
セーフティーシートを外す 長さ約39cm |
 |

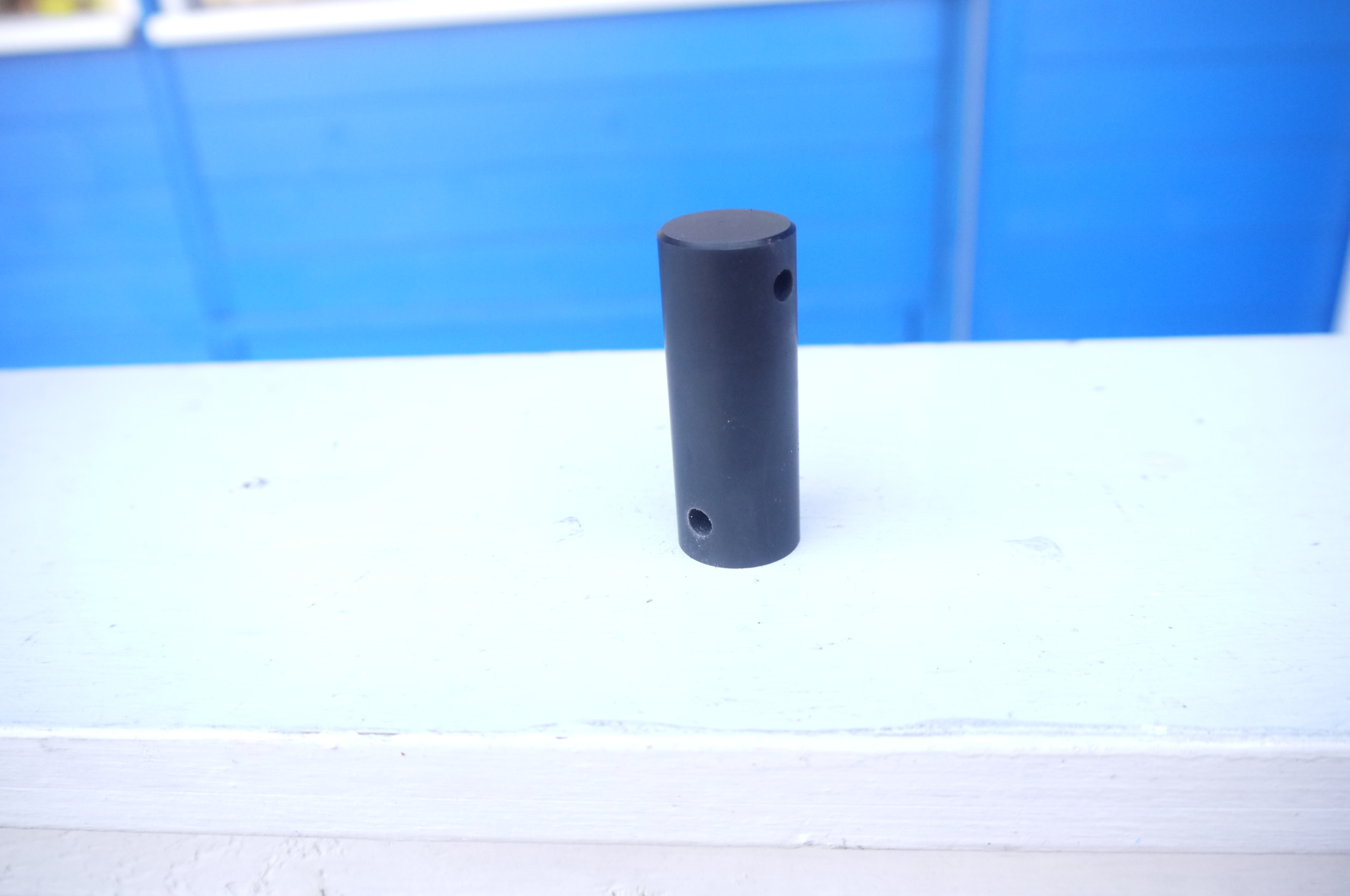

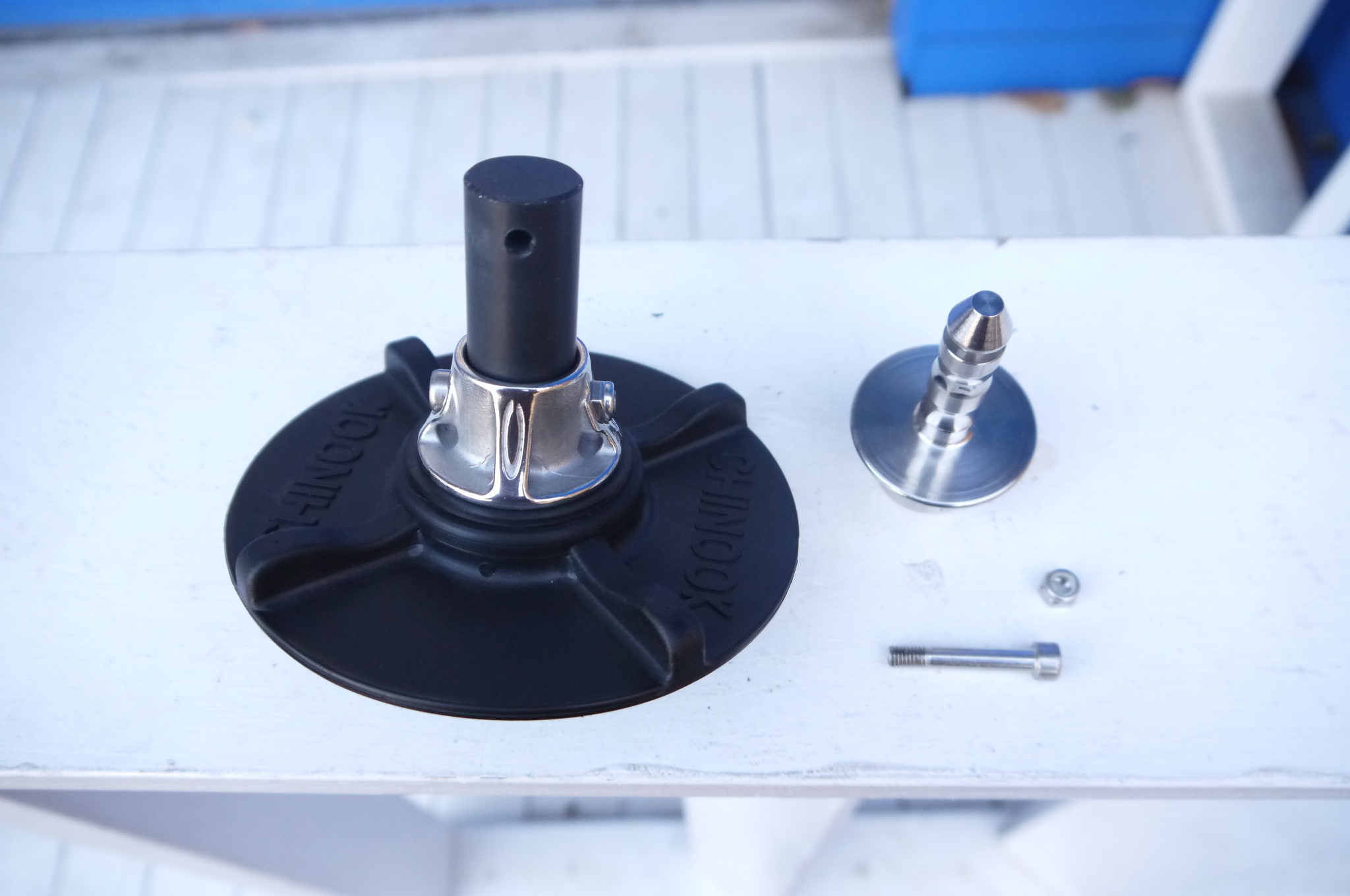

13mmデープソケットでネジを外したベース |
 |
ＥＵＲＯ-ＰＩＮ/ＴＷＯ-ＢＯＬＴ Ｔｅｎｄｏｎ ユーロピン/ツーボルト テンドン 価格 ￥15,000 税込価格￥16,200 WHITECAP販売価格 税込￥12,960 全国配送費無料 |
 |

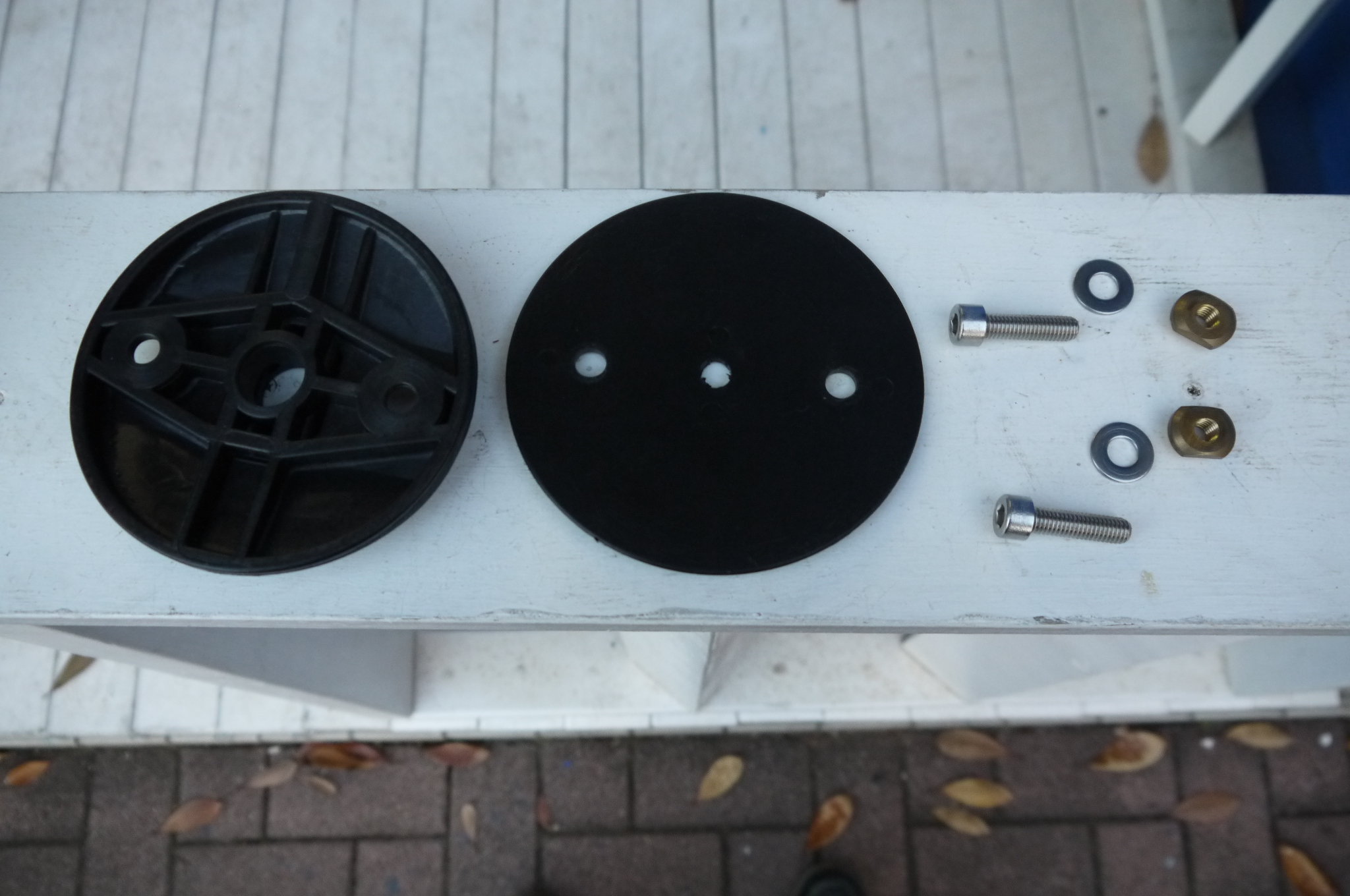

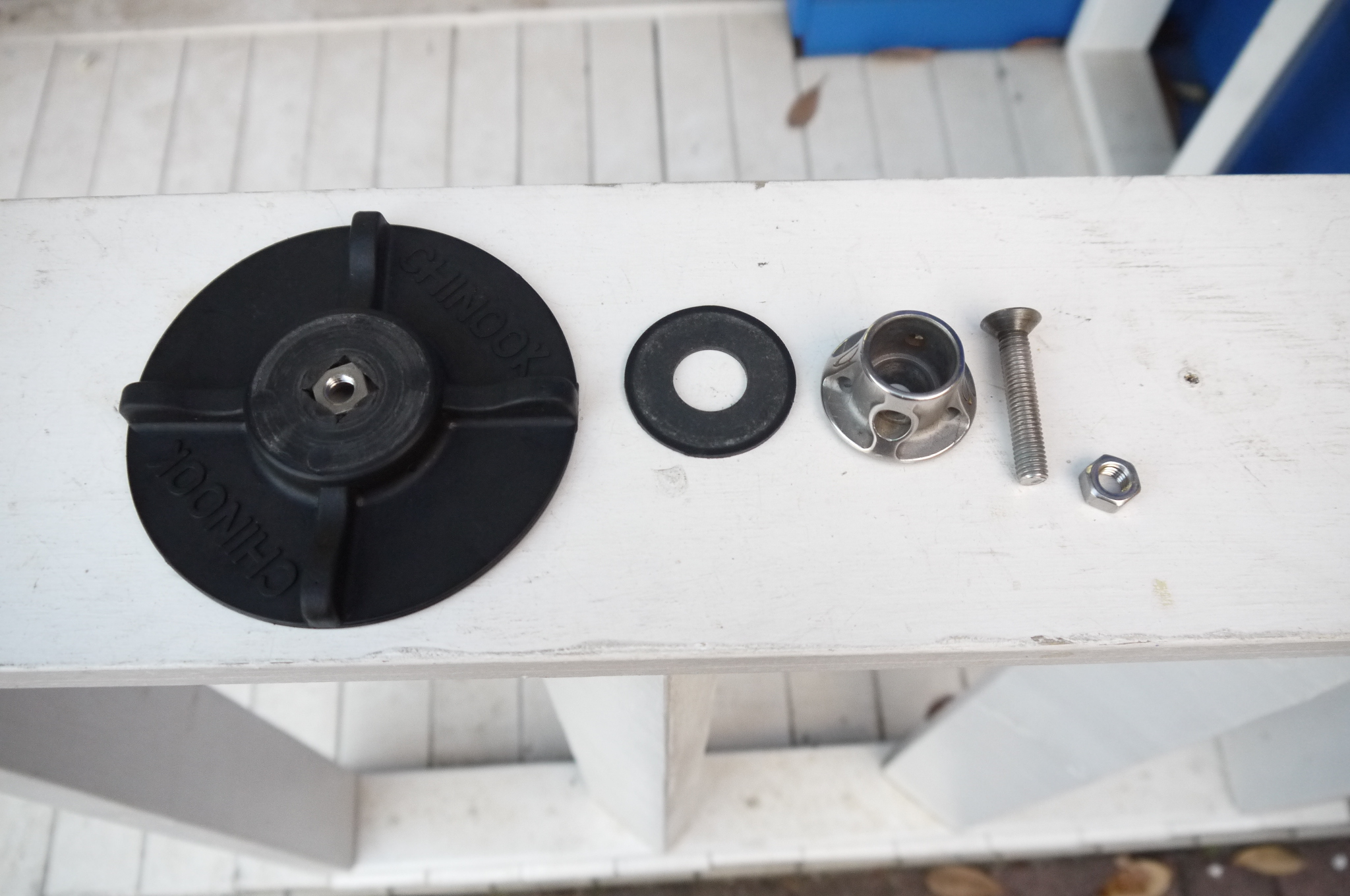

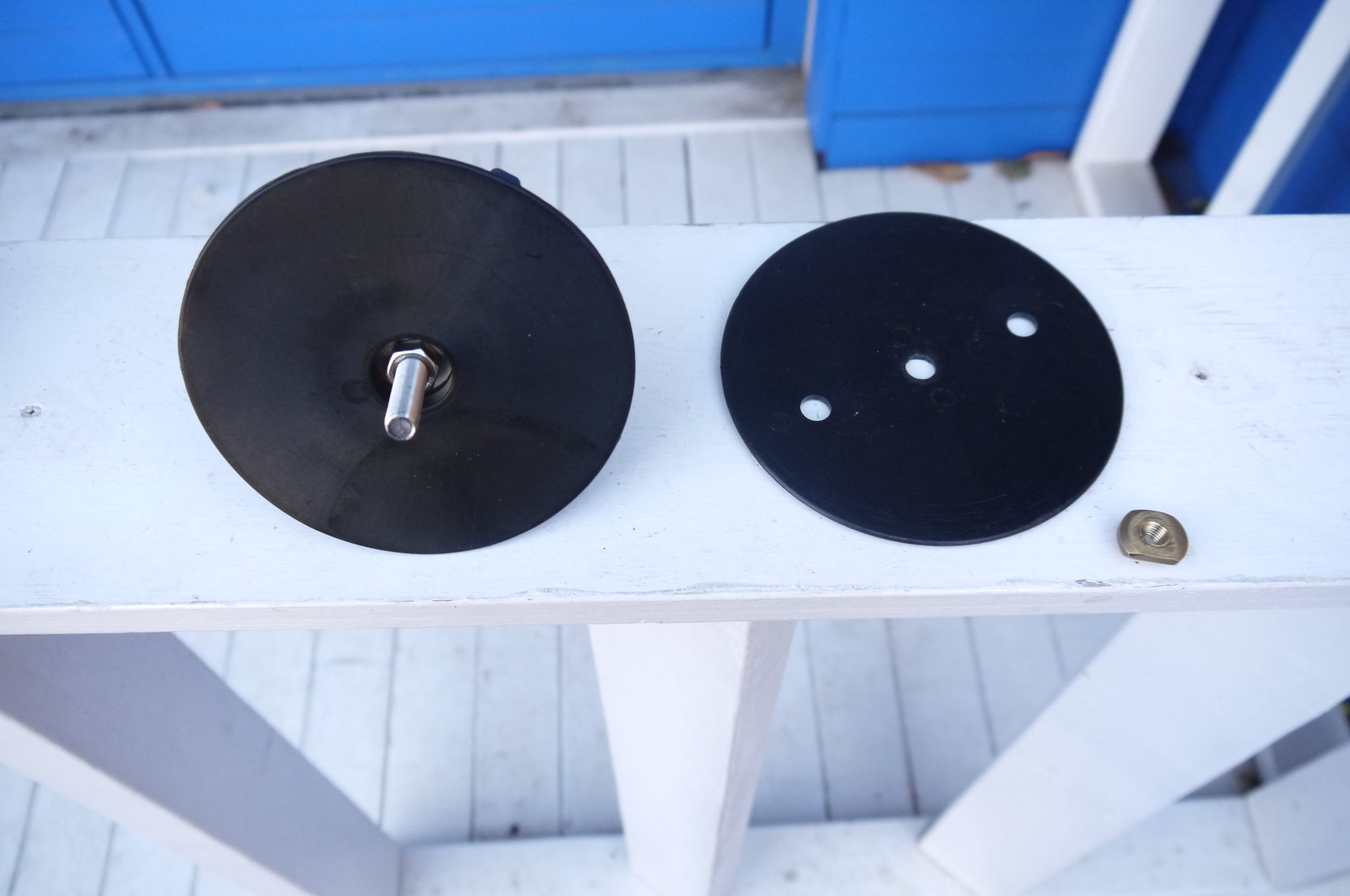

プレートと真鍮Ｔナットを外す |
 |
4mm六角棒レンチでユーロピンを外す |
 |
上から見たベース部分 ５㎜の六角穴 |
 |
プレート部分とウレタン部分は2本のストッパーで 止まっていて 引けば簡単に外せる プレートは税込で￥4,750です |
 |

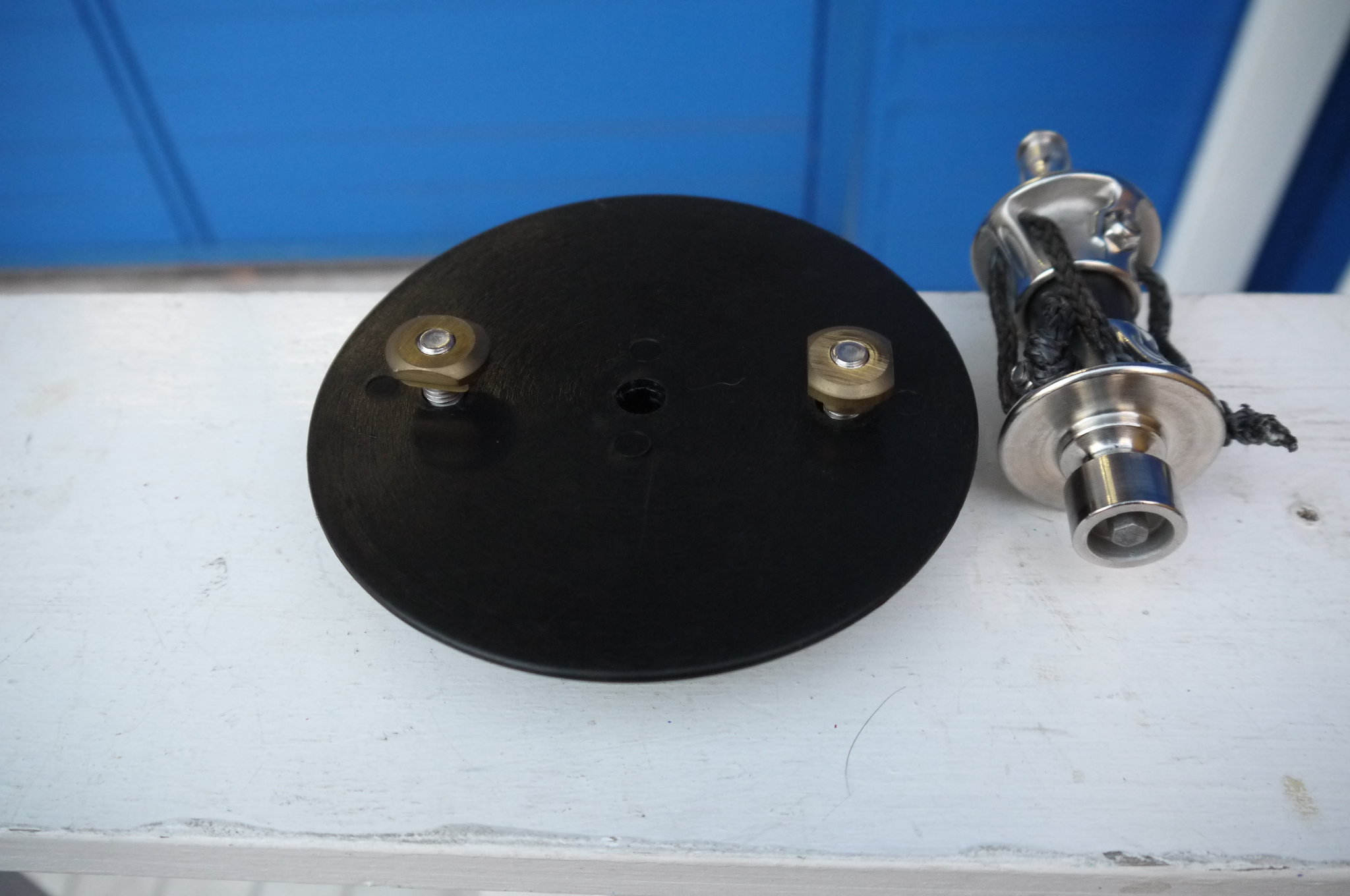

プレートのネジを外した状態 8mmＴナットが2個 |
 |

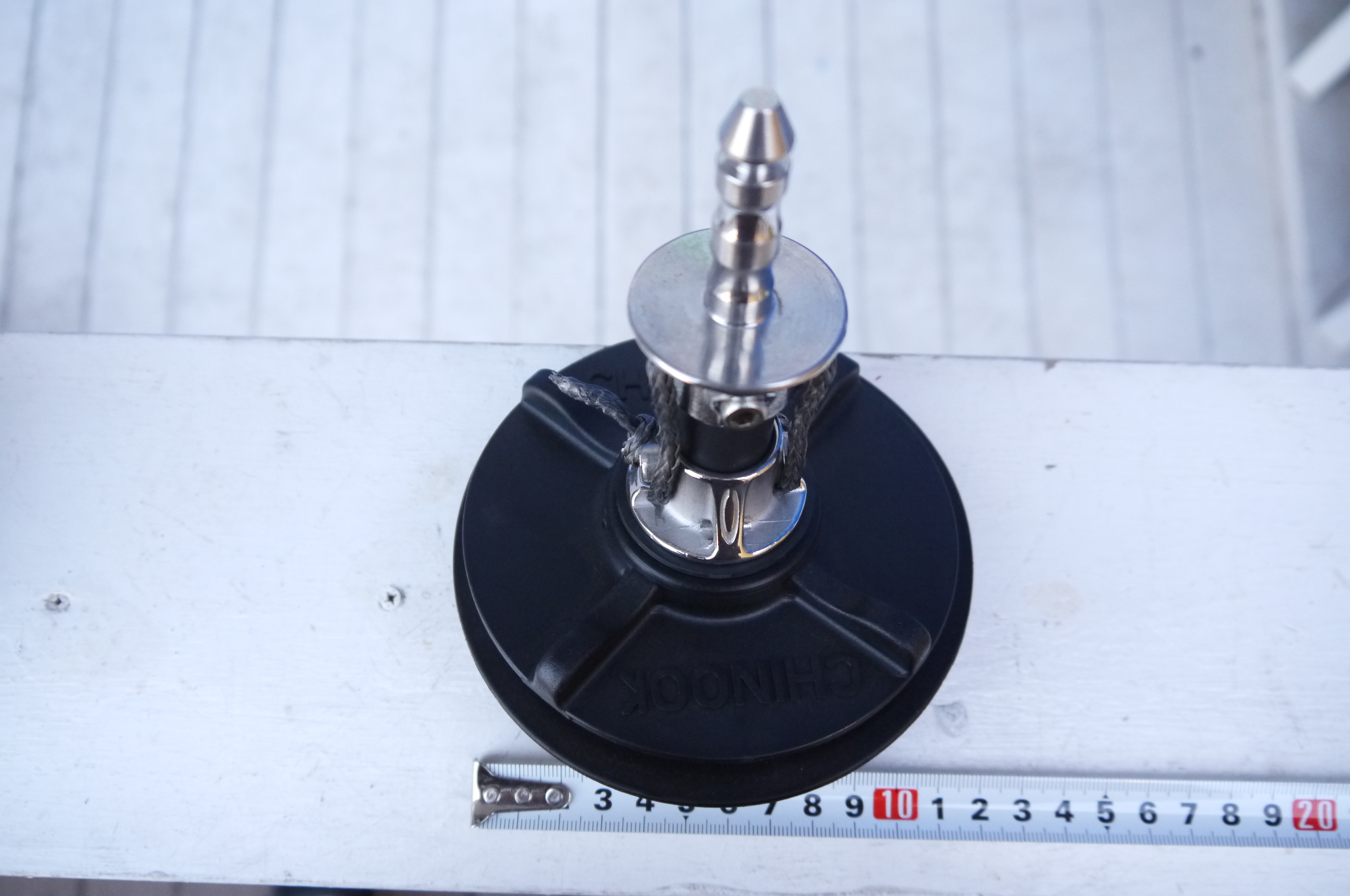

ワンボルトの幅は約12.4cm （ツーボルトも同じ大きさ） |
 |

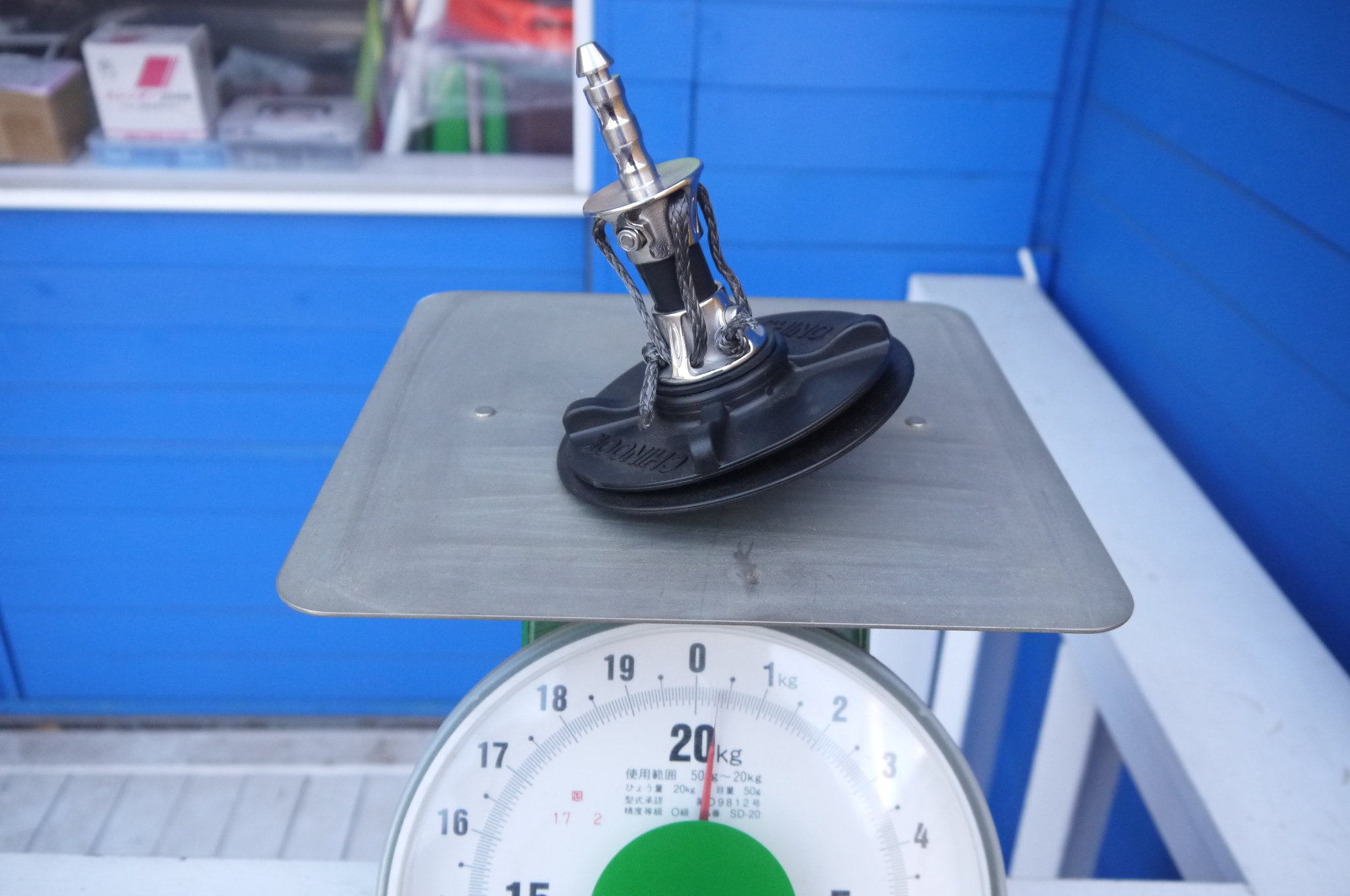

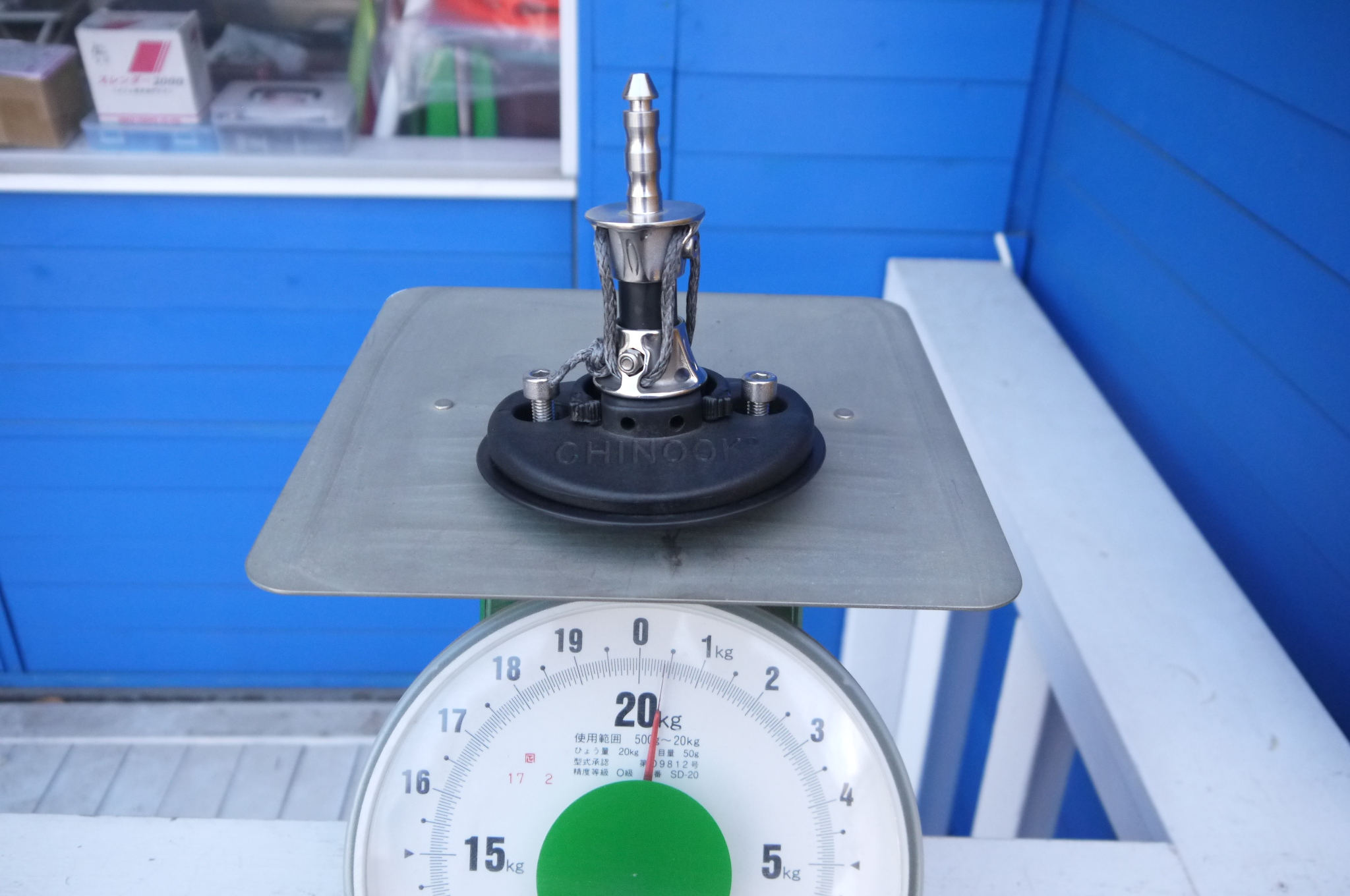

ツーボルトの重さは約420g |
TEL 043-303-0009
|

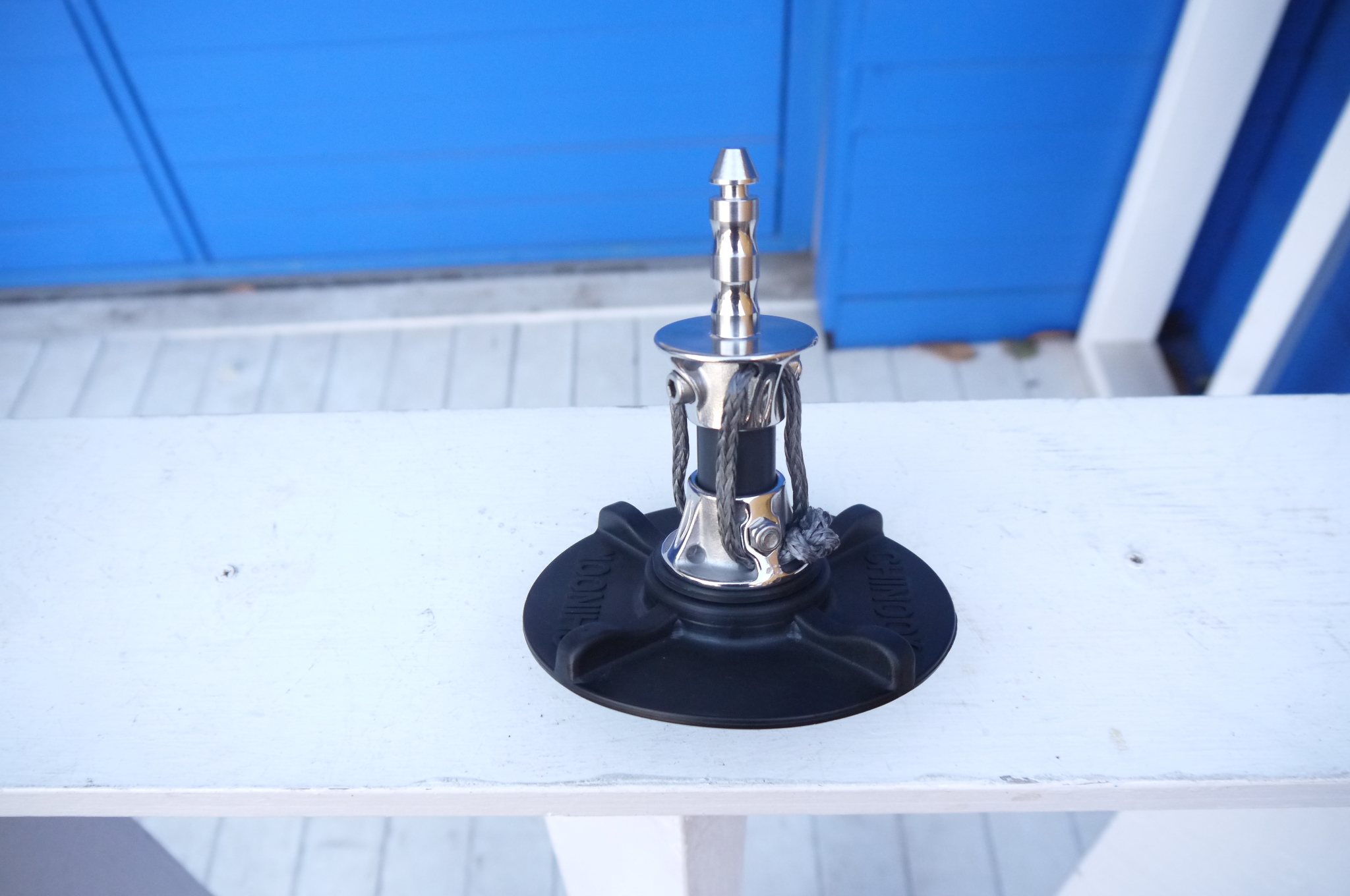

ＥＵＲＯ-ＰＩＮ/ONE-BOLT Ｔｅｎｄｏｎ |
 |

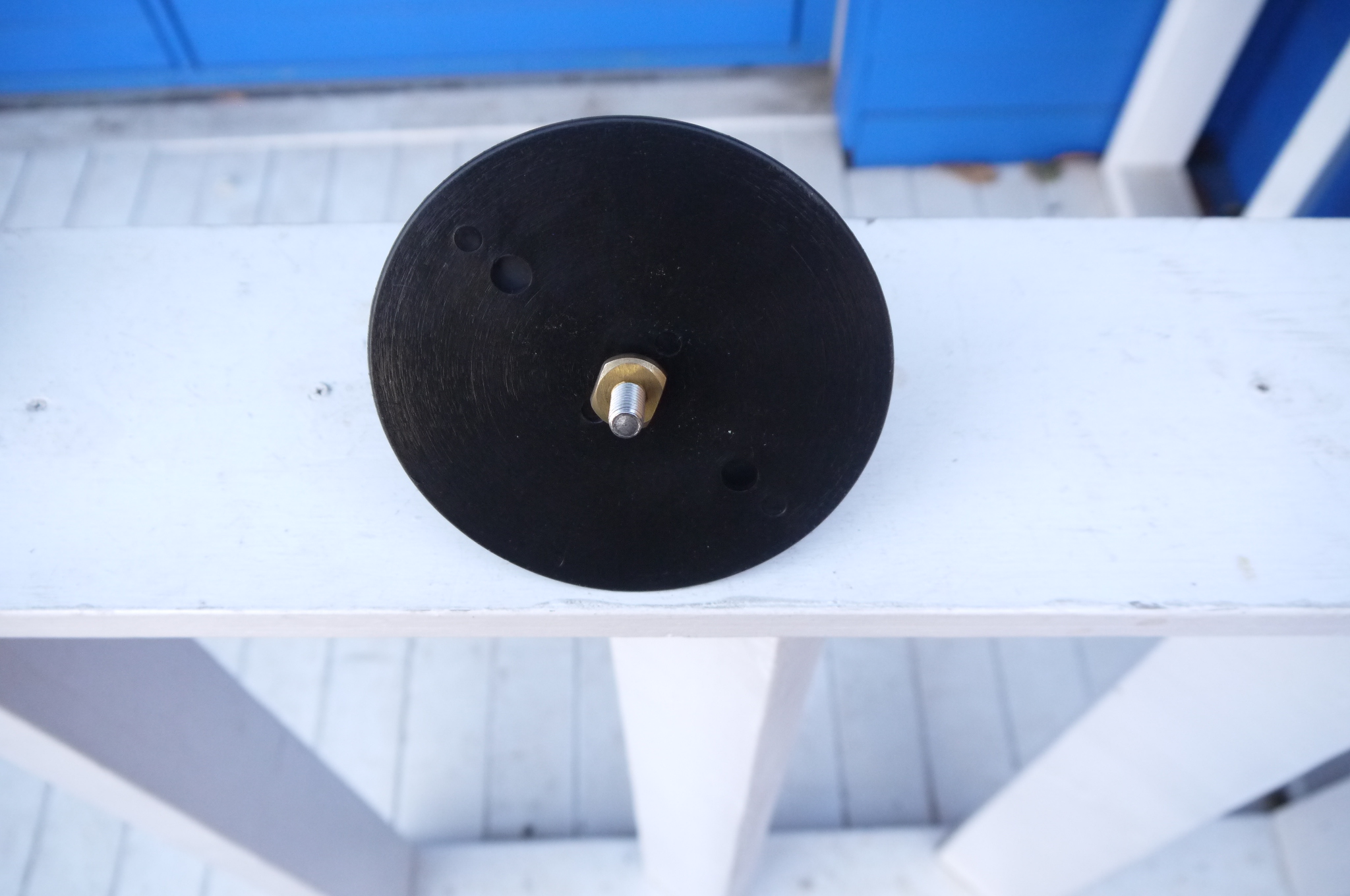

底から見る 8mmのシングル止め |
 |
4mm六角棒レンチでテンドンを外す |
 |
テンドン/ウレタンラバー 1本 税込￥2,592 |
 |

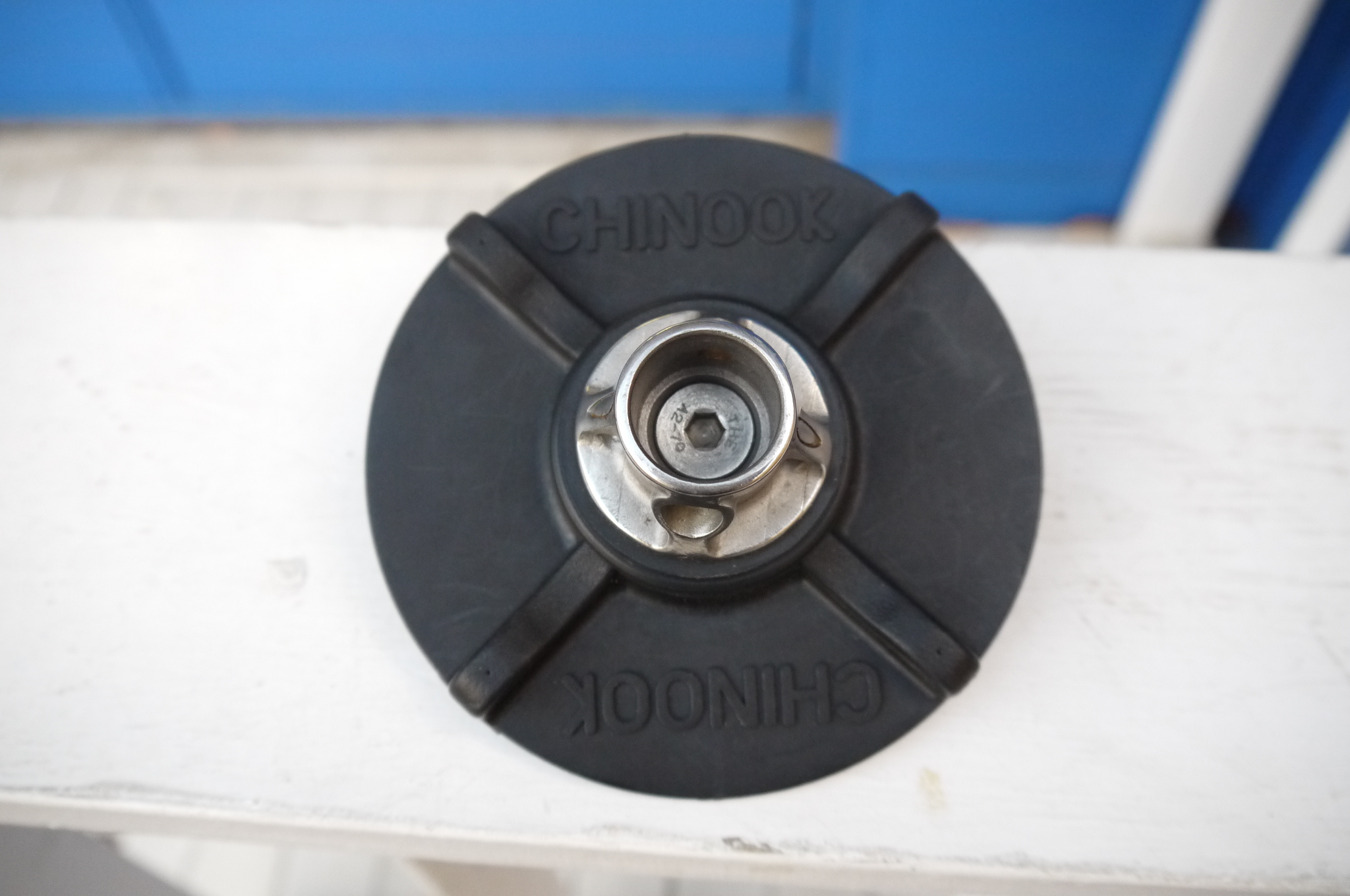

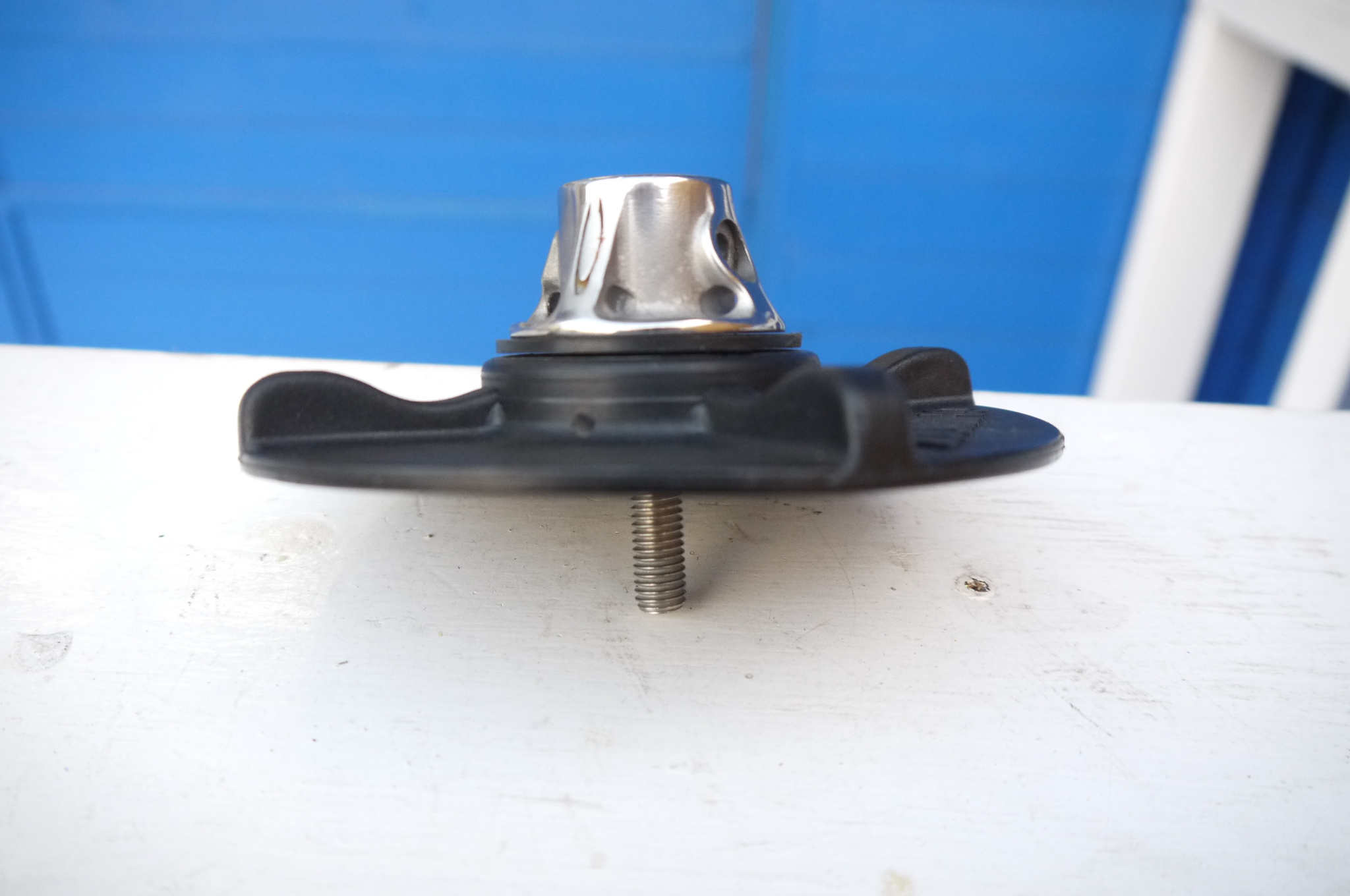

横から見たベース部分 |
 |

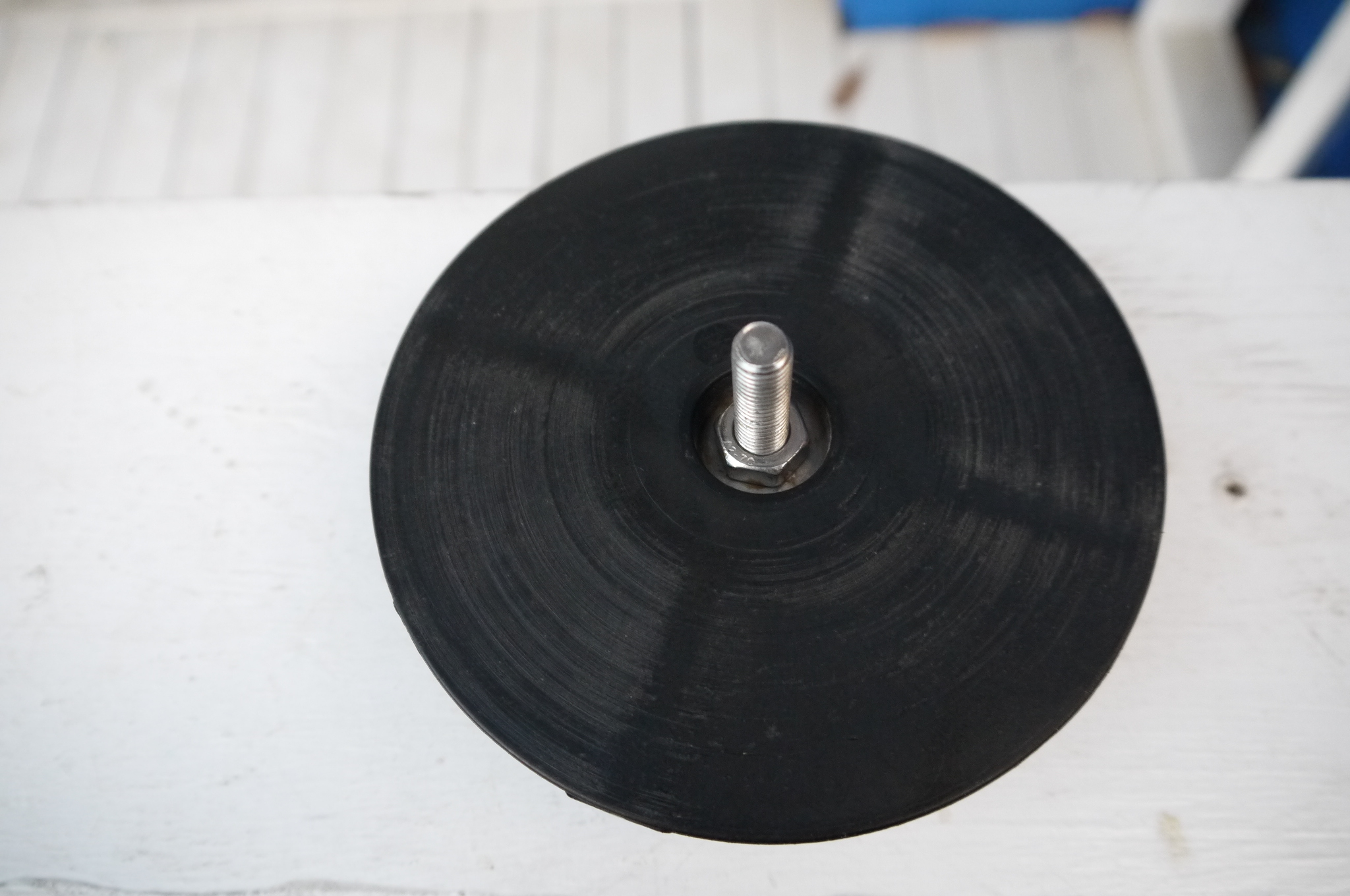

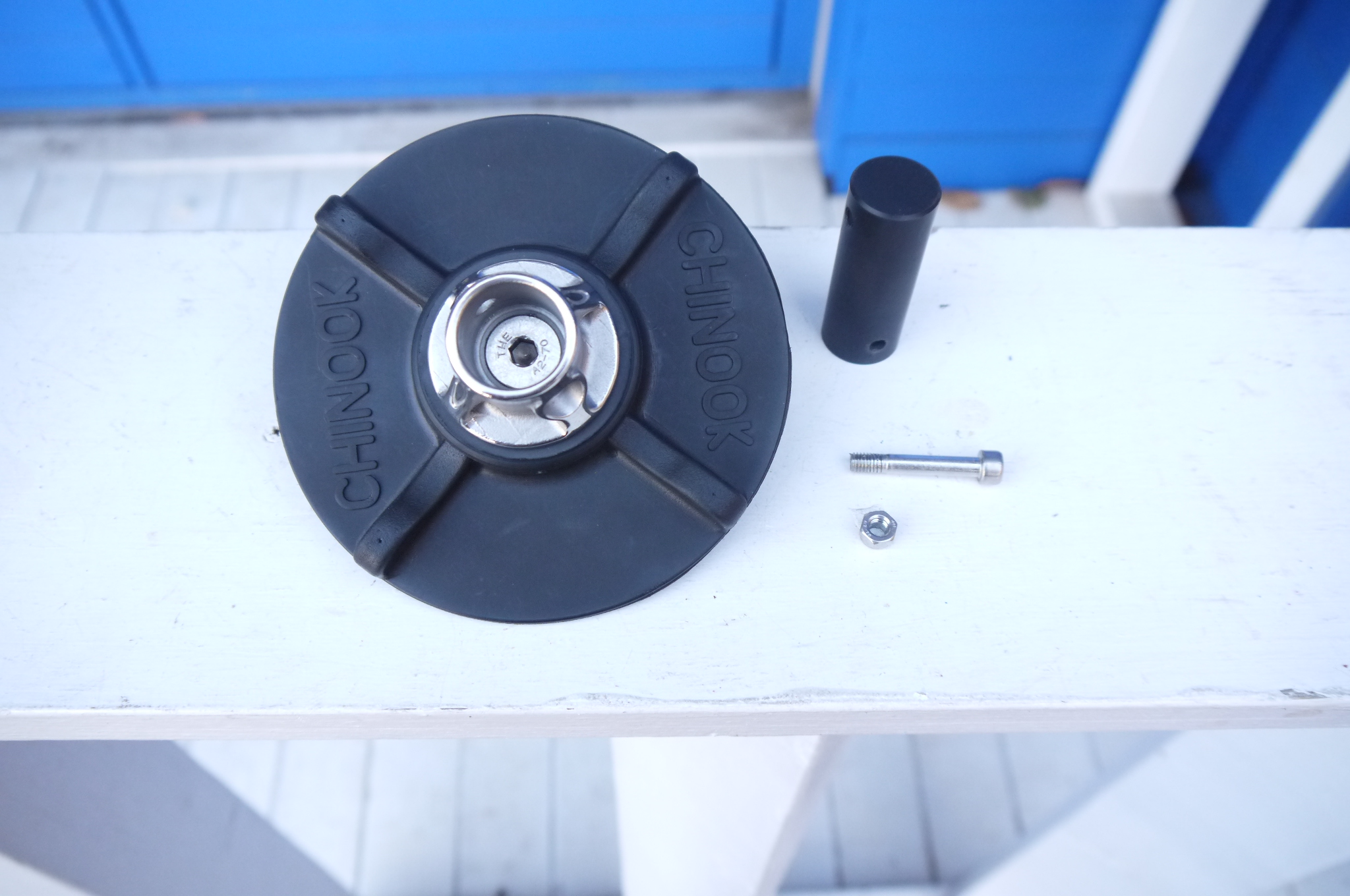

下から見たベース部分 13㎜のナット |
|
ＥＵＲＯ-ＰＩＮ/ＴＷＯ-ＢＯＬＴ Ｔｅｎｄｏｎ |
 |

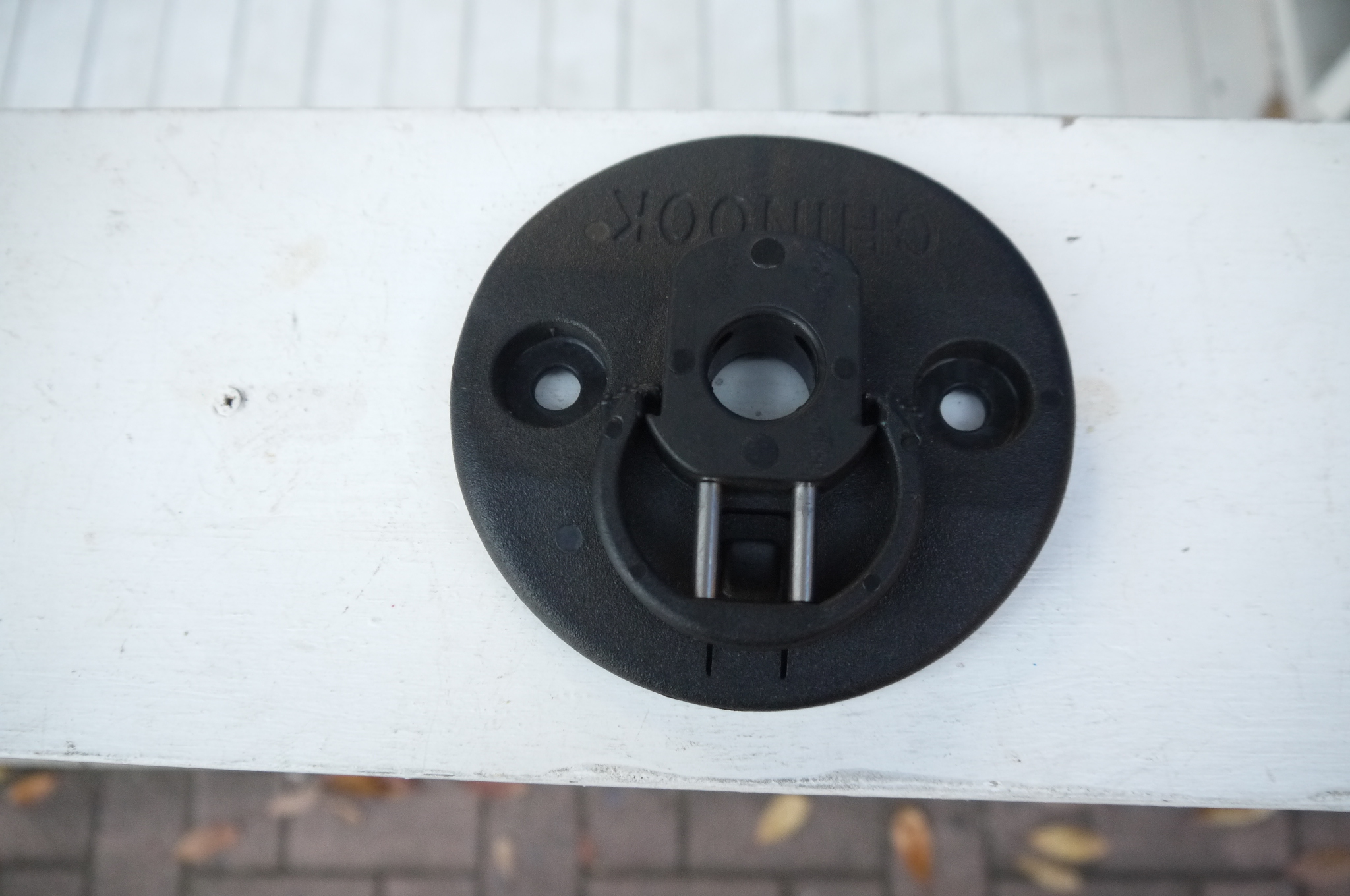

底を見てみる プレートは8mmの2本止め ウレタン側の底に六角形のネジ・・・ 何なのこの六角は・・・後で説明します |
 |
プレートを上から見る ストッパーが開いている状態で ウレタン部分が外せる |
 |
プレートを上から見る ストッパーが閉まっている状態で ウレタン部分を止める |
 |

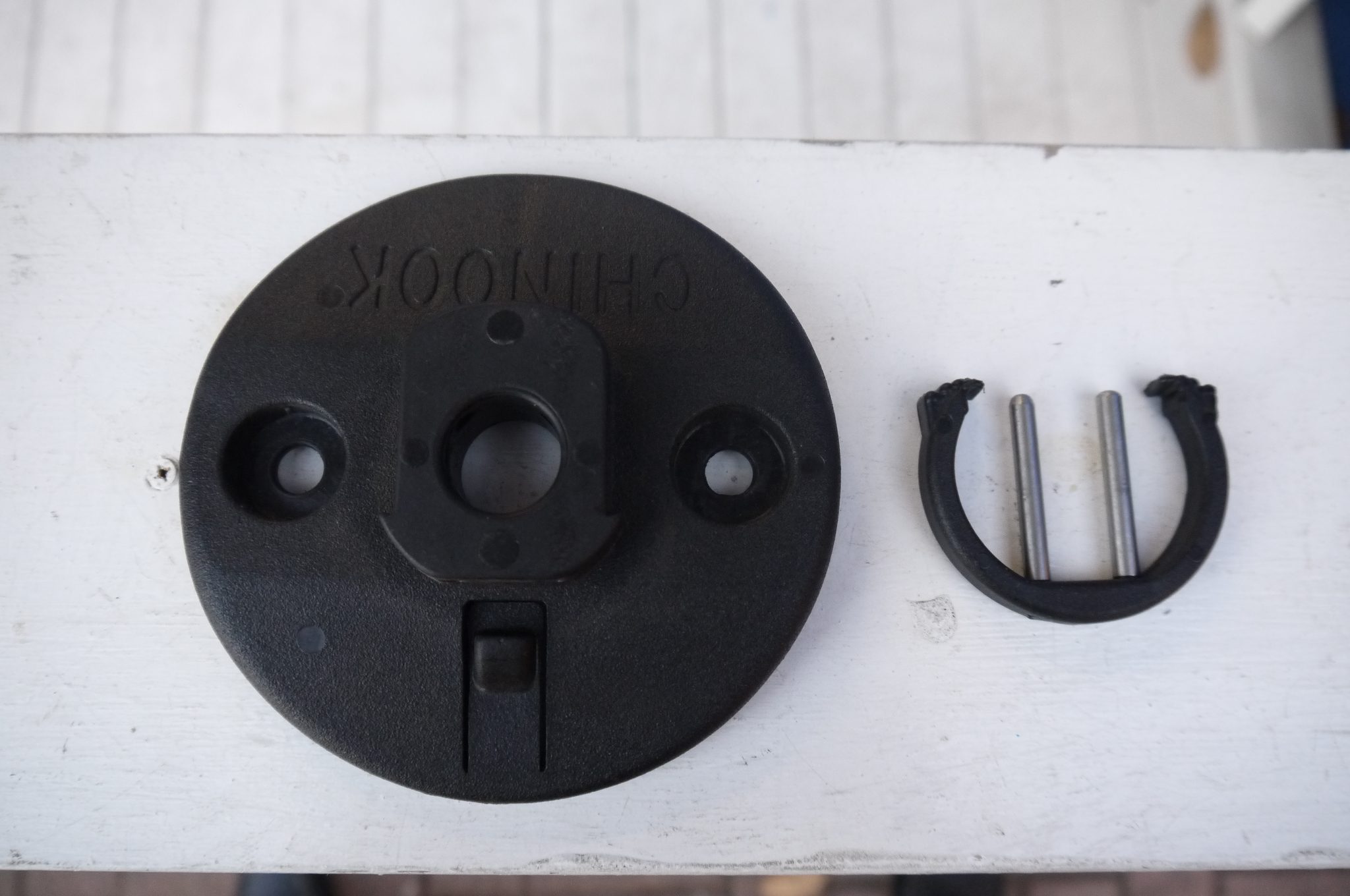

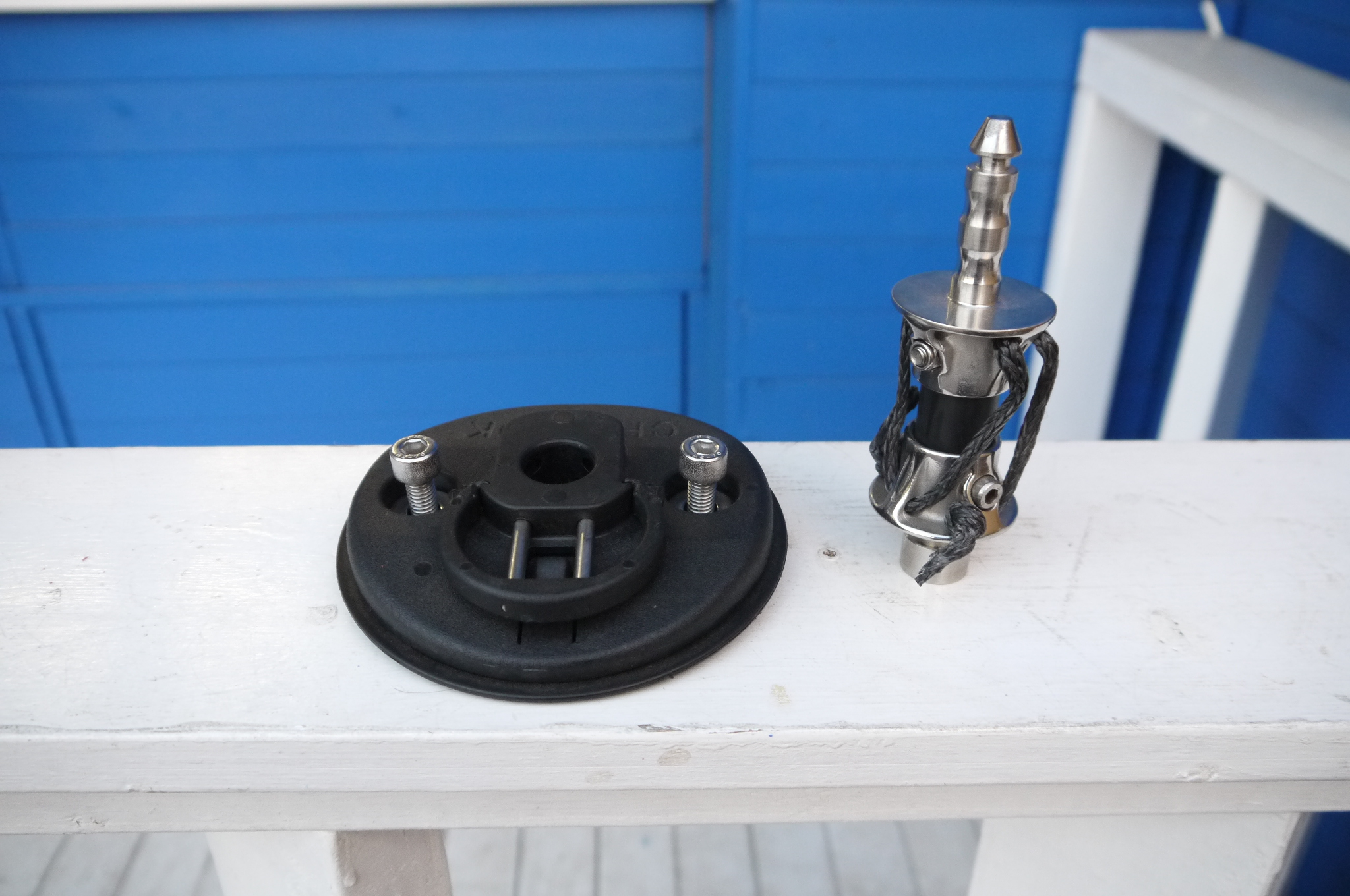

ストッパーを外す |
 |

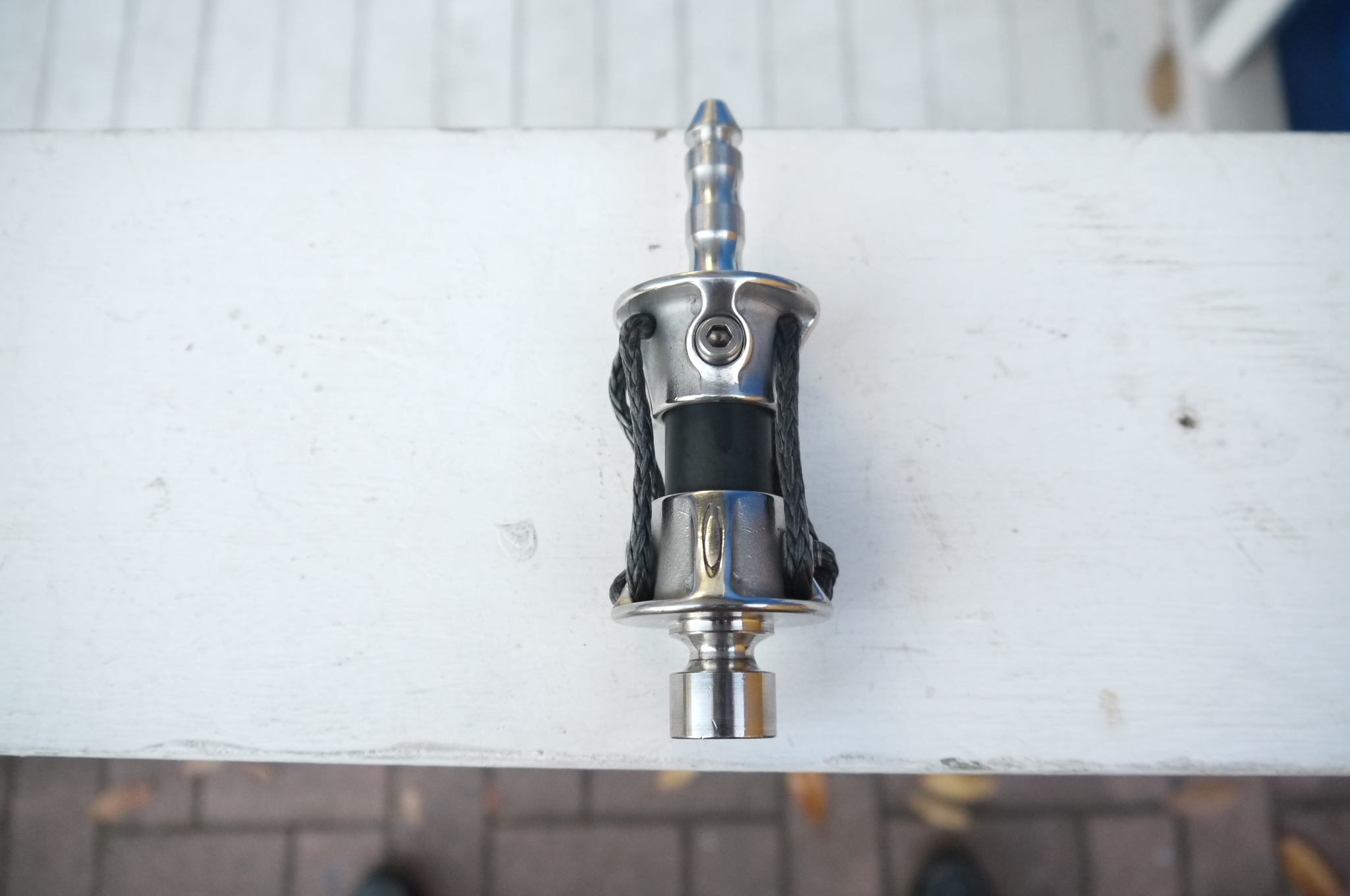

ユーロピン部分 ユーロピンと反対の下側のくびれている部分に ストッパーのピンが両脇を支える |
 |

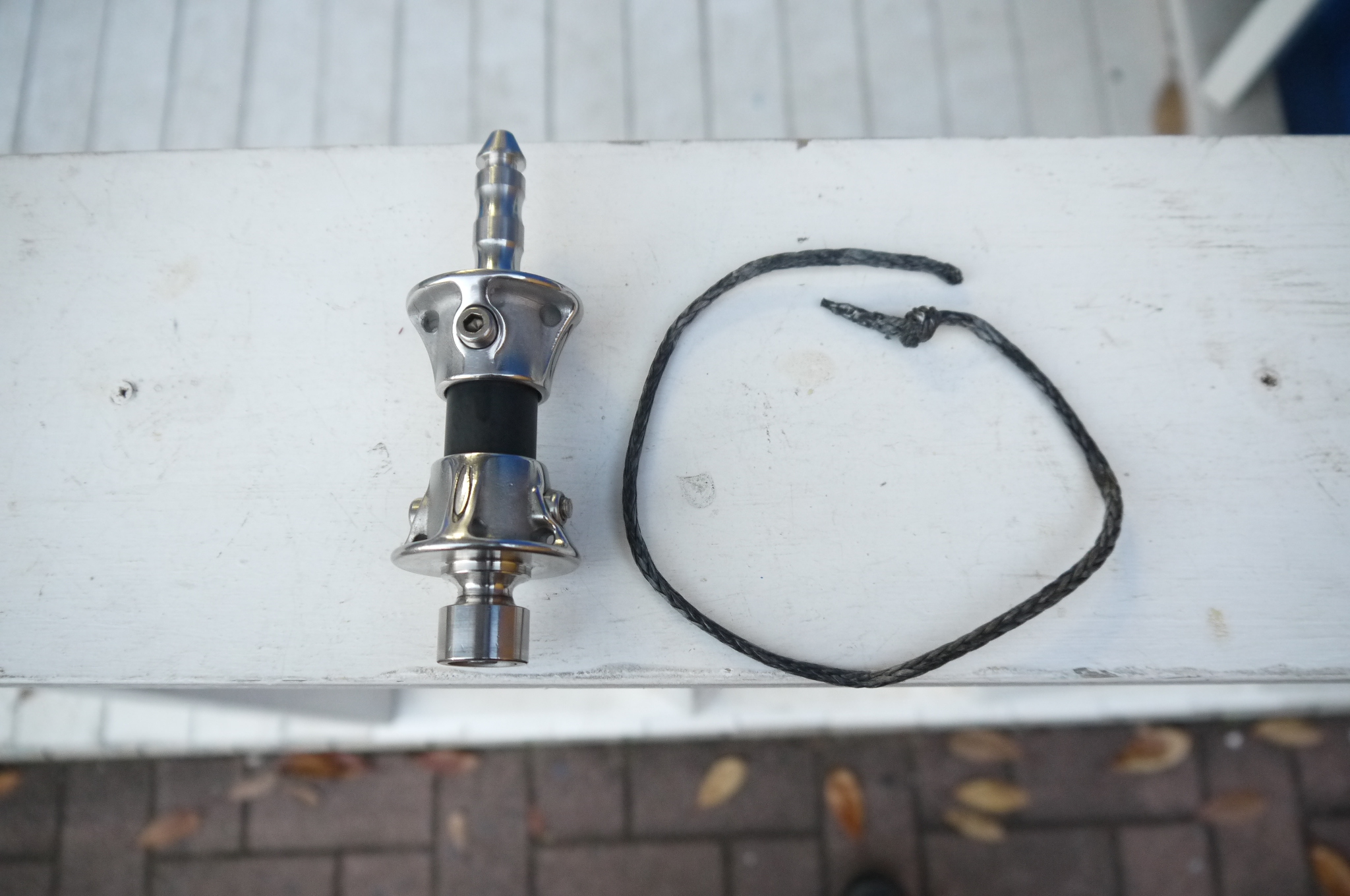

セーフティーシートを外す |
 |
ユーロピンを4mm六角棒レンチで外す |
 |

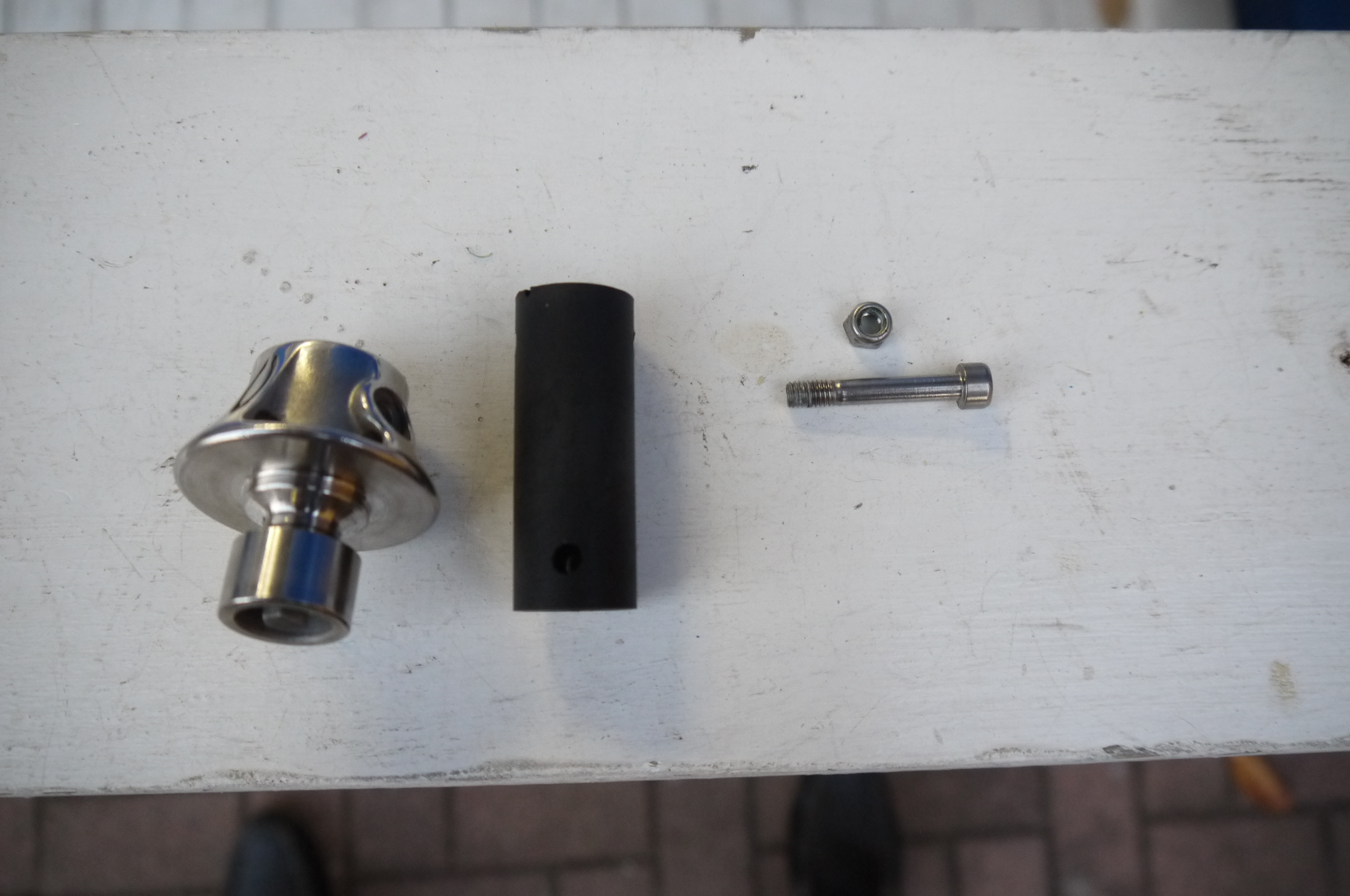

テンドンを4mm六角棒レンチで外す |
|
テンドン（ウレタンラバー）は ワンボルトもツーボルトも同じもの 1本 税込￥2,700 |
 |

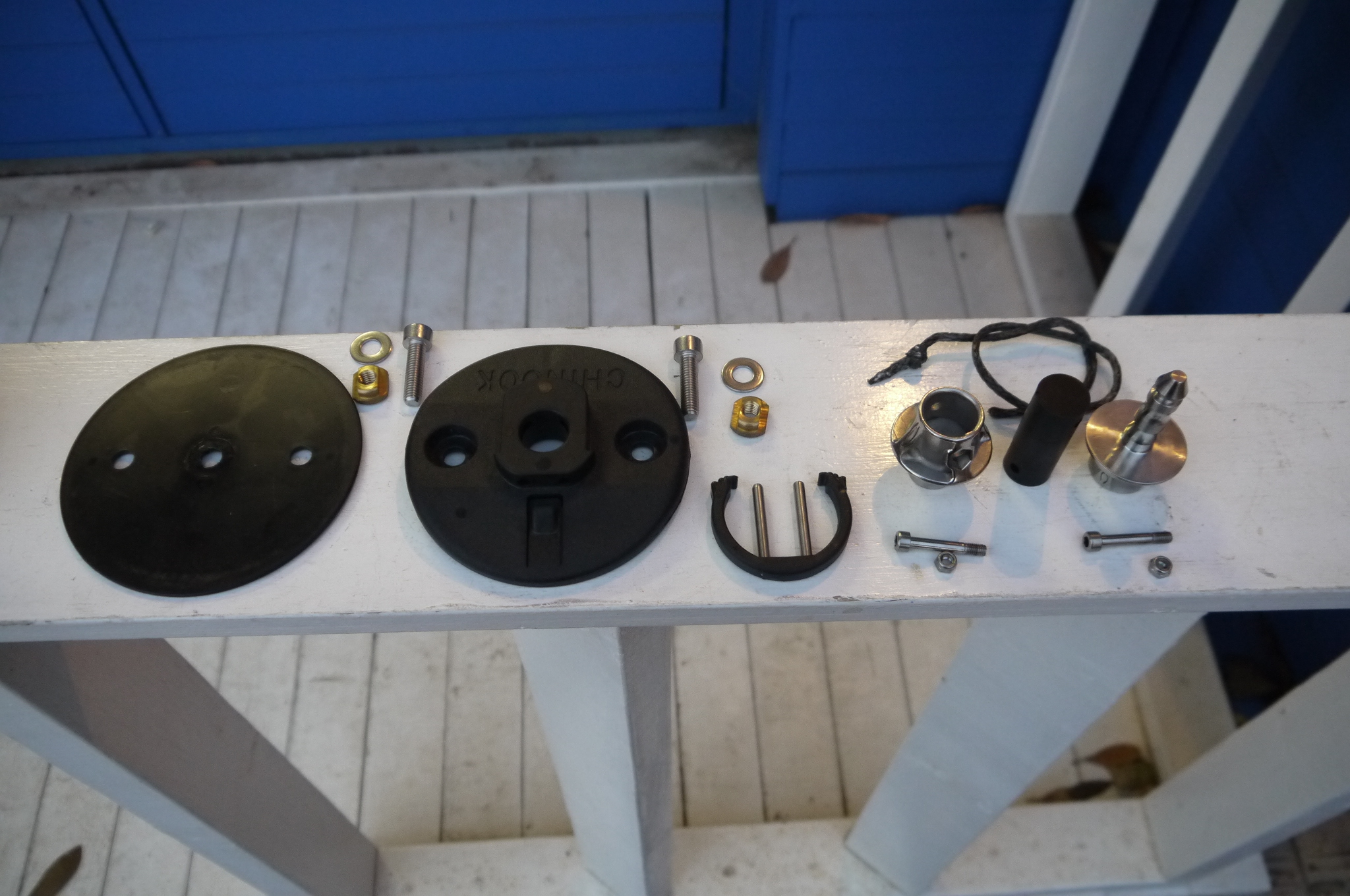

ツーボルトジョイントの バラシの全部品 |
 |

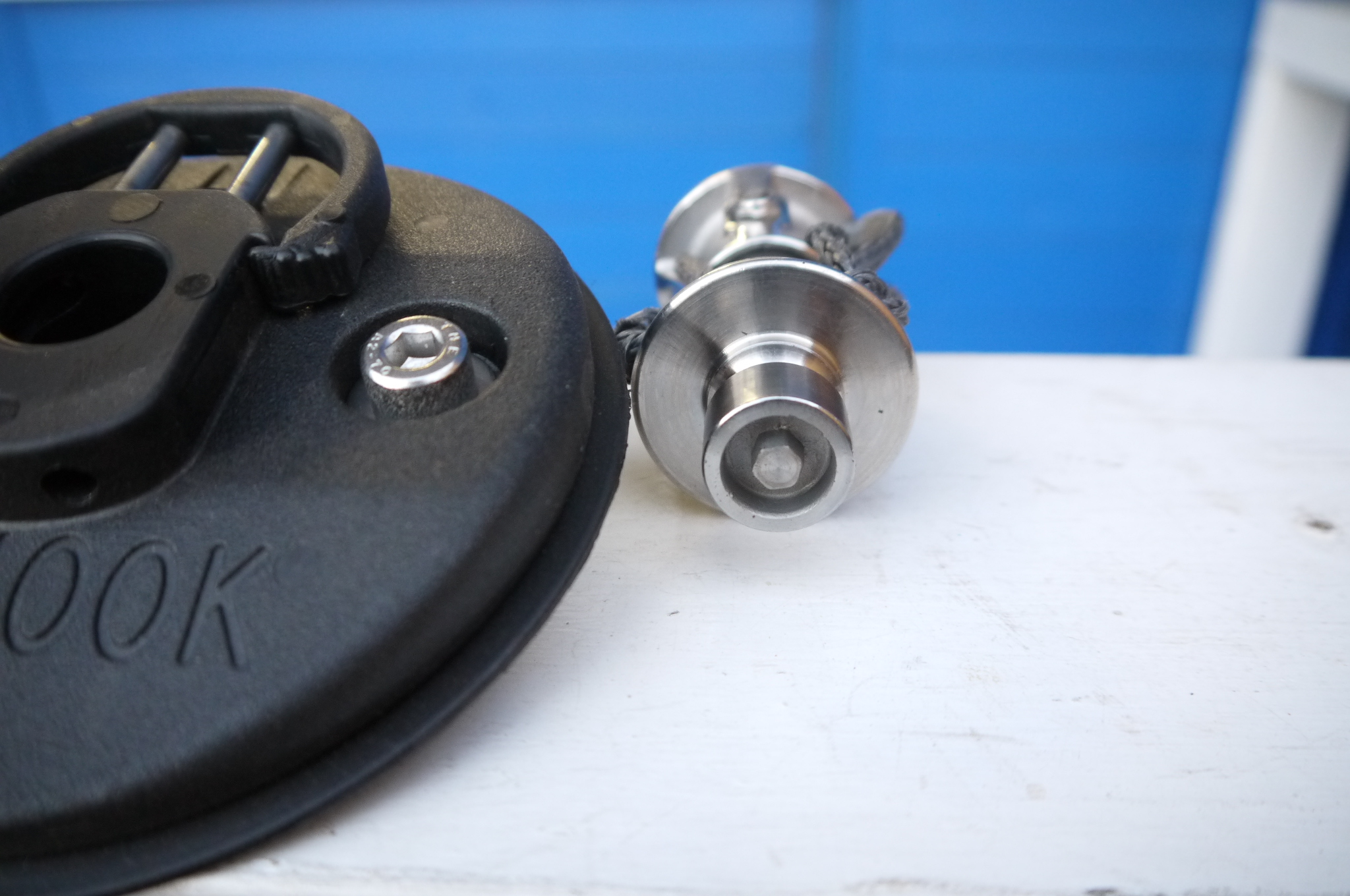

ウレタン側の底の部分の六角は・・・・ よく見ると隣のプレートのネジの頭が六角・・ |
 |
そうです 六角棒レンチとして使います |
 |

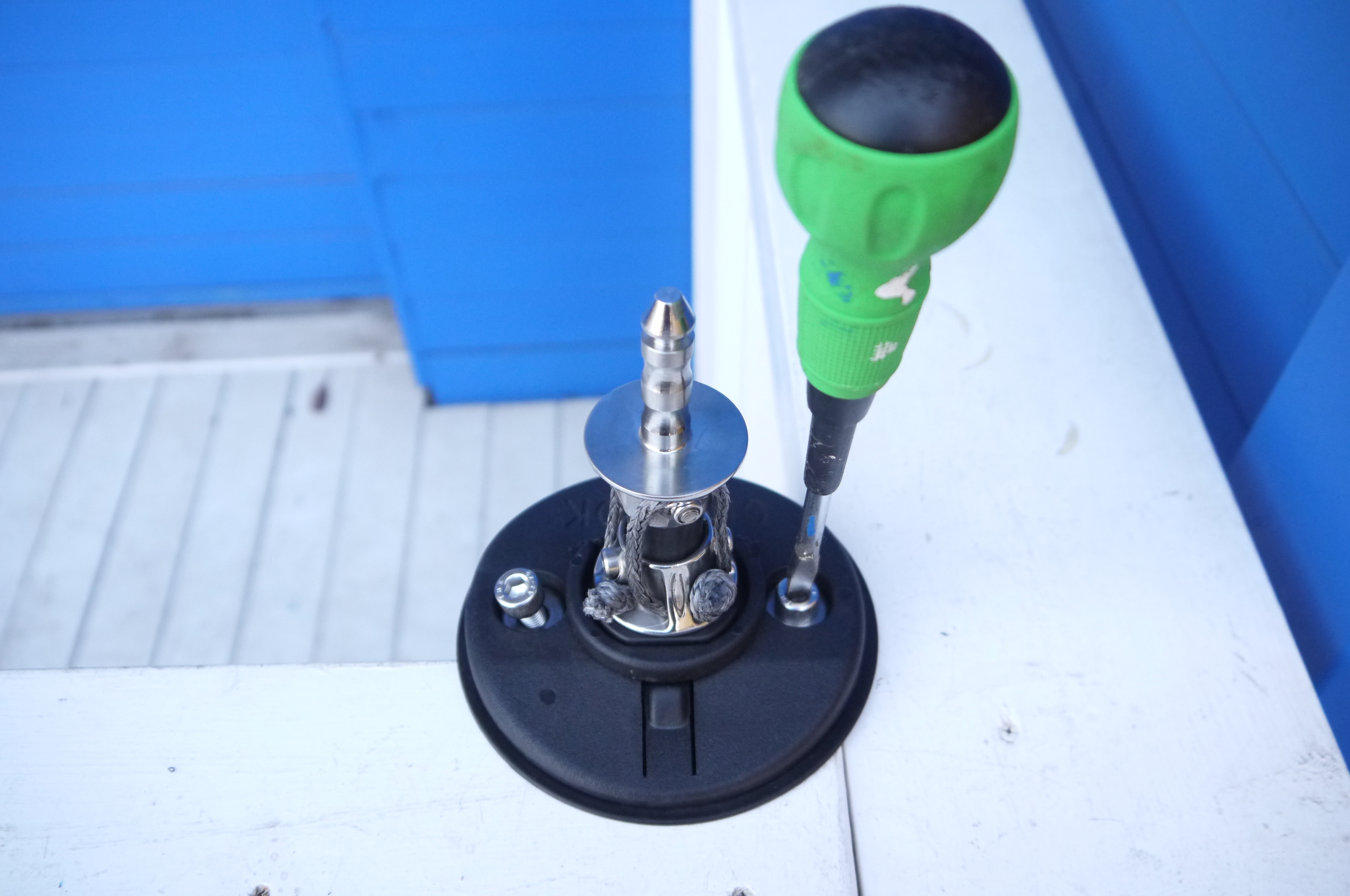

マイナスドライバーでも 回せます |
 |
ワンボルトの重さは約320ｇ |
 |
ワンボルトの高さ約12.8cm |
 |

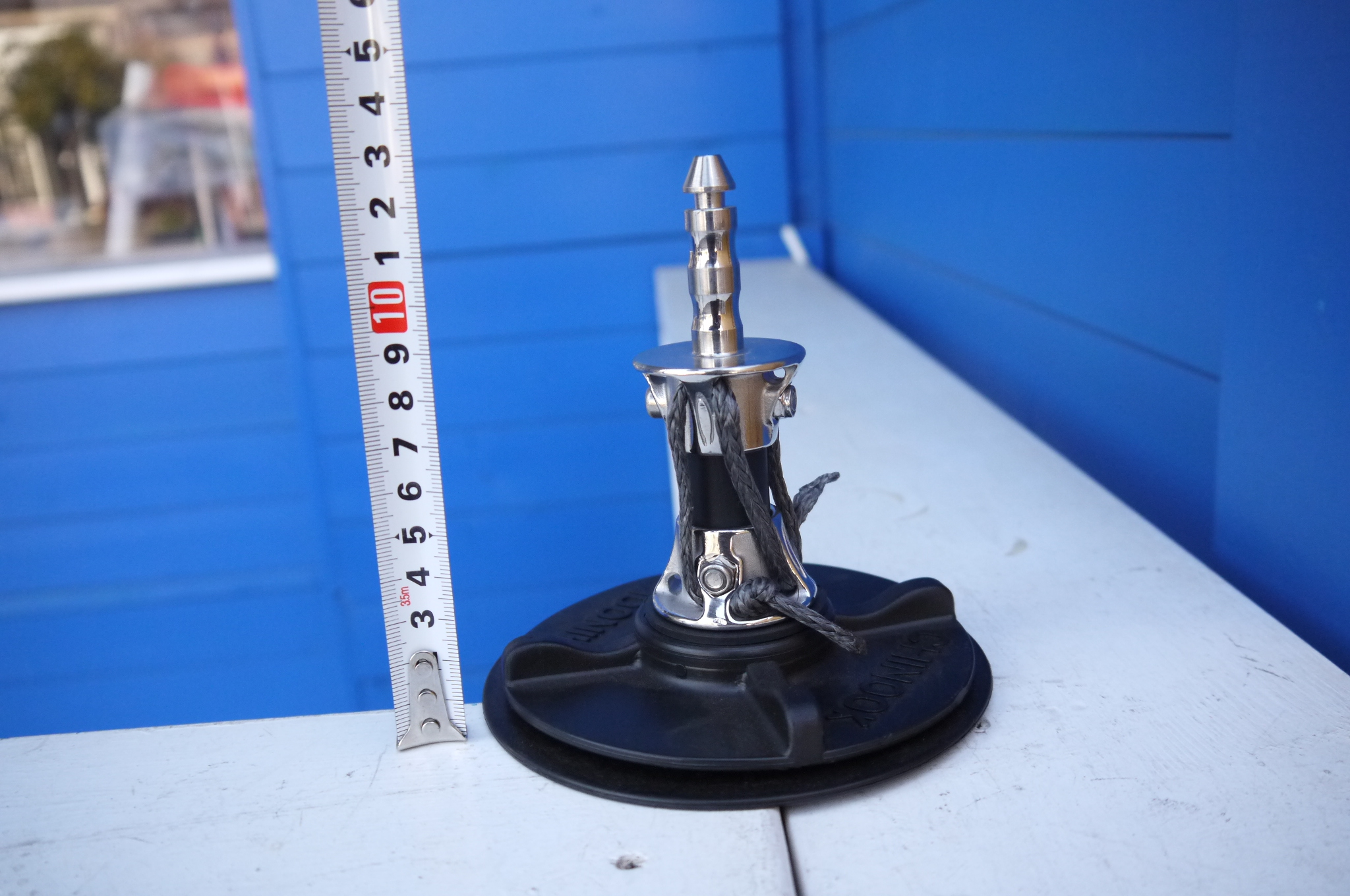

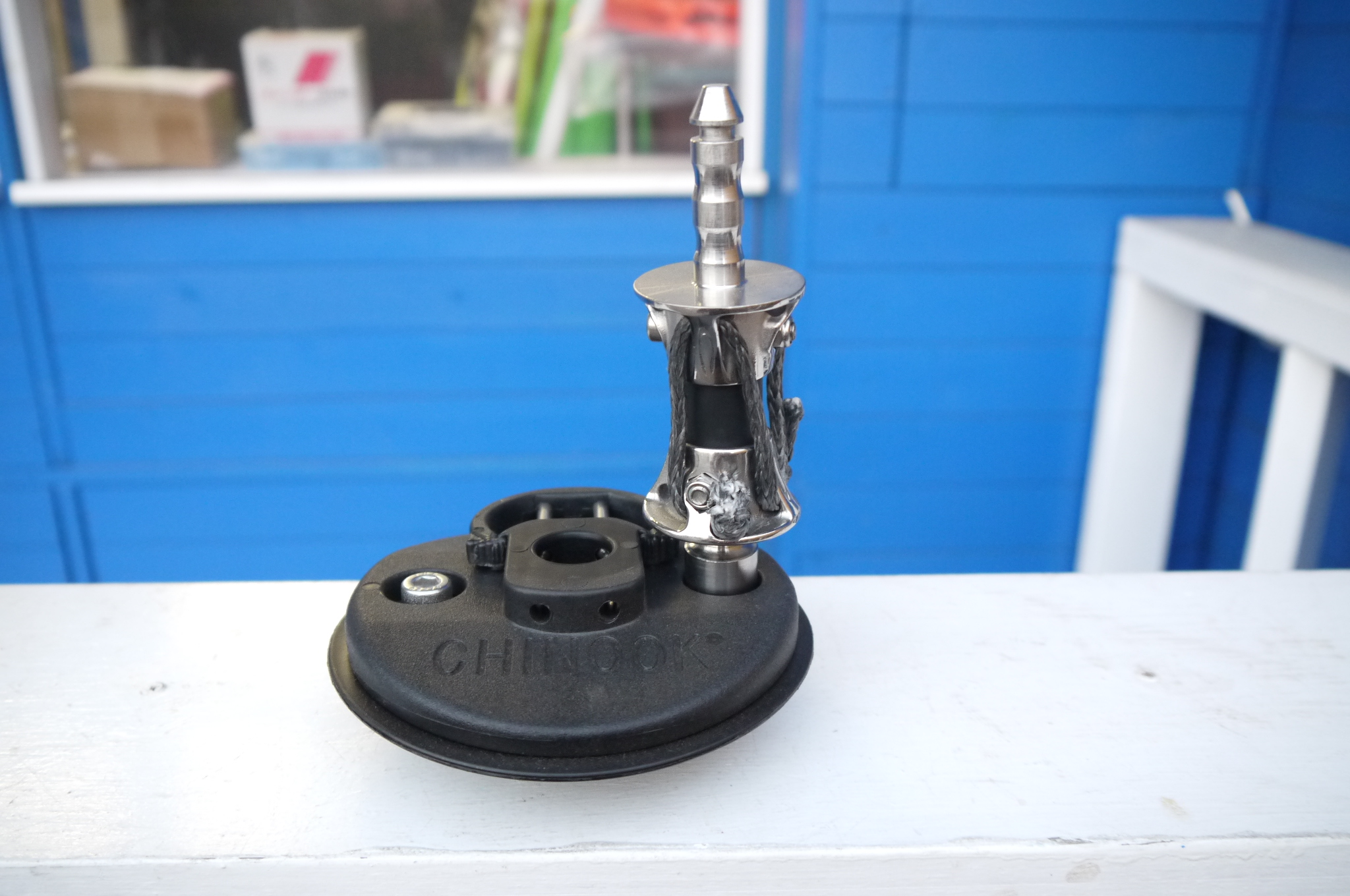

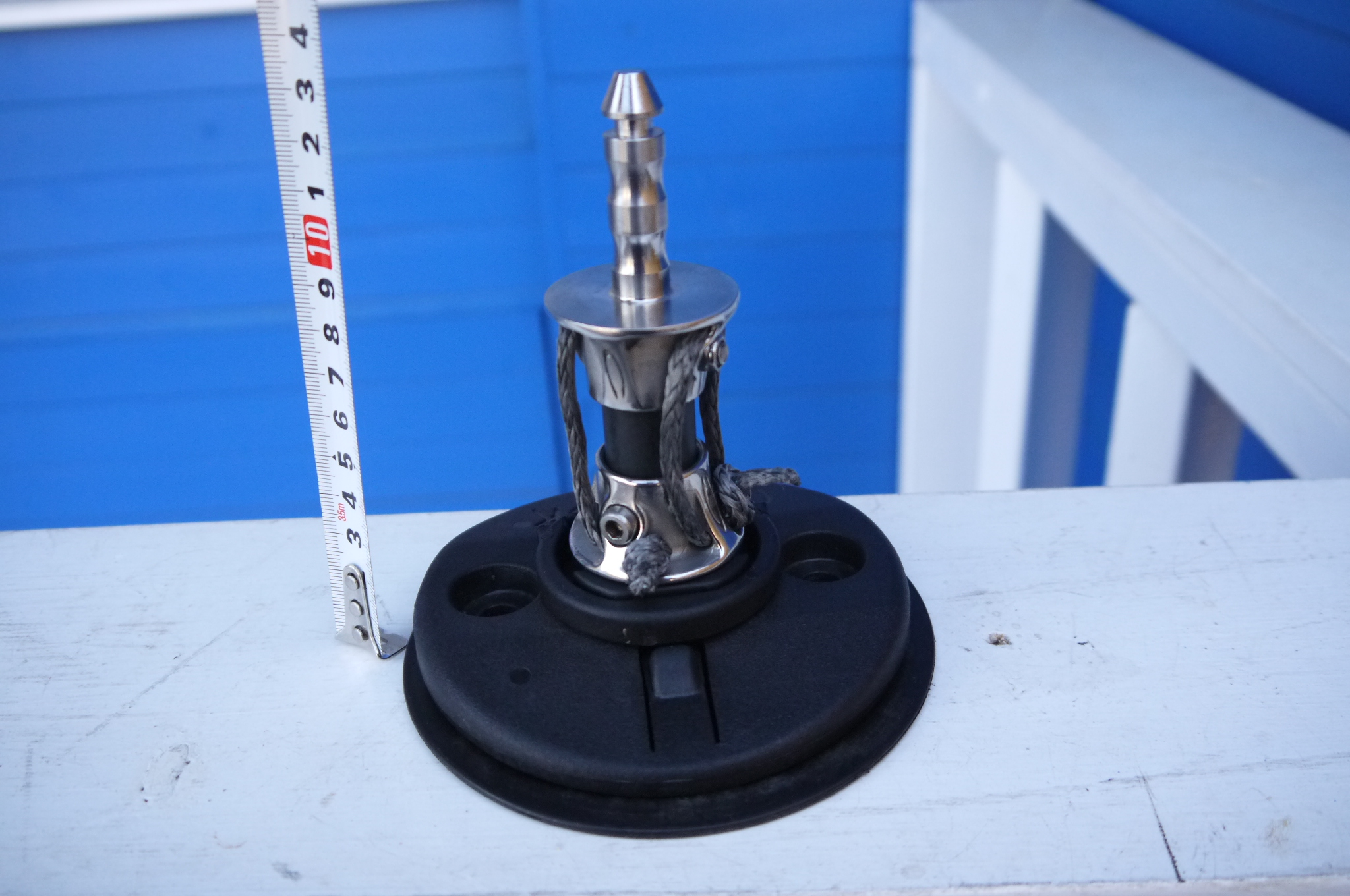

ツーボルトの高さは約13.4cm |
 |

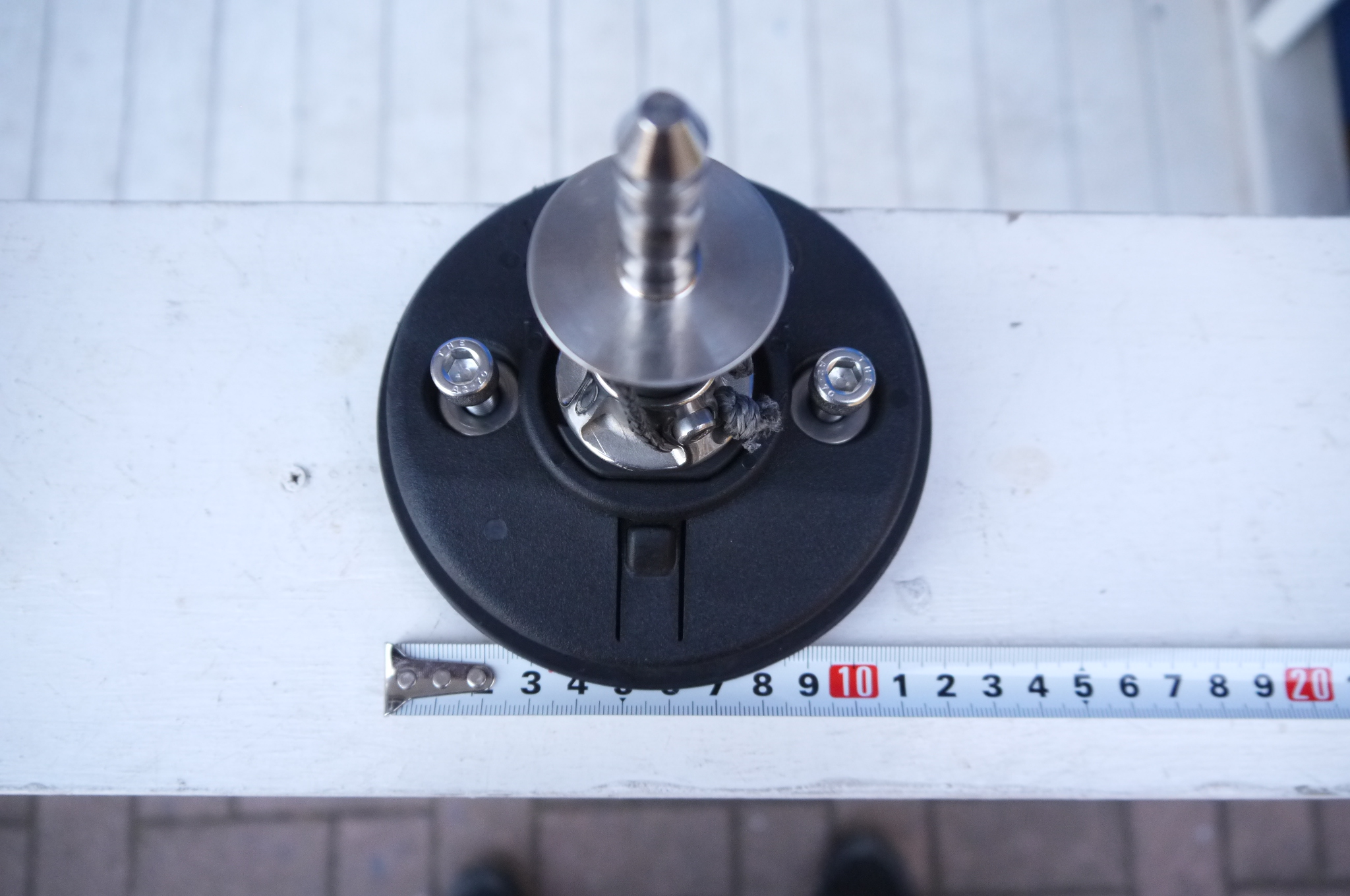

ツーボルトの幅は約12.4cm （ワンボルトも同じ大きさ） |
