TENDON　BASE 　テンドンベース　　　カップタイプ 　　　　　　　　　　　　　　　　\8,400 　　　　　　WHITECAP販売価格　　￥6,720 　　　　　　　　　　全国配送費無料

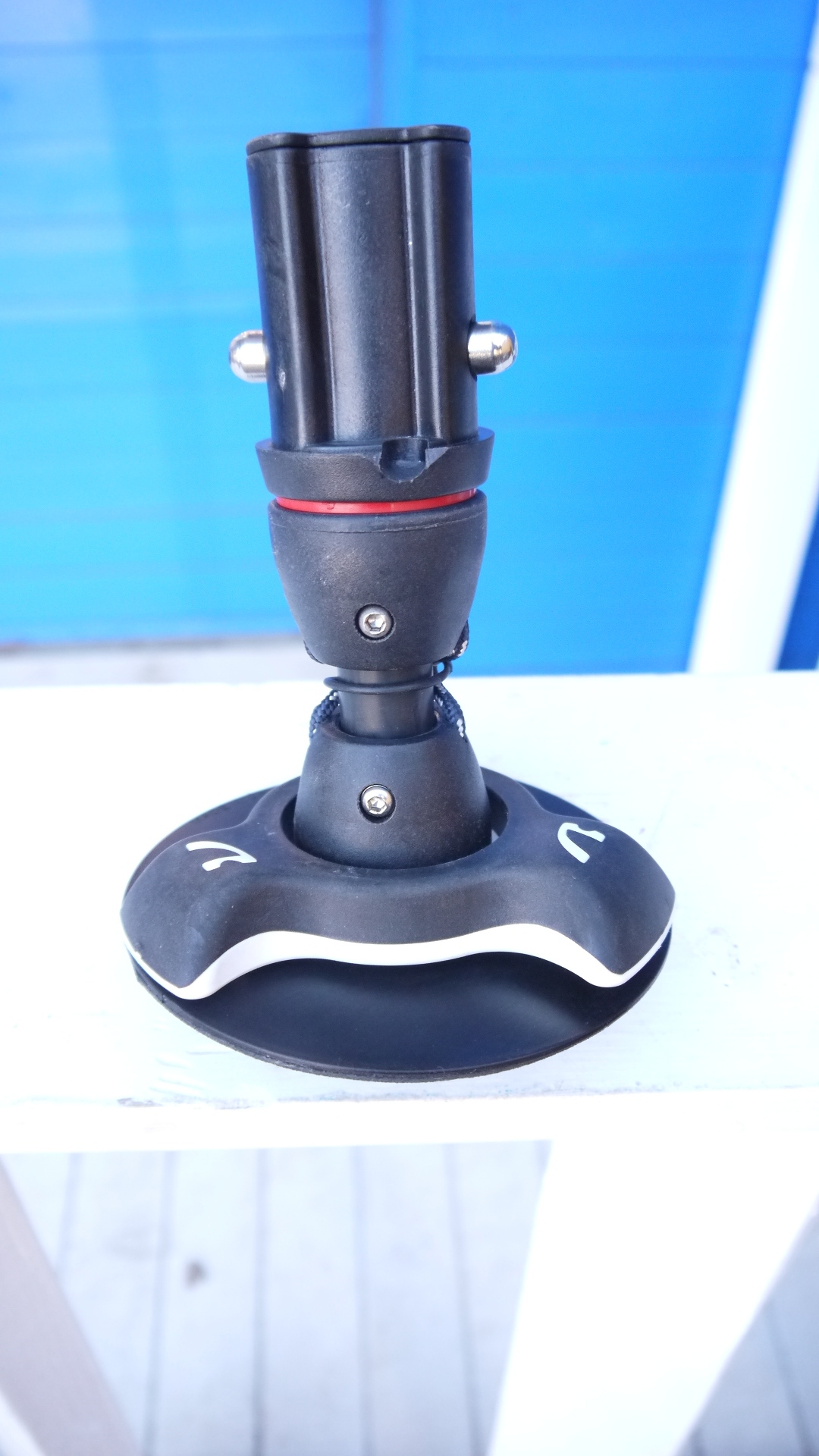

カップ・タイプのジョイントベースです バラシます

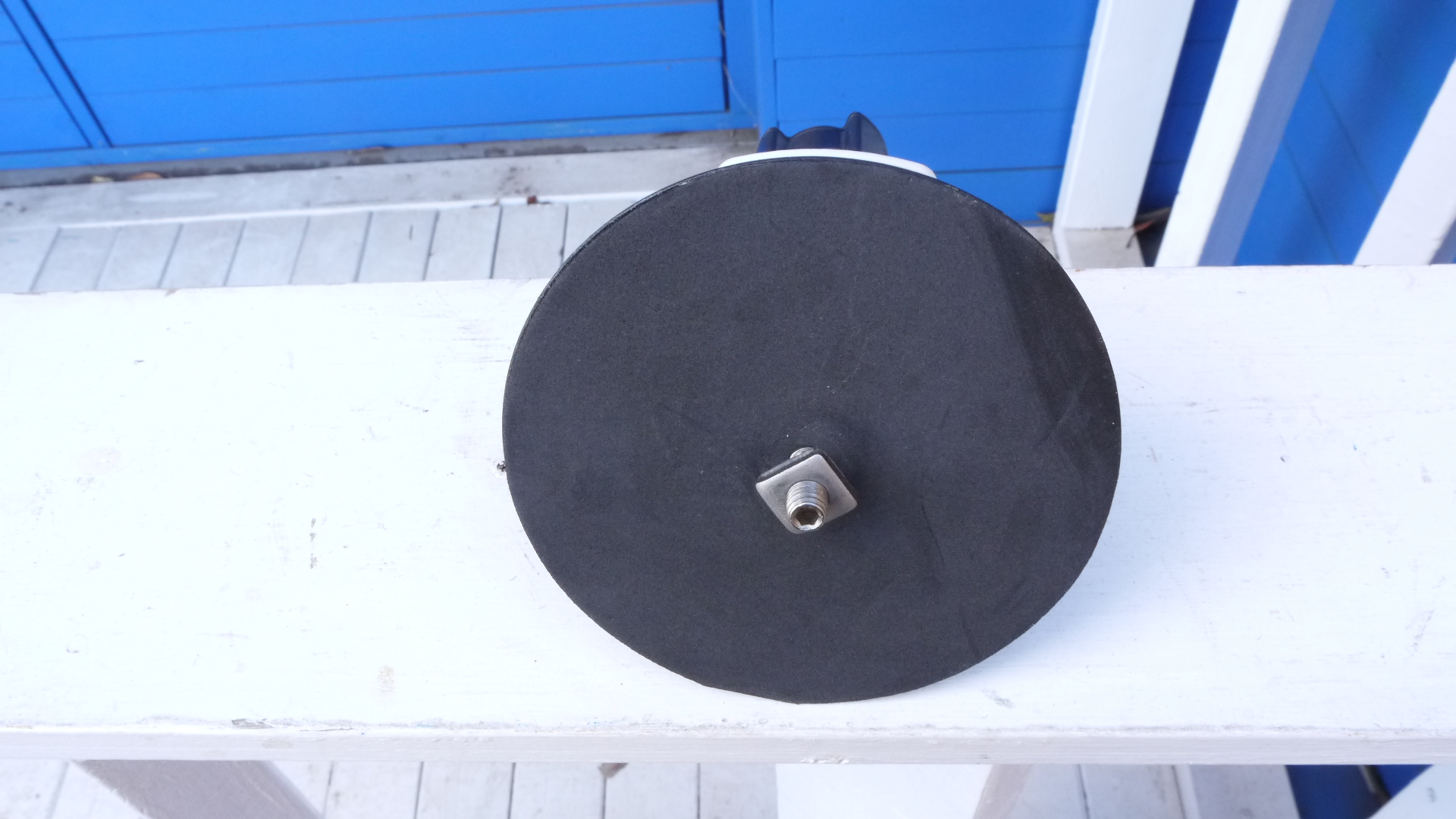

ジョイントベースの底側です

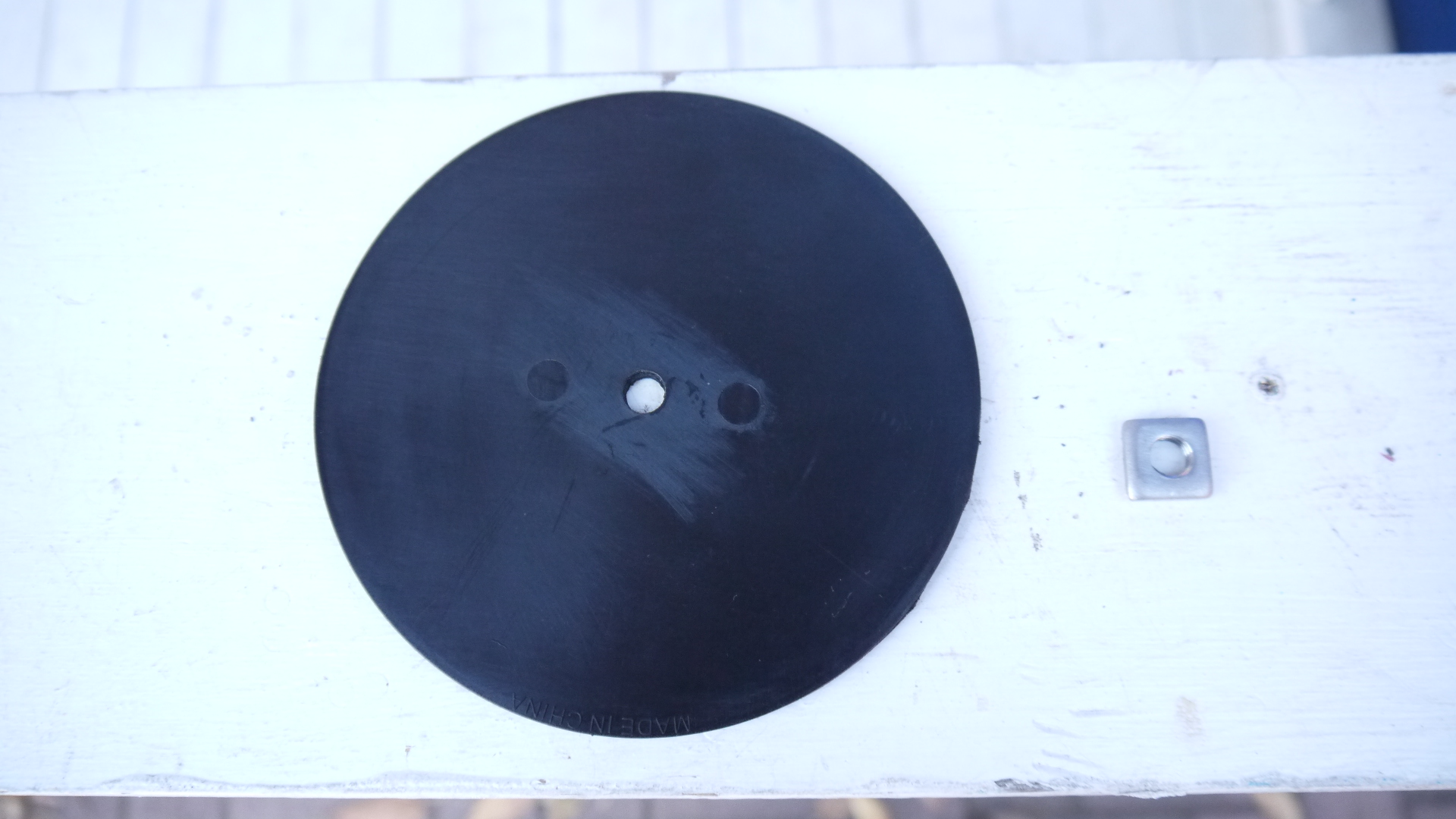

プレートと座金を外しました

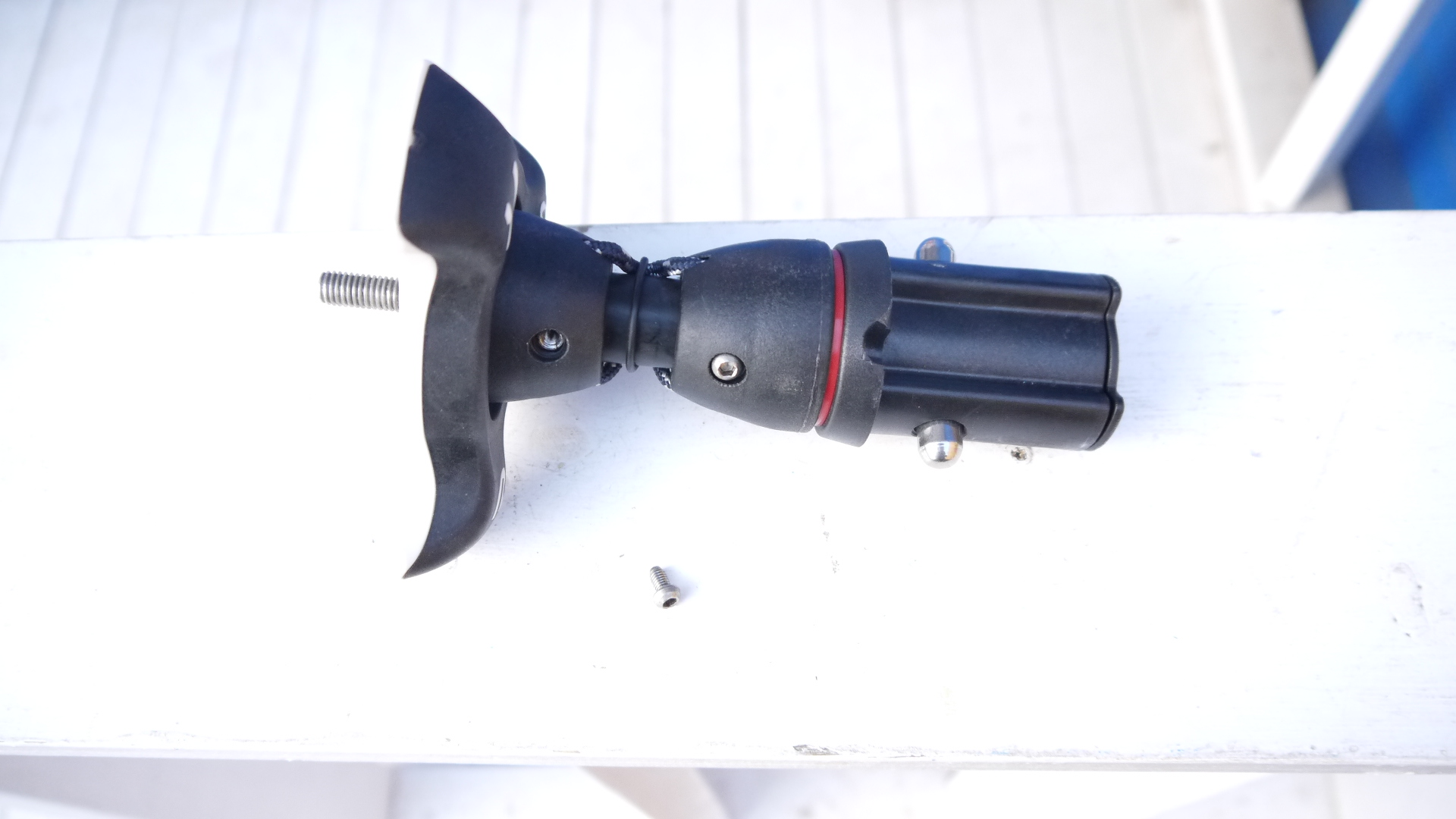

六角棒レンチを使用して　ネジを外します

外したネジの穴に釘を入れて　ハンマーで叩いて 反対側からピンを取り出します

取り出したピント、ネジです

カップを上に引き上げて　ウレタンラバーを抜き取ります

六角棒レンチ2本を使用して　上の方のネジを外す

ネジが外れました

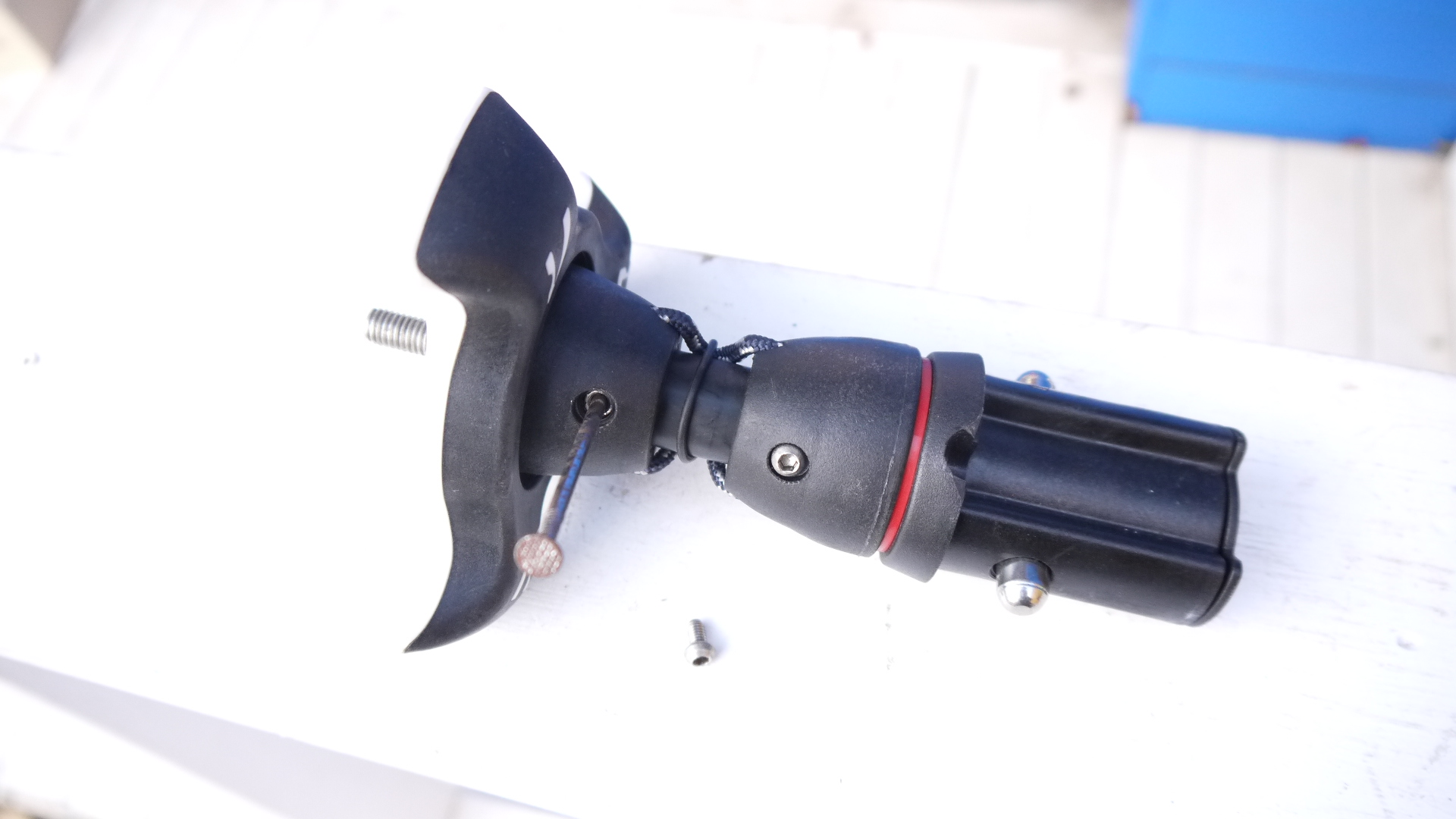

外したネジ穴に釘を入れて　ハンマーで叩いて 反対側からピンを出す

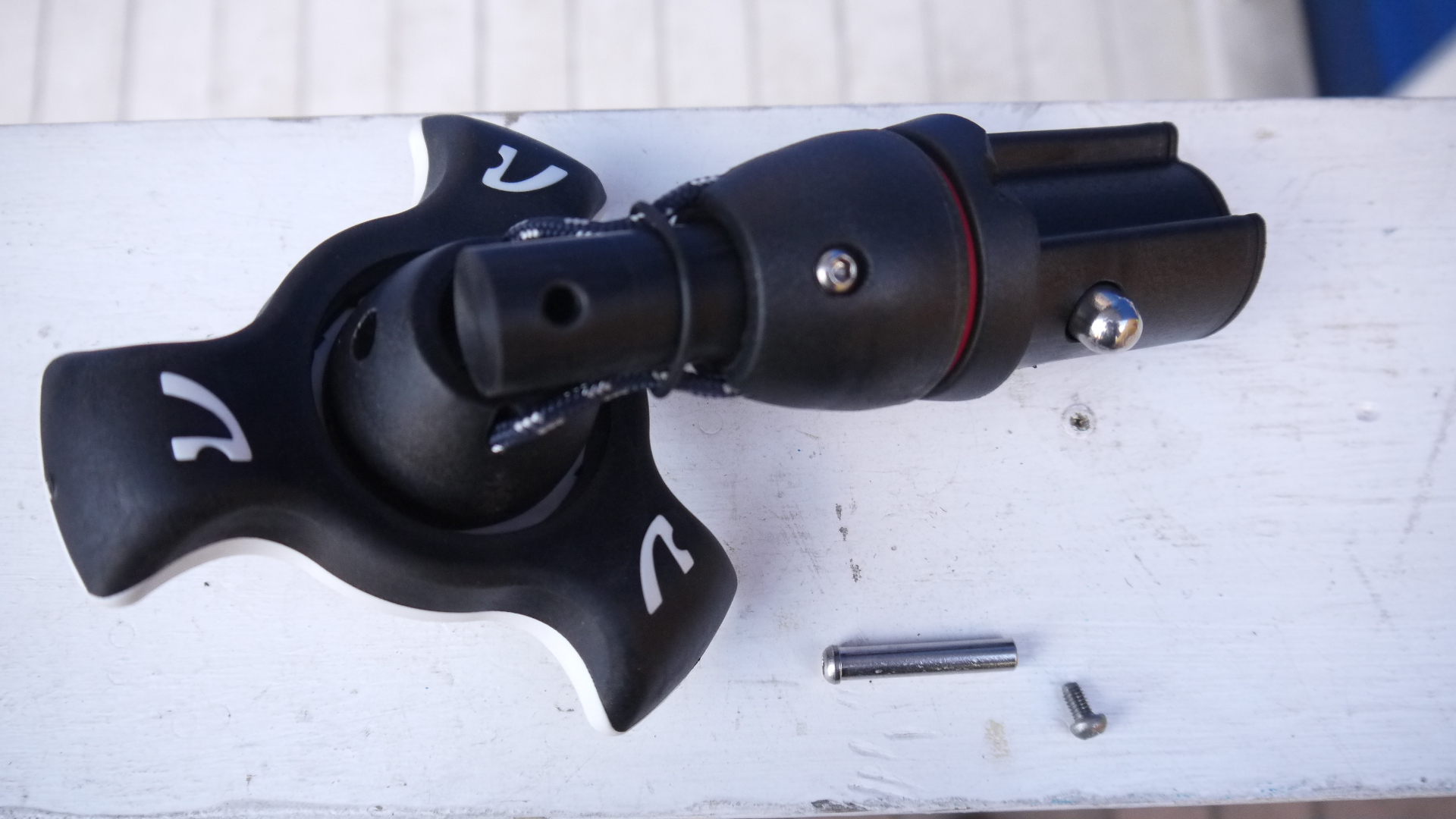

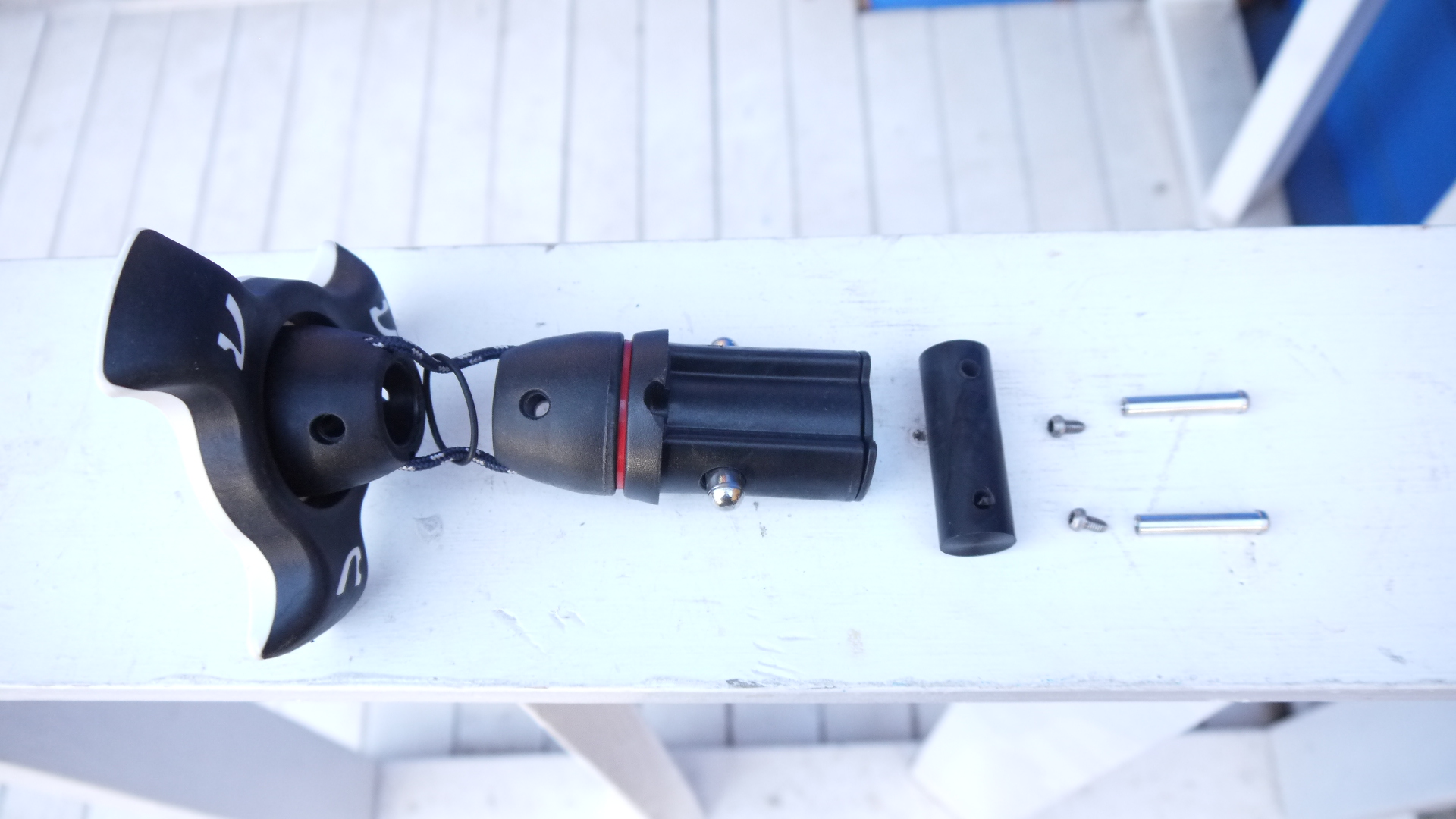

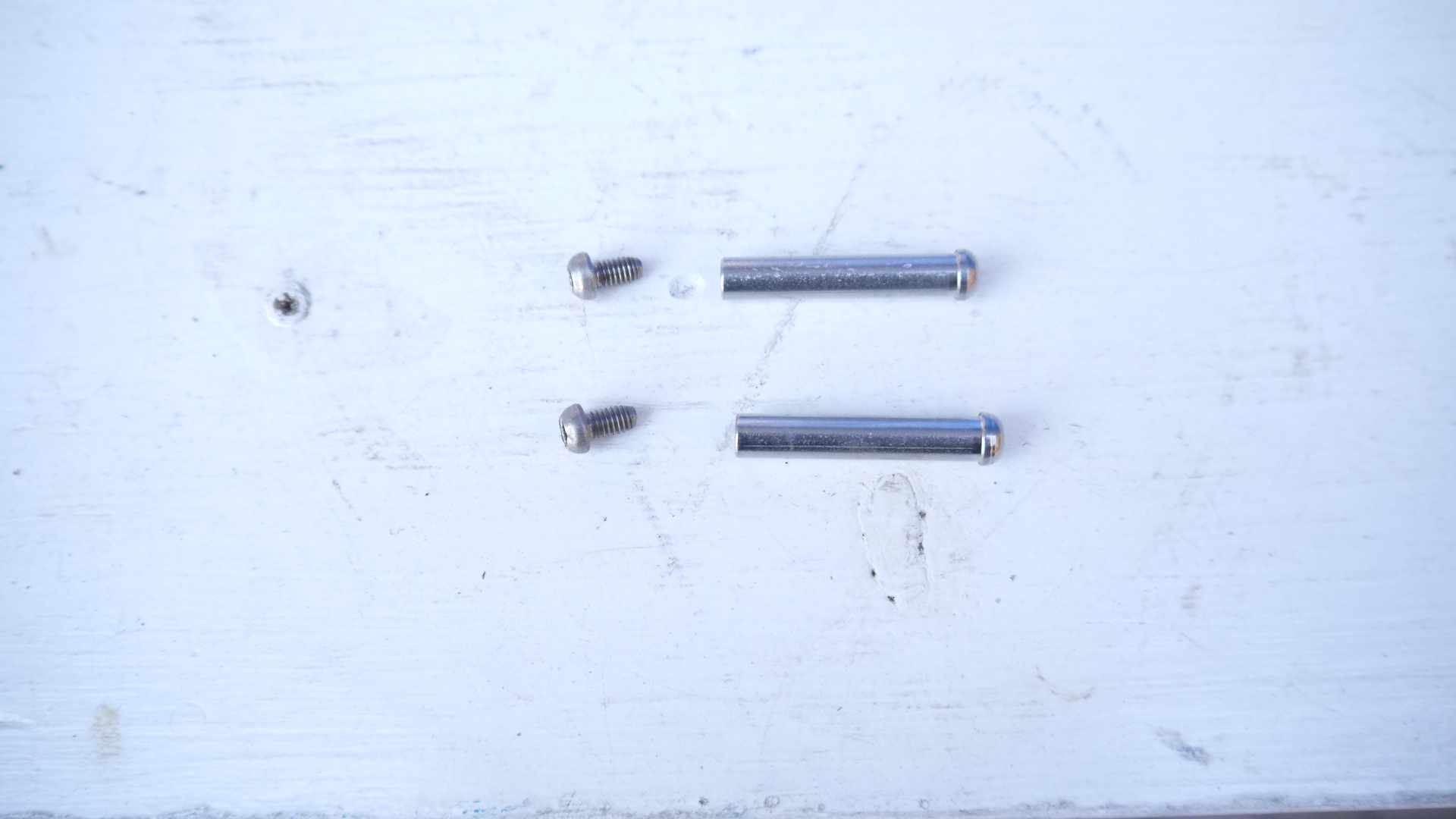

外したピンとネジとウレタン

外したピンとネジ　ともに頭は六角です

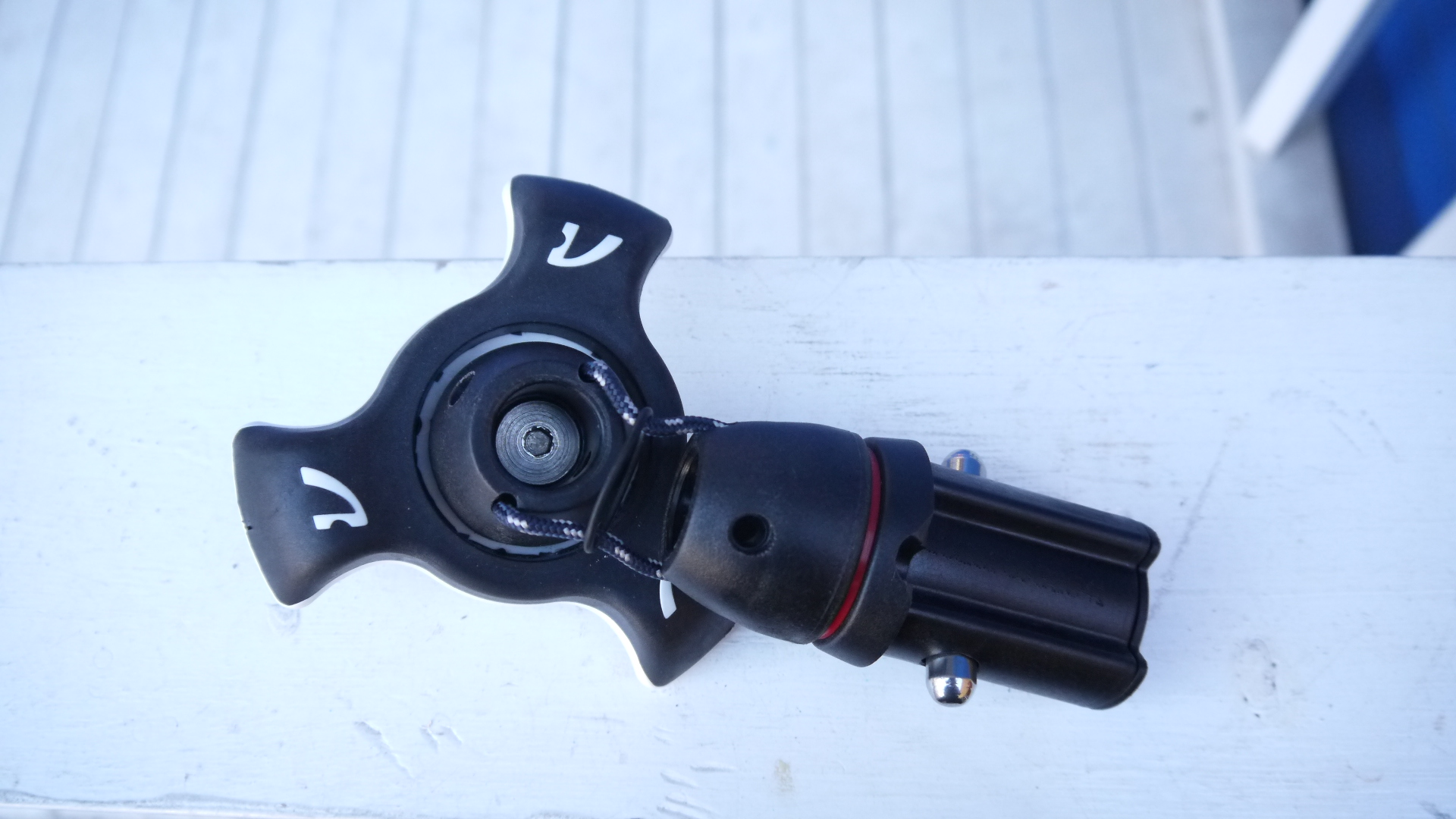

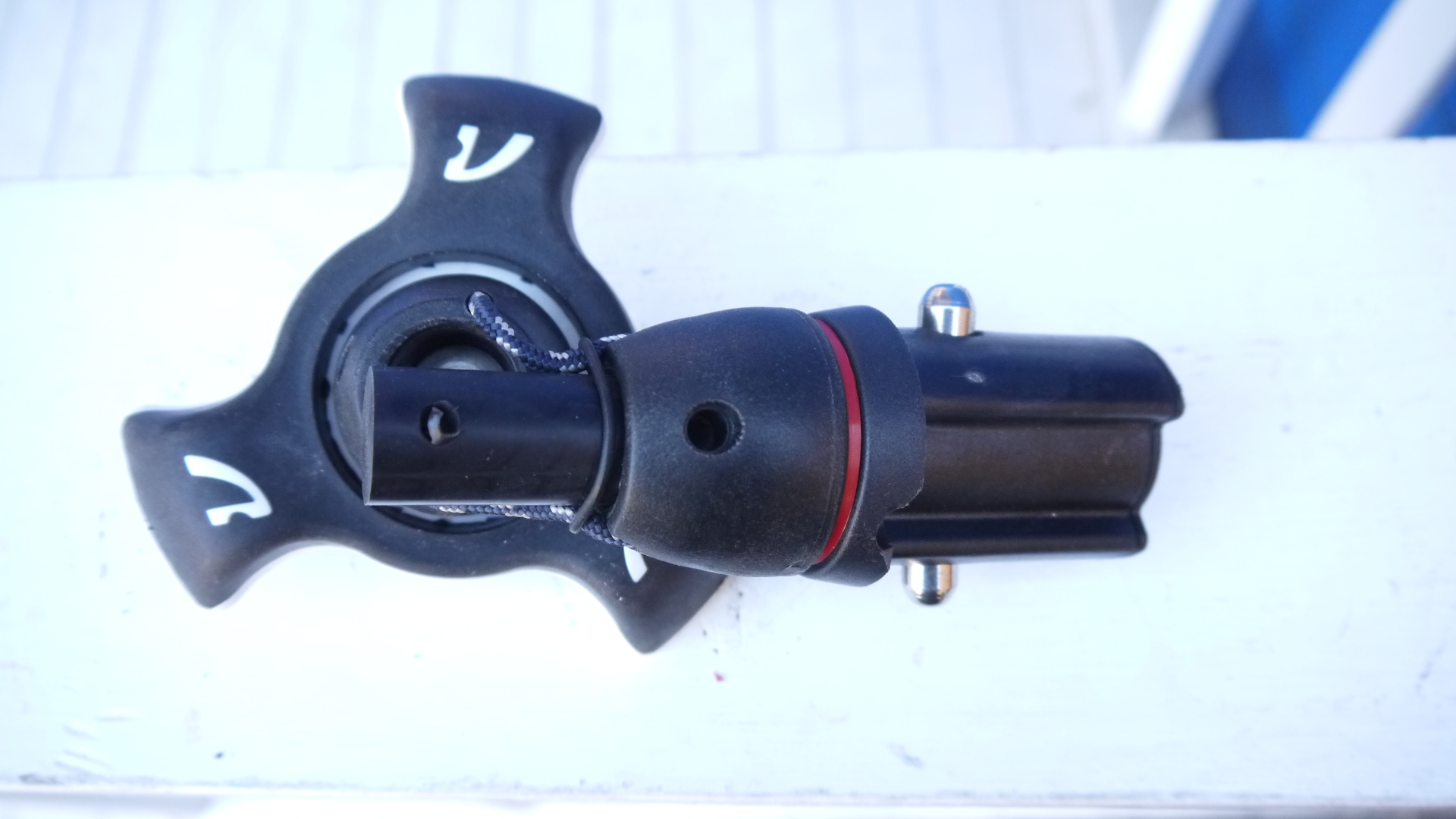

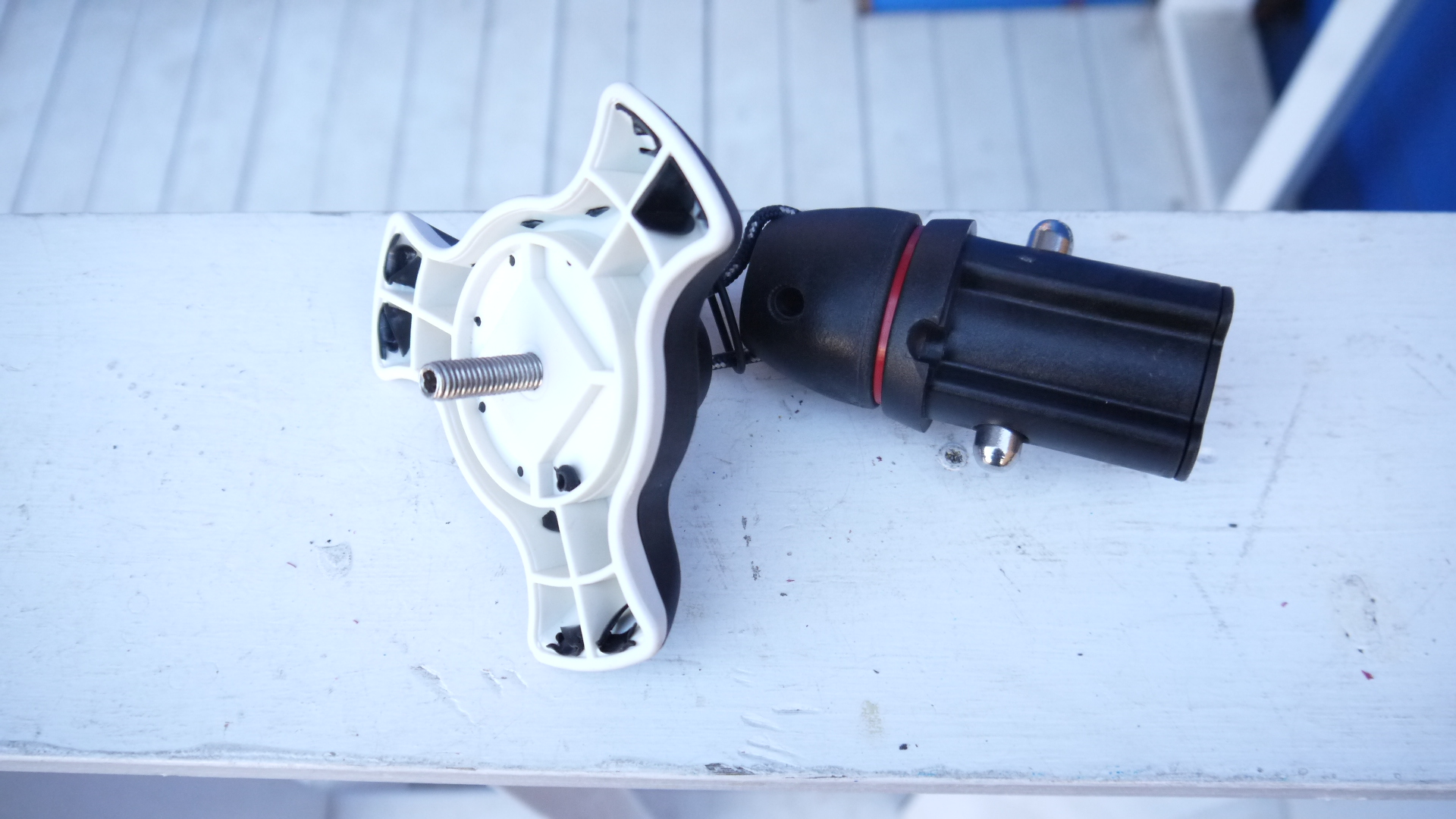

プレートの中です　六角ネジの頭が見えます

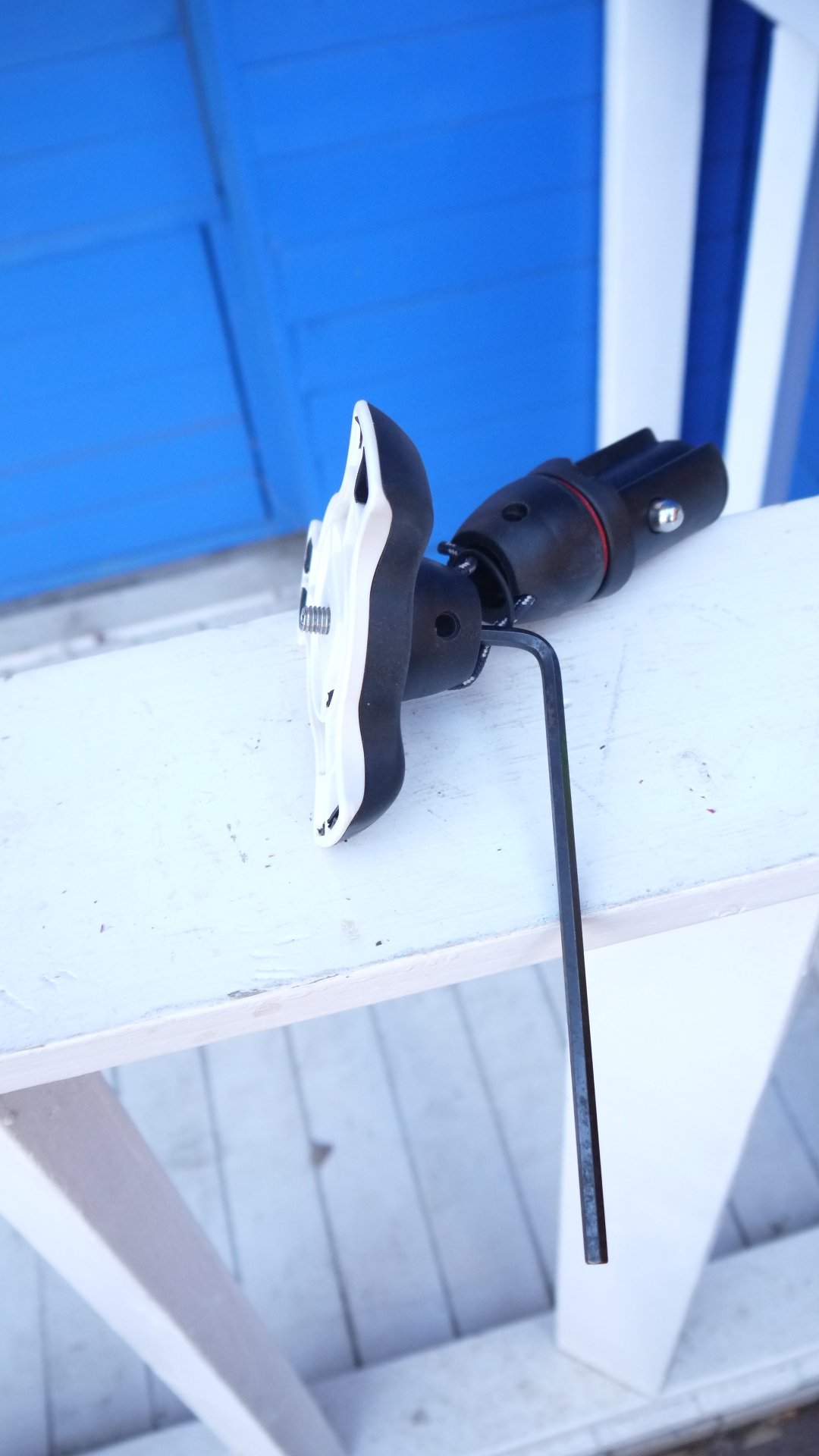

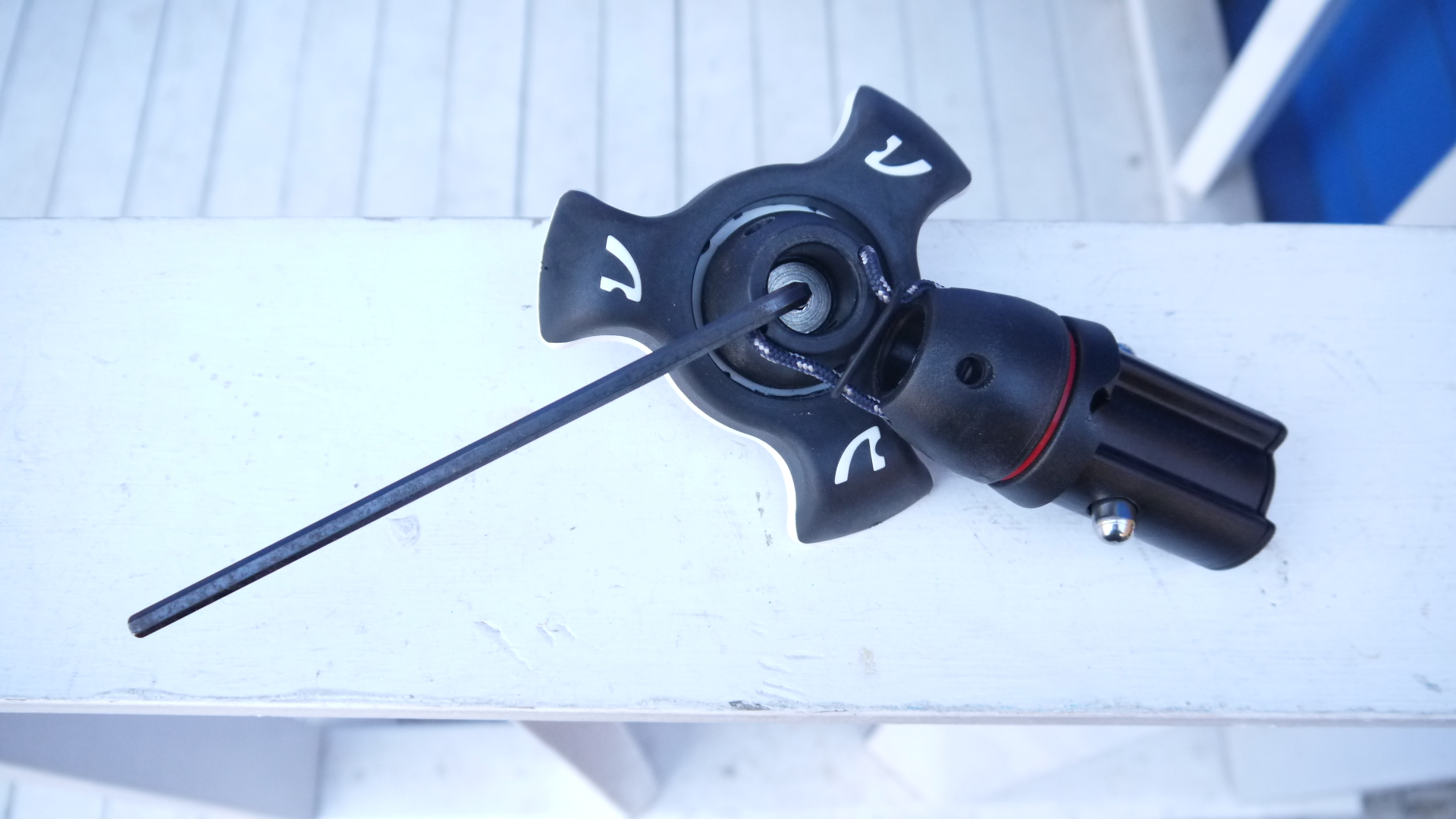

六角棒レンチでネジを外します

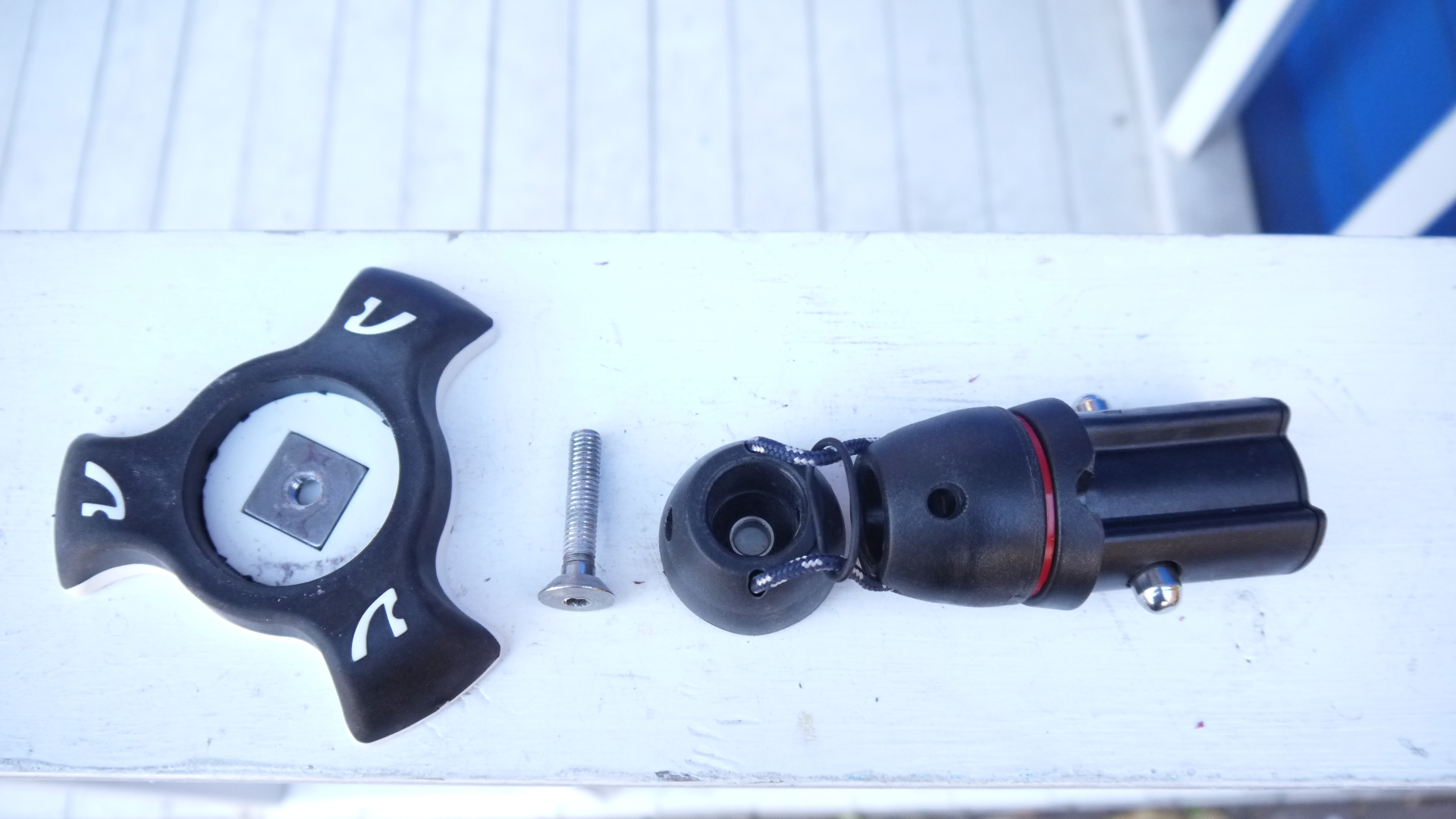

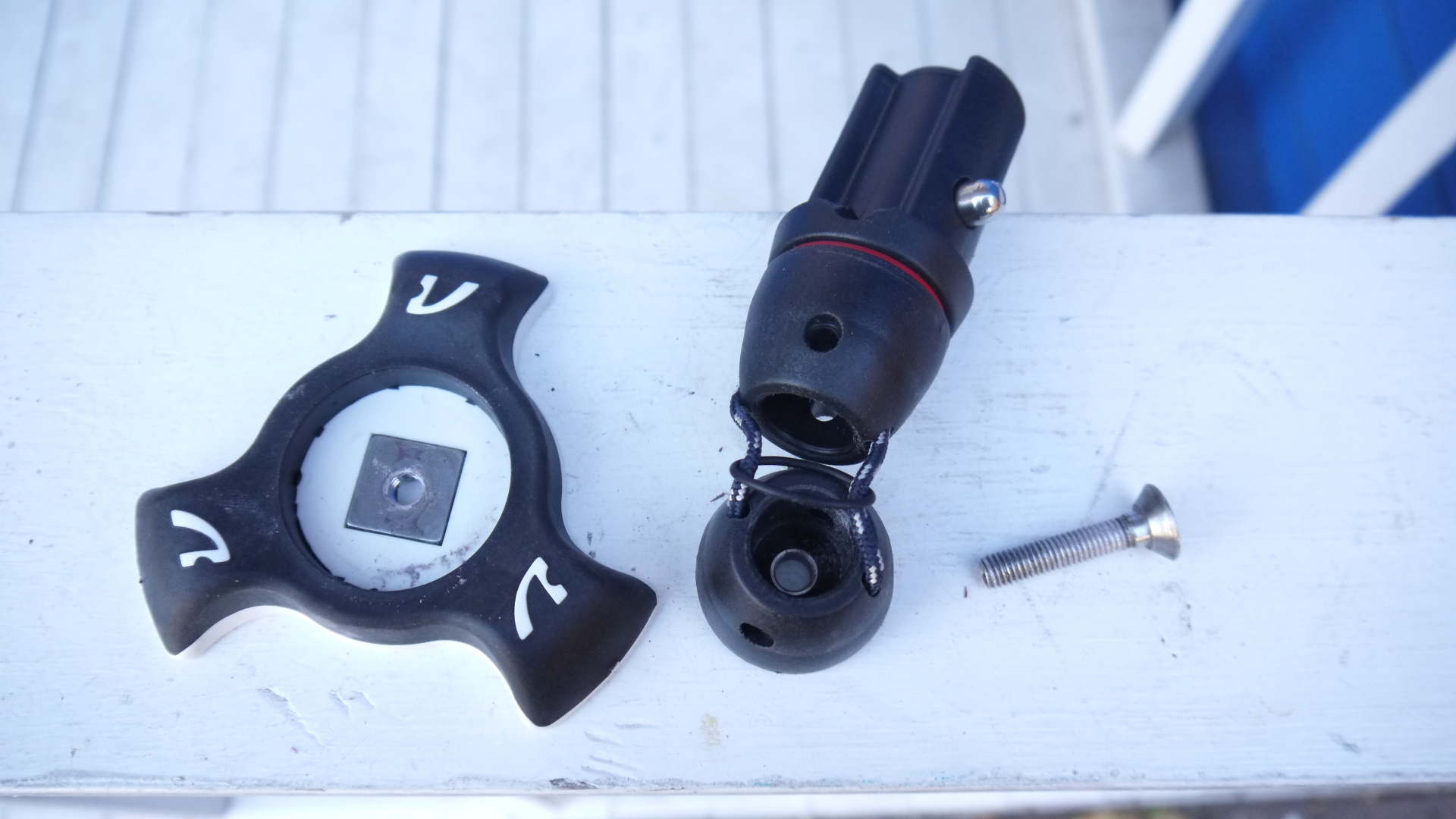

外れたプレート、テンドンカップ、ネジです

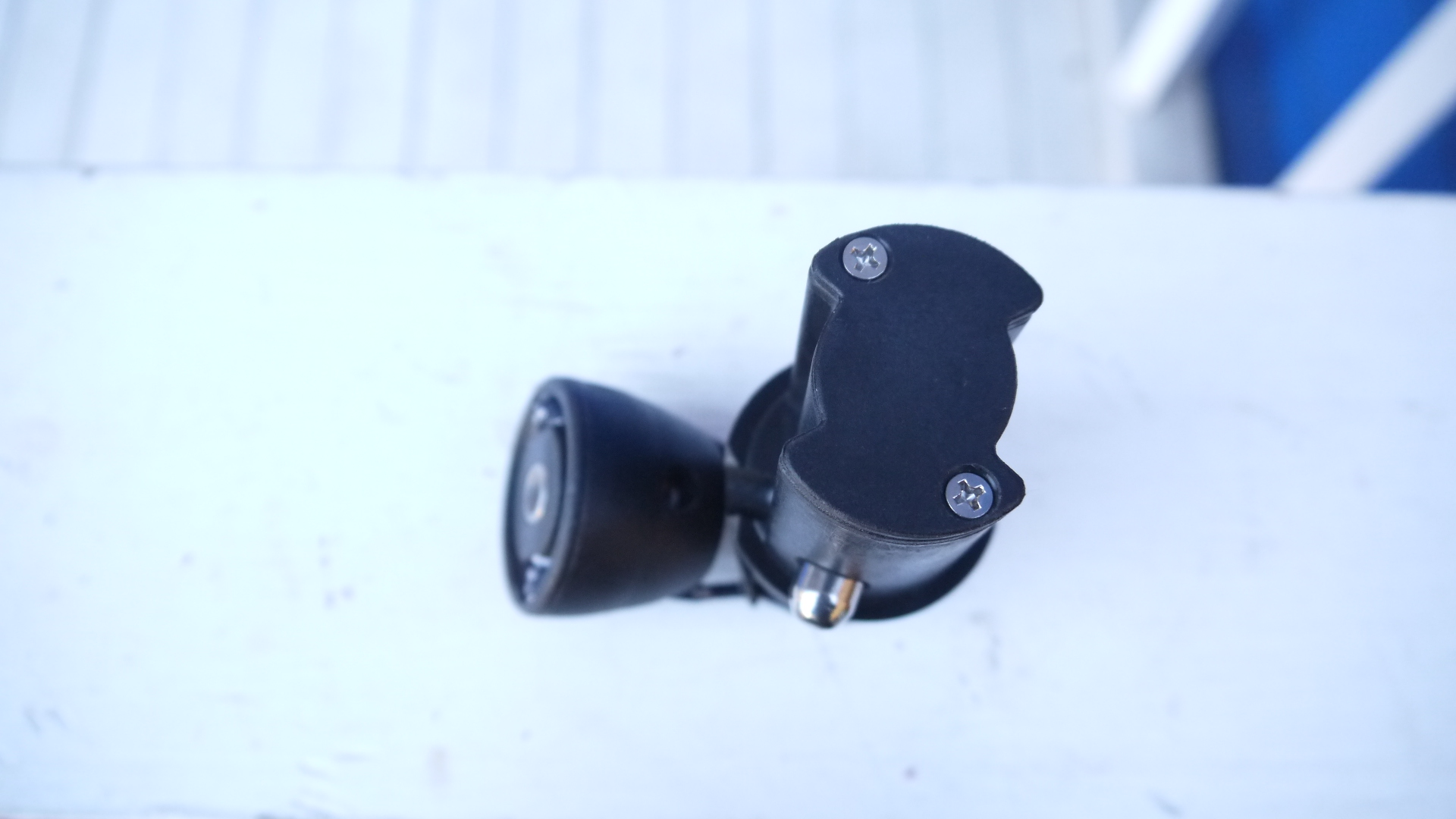

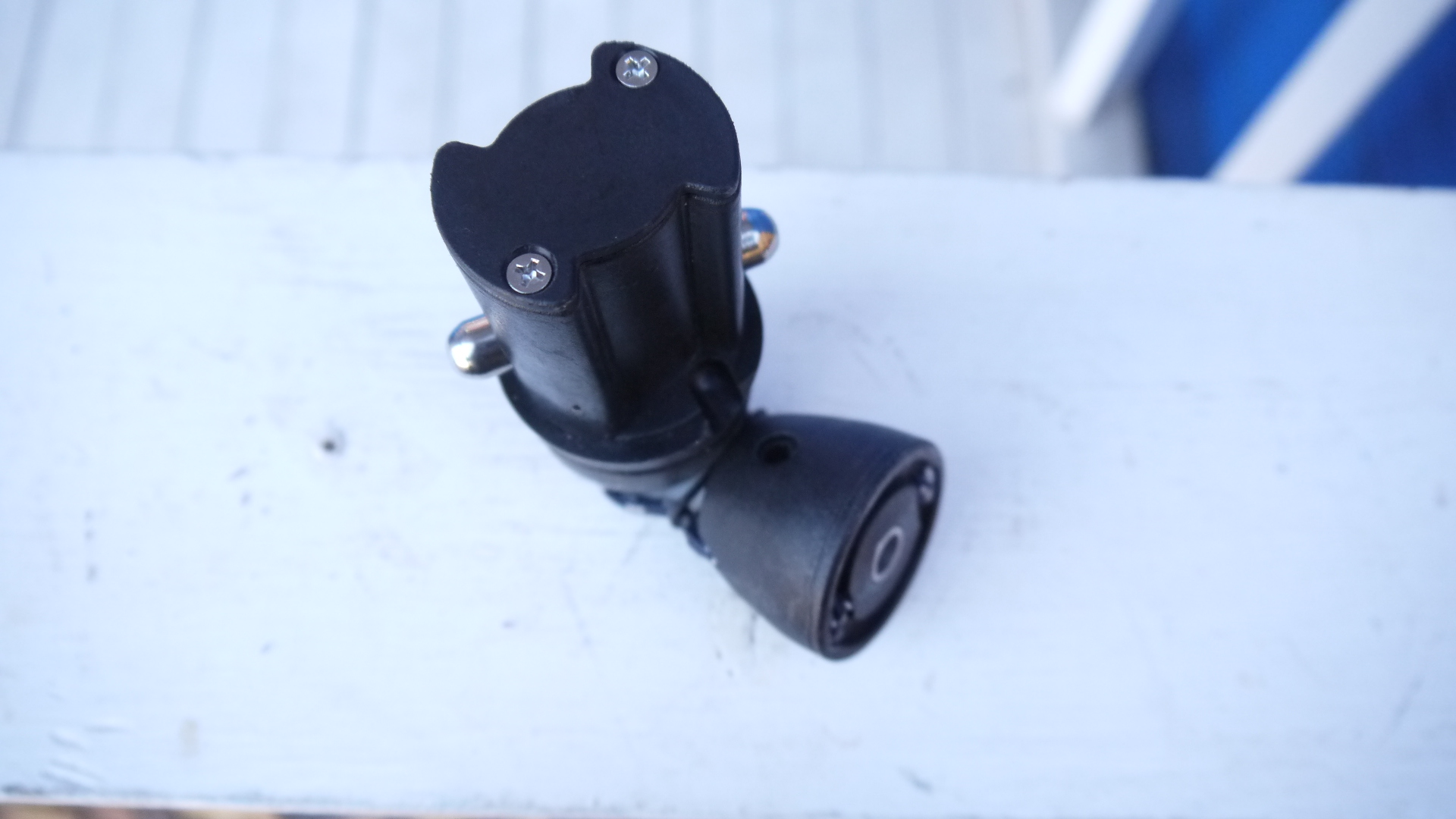

カップです　プラスネジ2本を外します

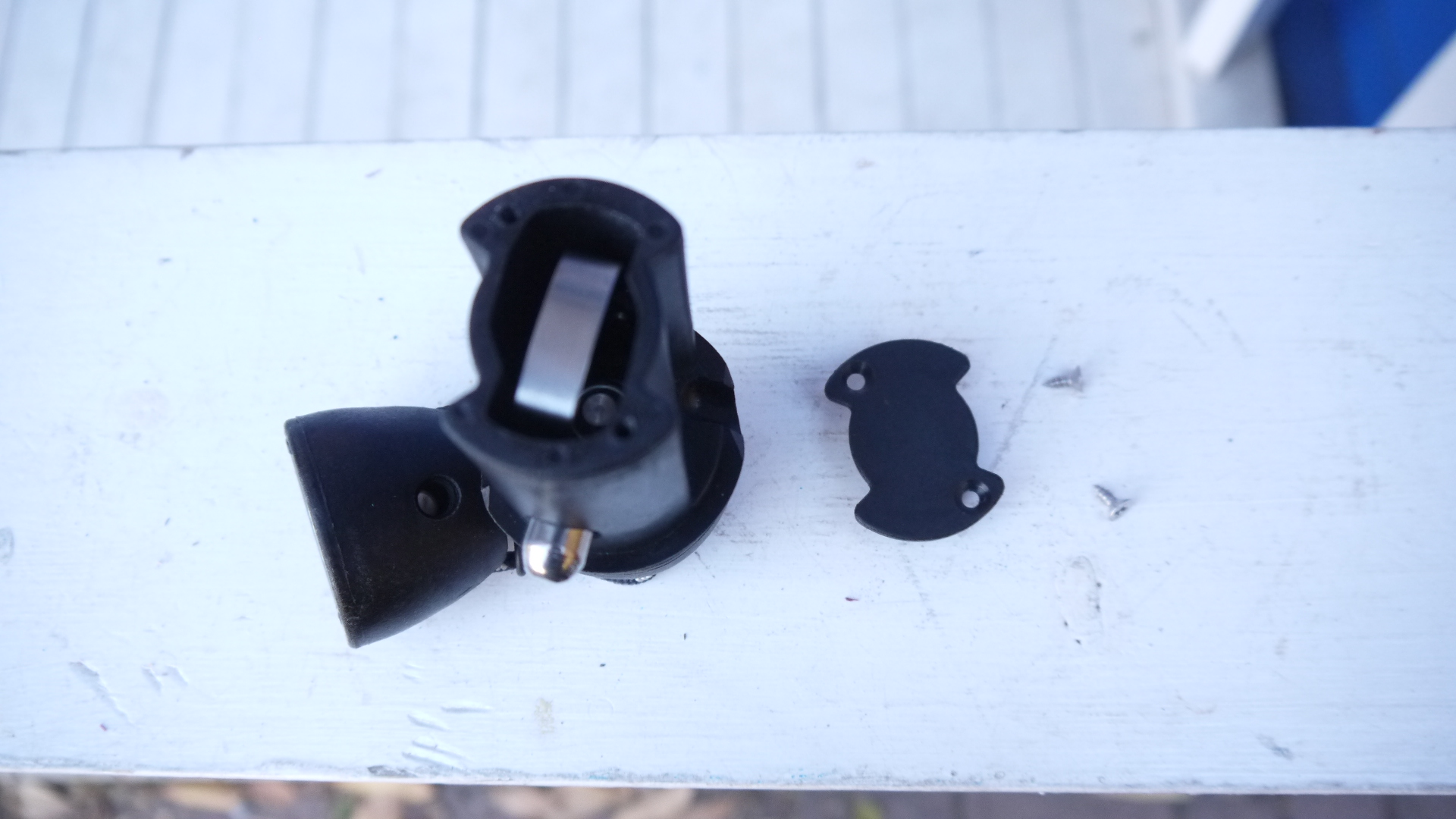

外れて　カップの蓋とネジ2本

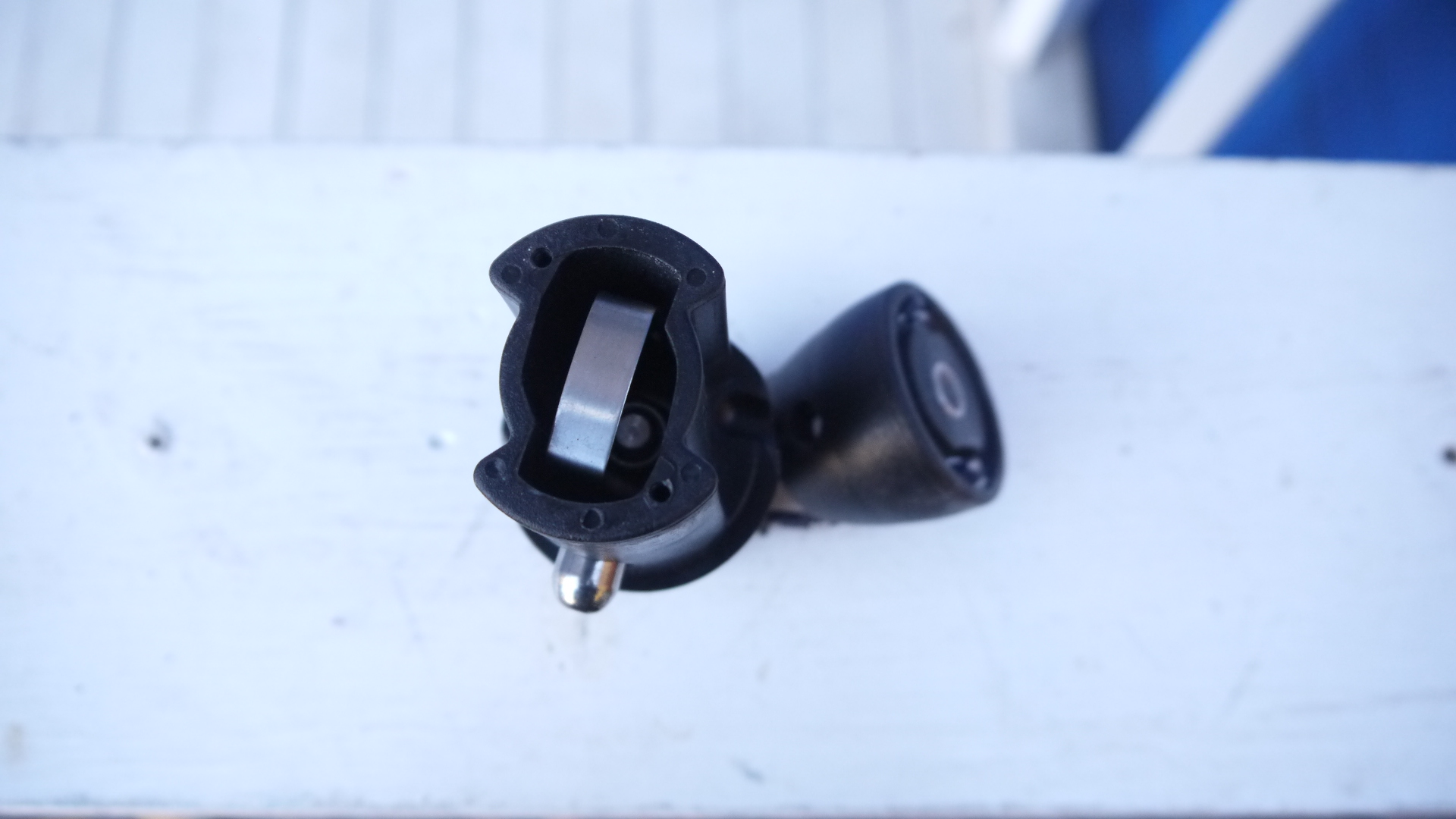

カップの中のＷピンを取ります 指でピンを両方から押し、マイナスドライバで、 ピンをすくい上げます

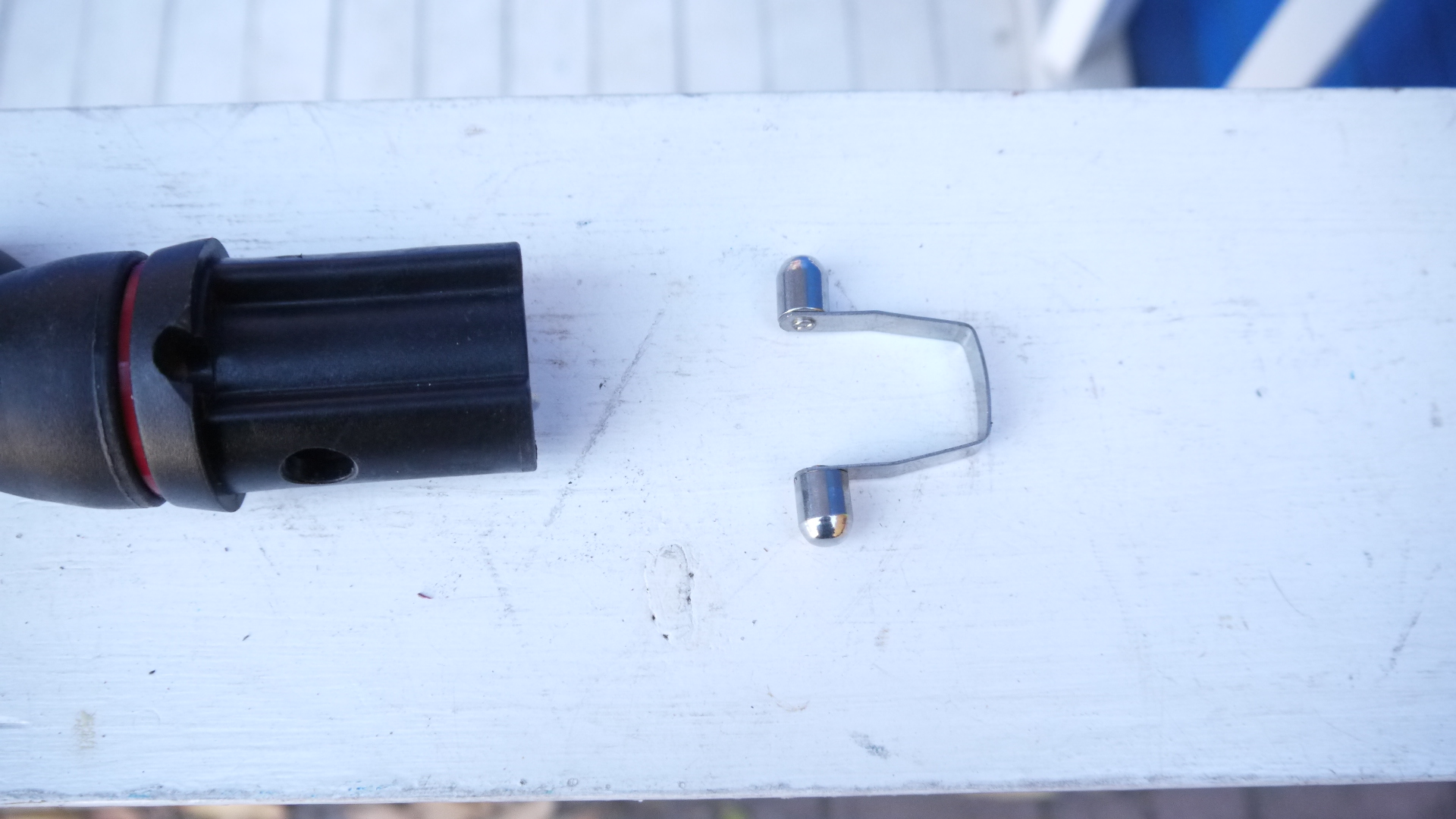

外れたＷピンです

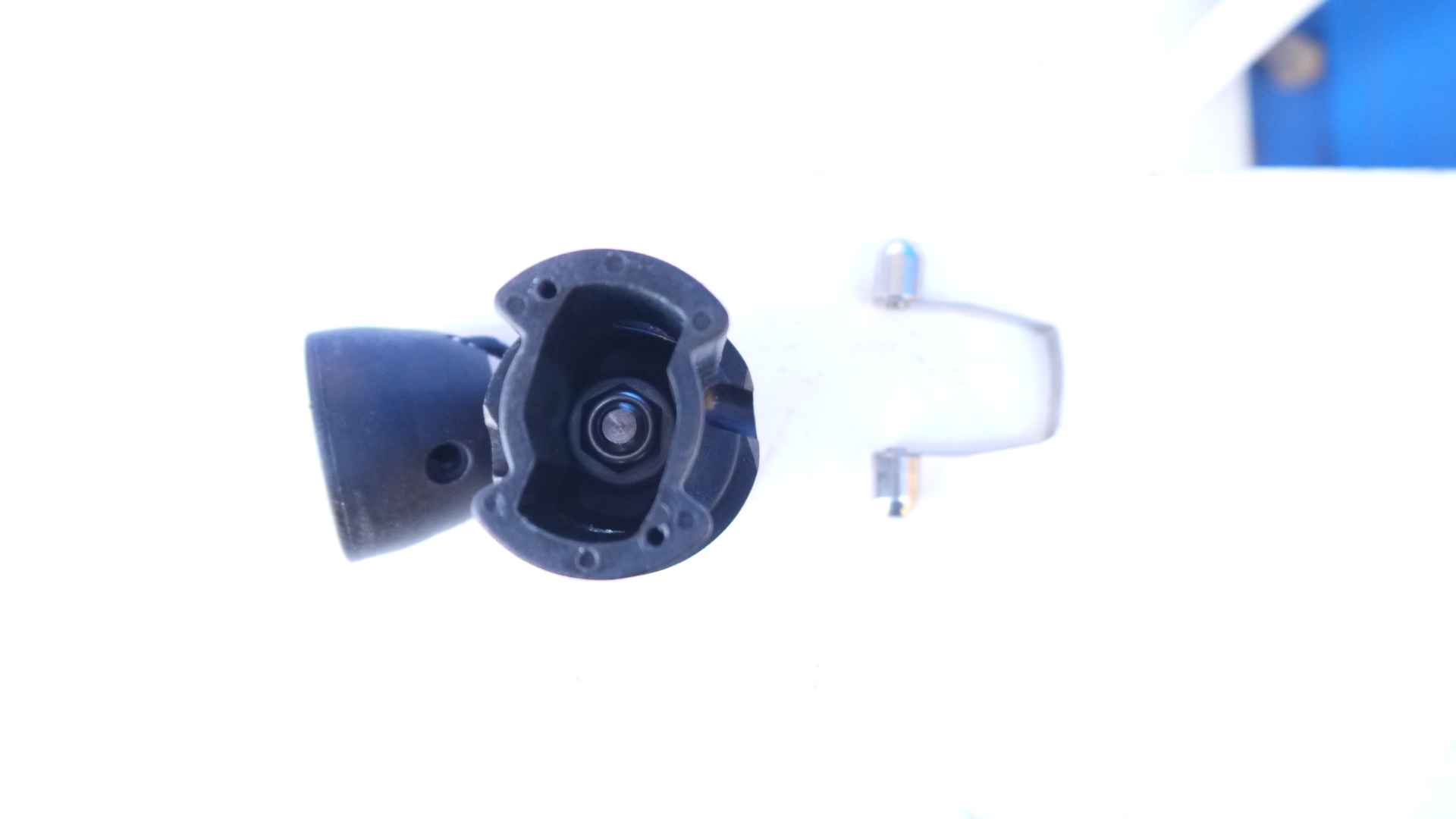

カップの内側には　ナットが見える

反対側の下側には六角レンチの頭が見える

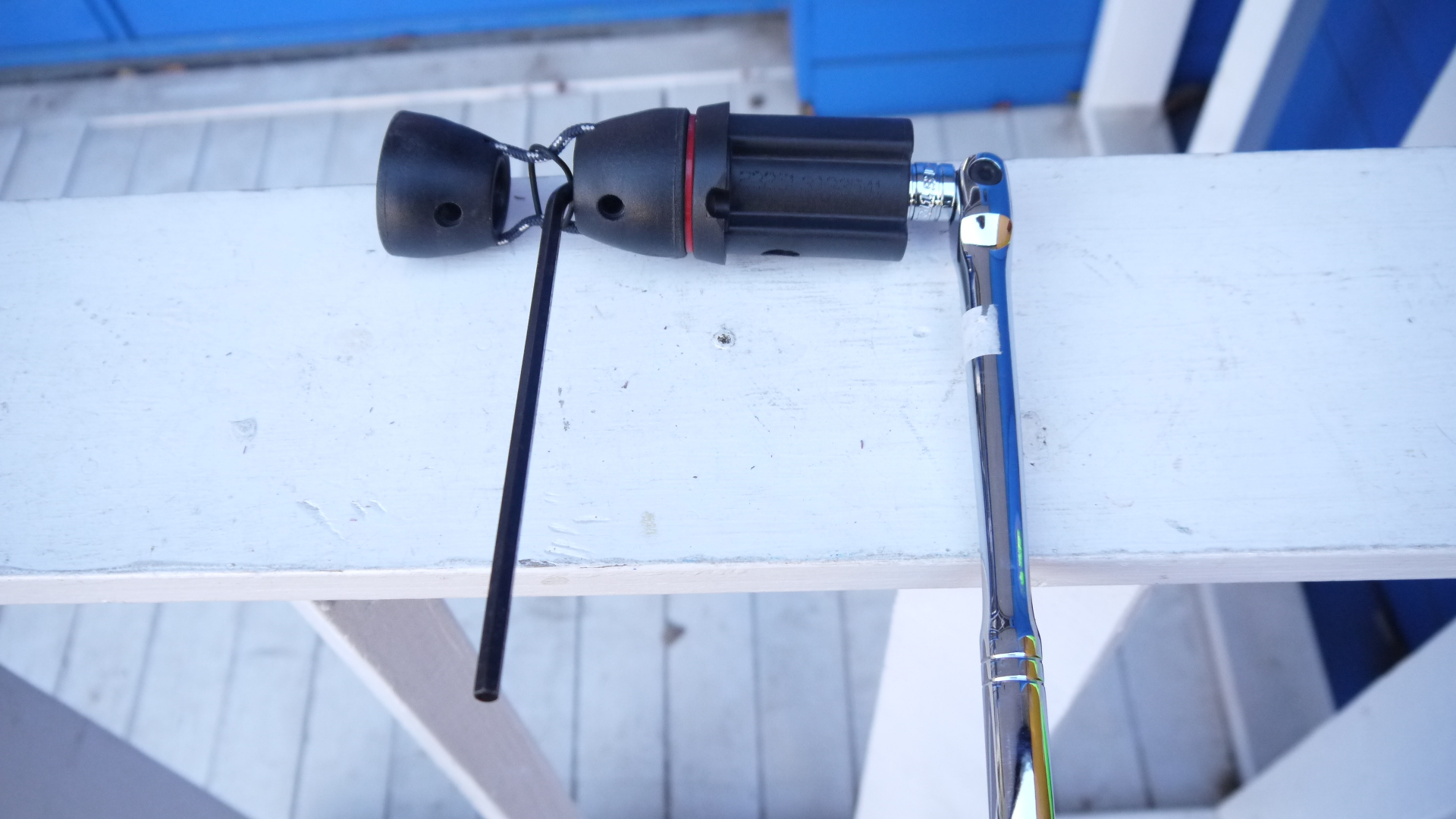

六角レンチ棒とデープソケットレンチで外す

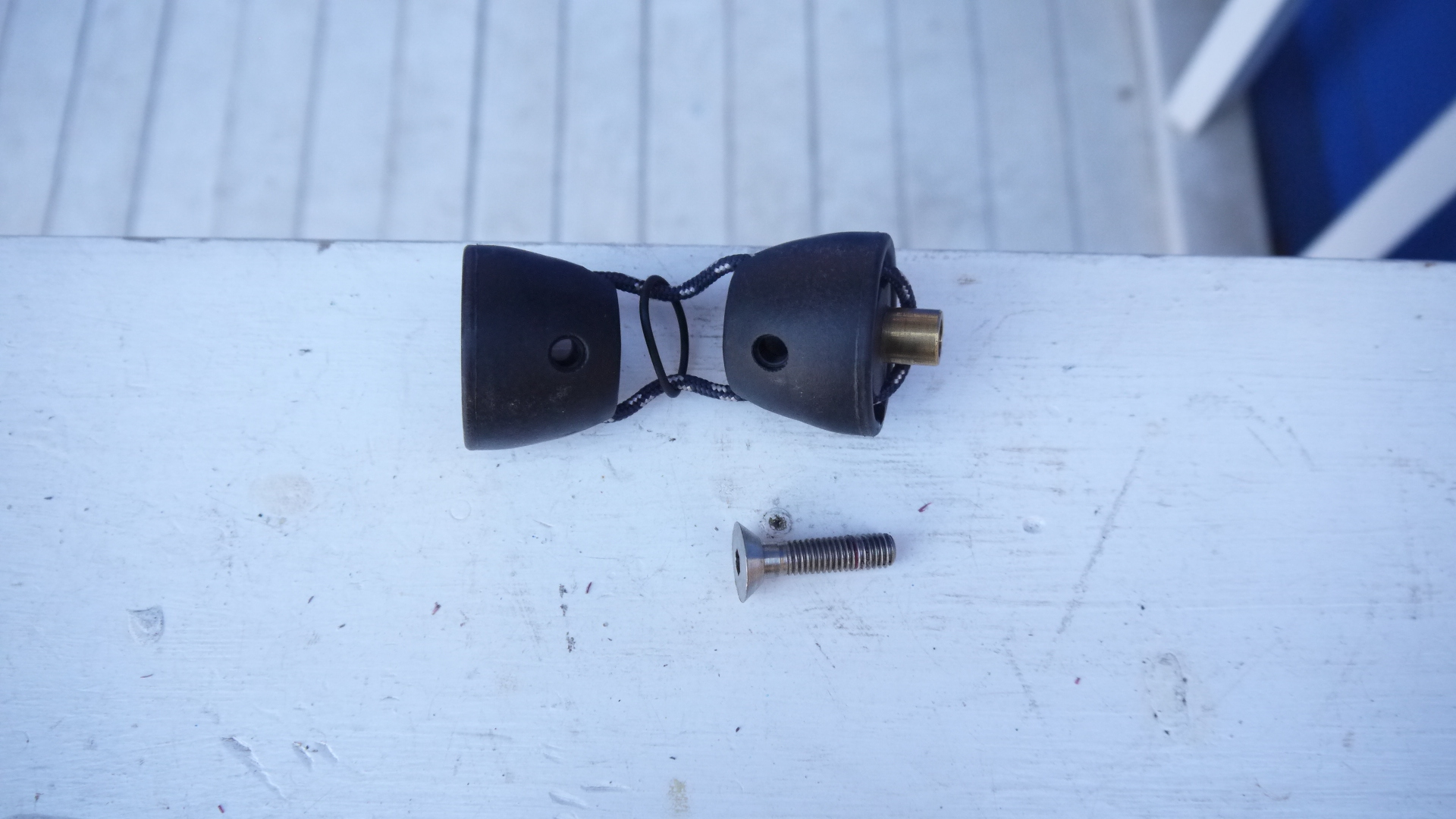

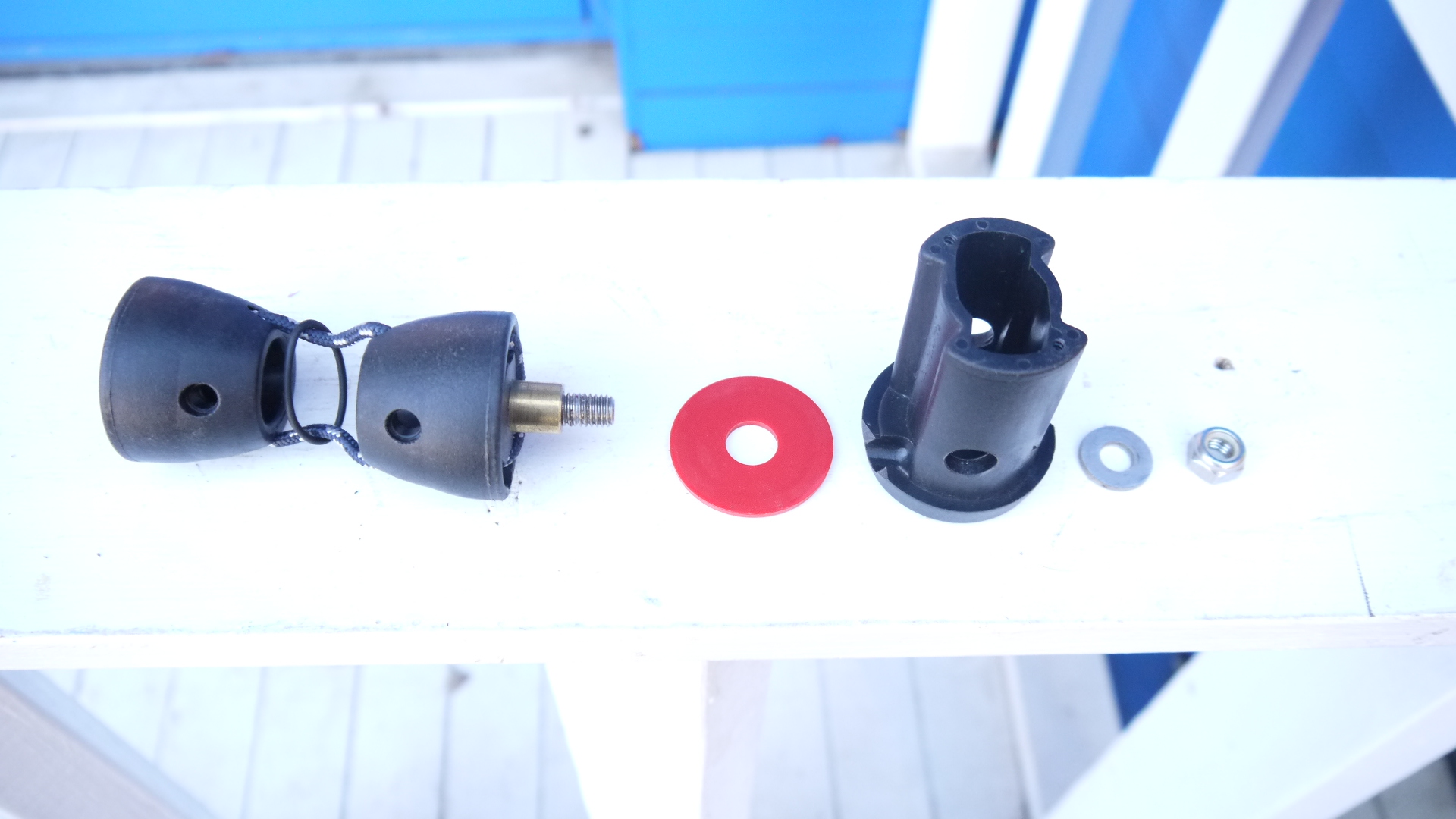

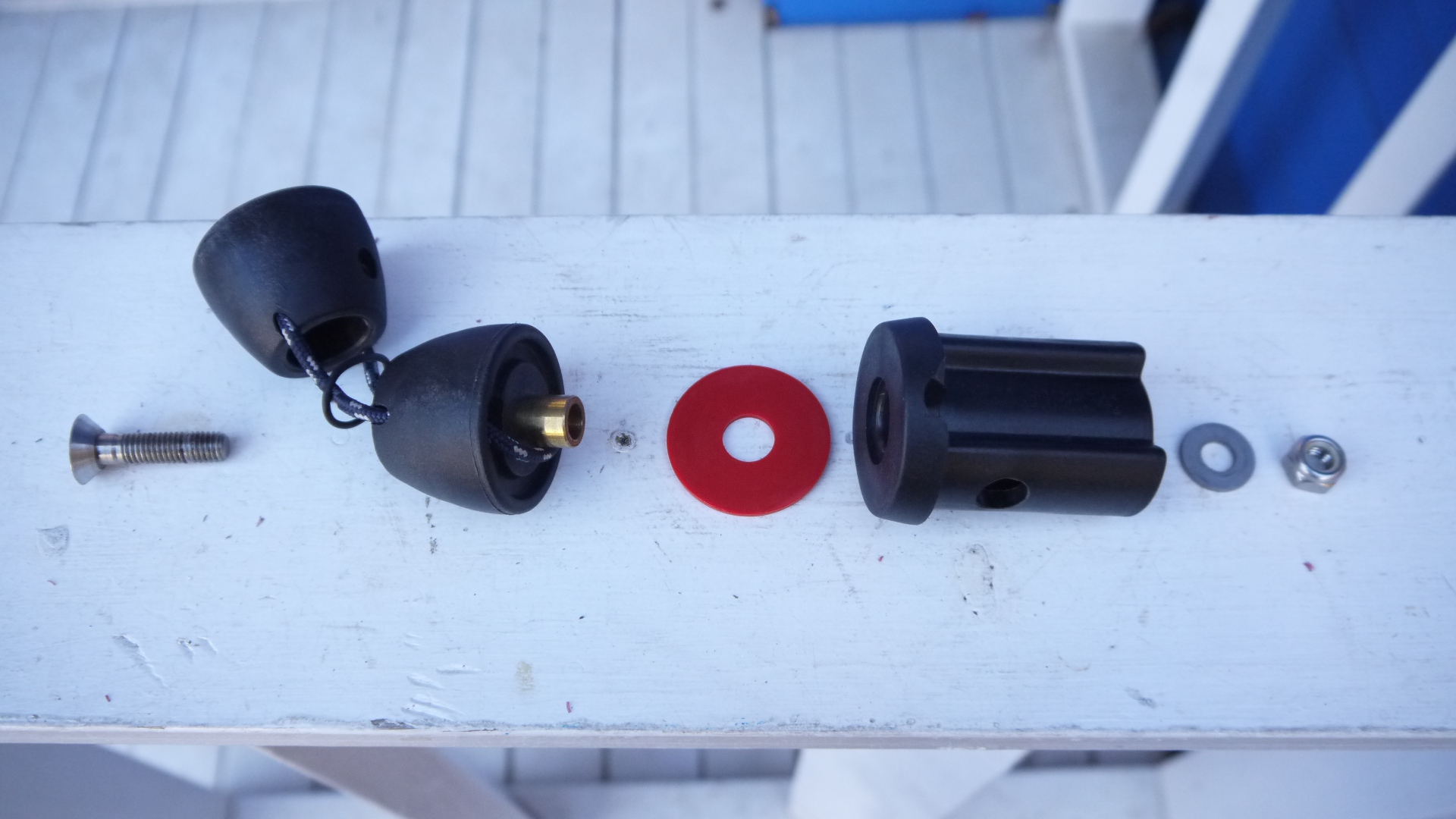

外れた部品

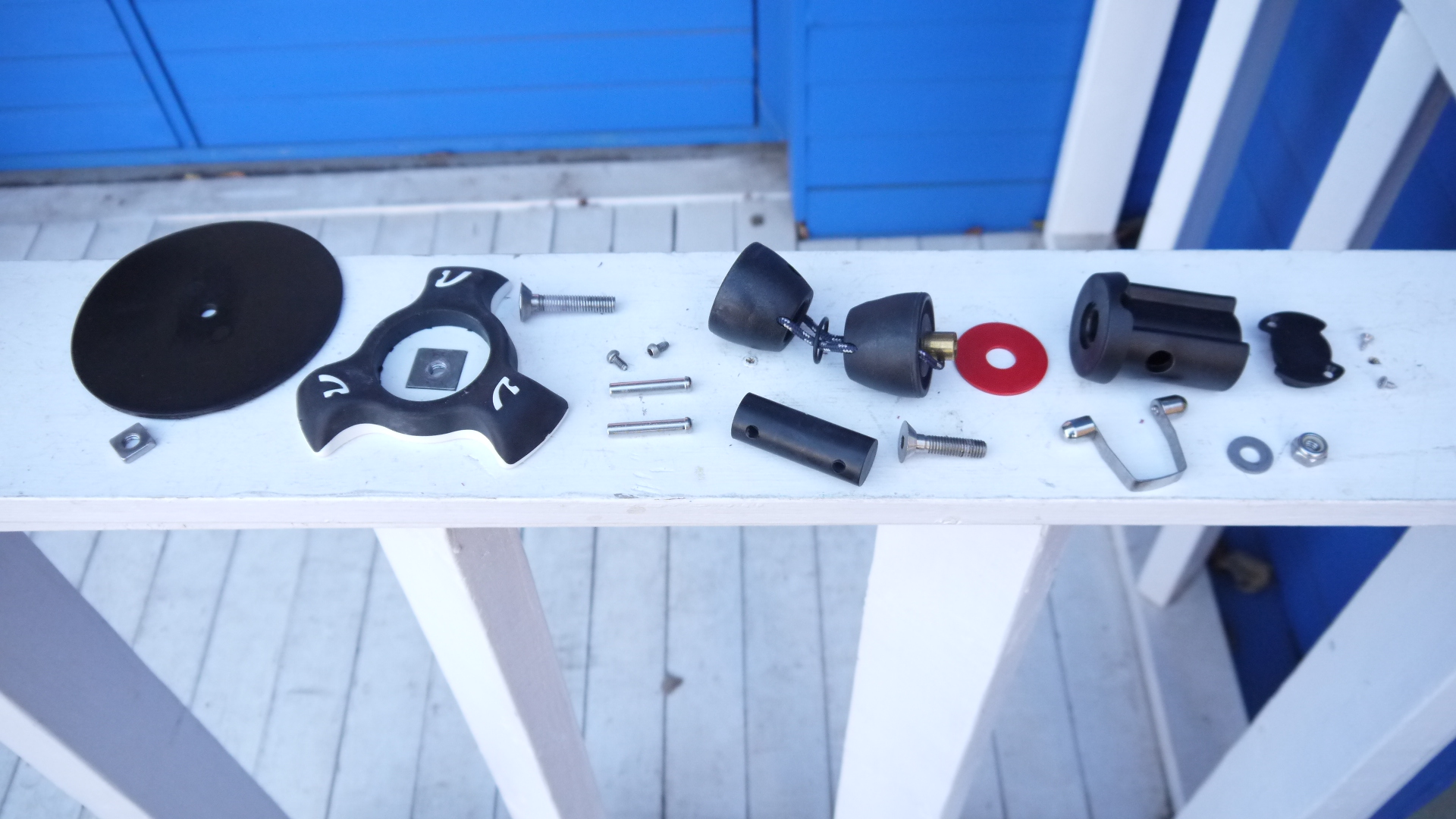

テンドンベースでバラシた全部品

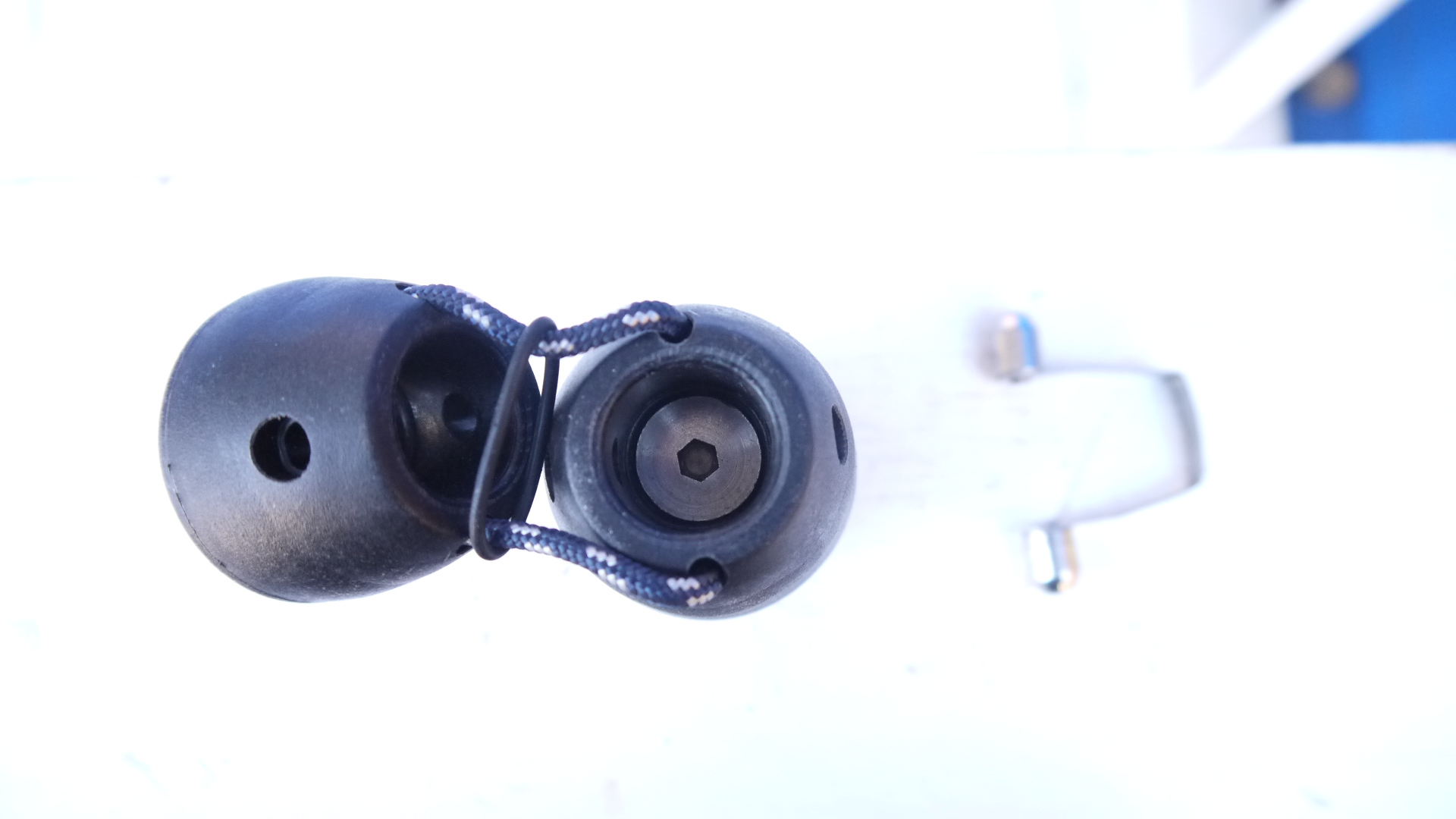

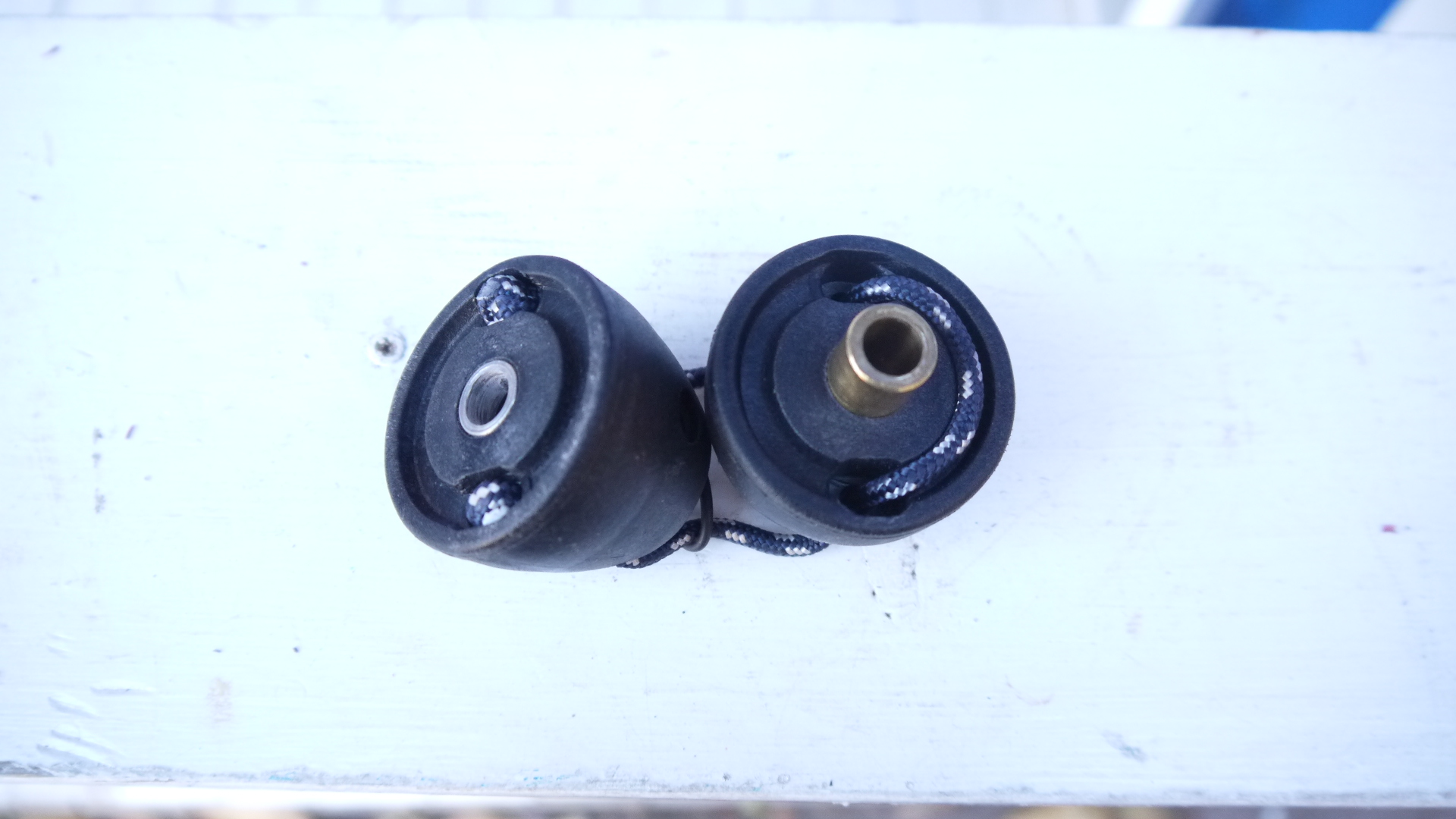

セフティーロープです 下側のテンドンカップより始まり、上のテンドンカップを 回って、　下のテンドンカップで止まっています

元に戻します 組み立ててゆきます はじめはテンドンカップとネジから

テンドンカップにネジを入れて ジョイントカップを入れて行きます

六角レンチ棒とデープソケットレンチで留めます

Ｗピンを入れて蓋をして、二本のプラスネジで留めます

プレートにテンドンカップを付けてゆきます

ネジを入れて六角棒レンチで回して付けてゆきます

最後までネジを回し　テンドンカップが回る所でやめます

上のテンドンカップにウレタンラバーを入れます

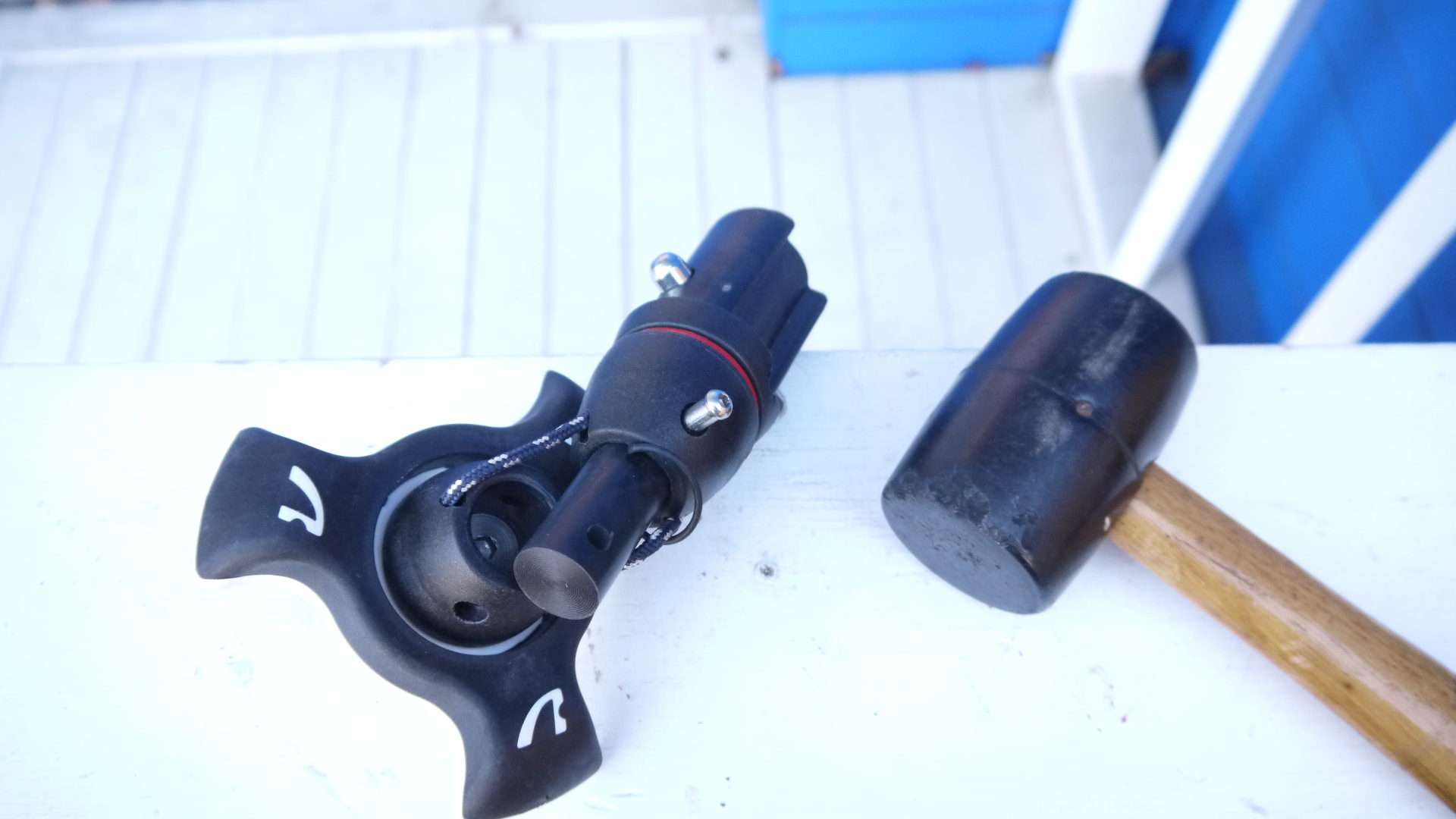

ピンをハンマーで叩いて入れます

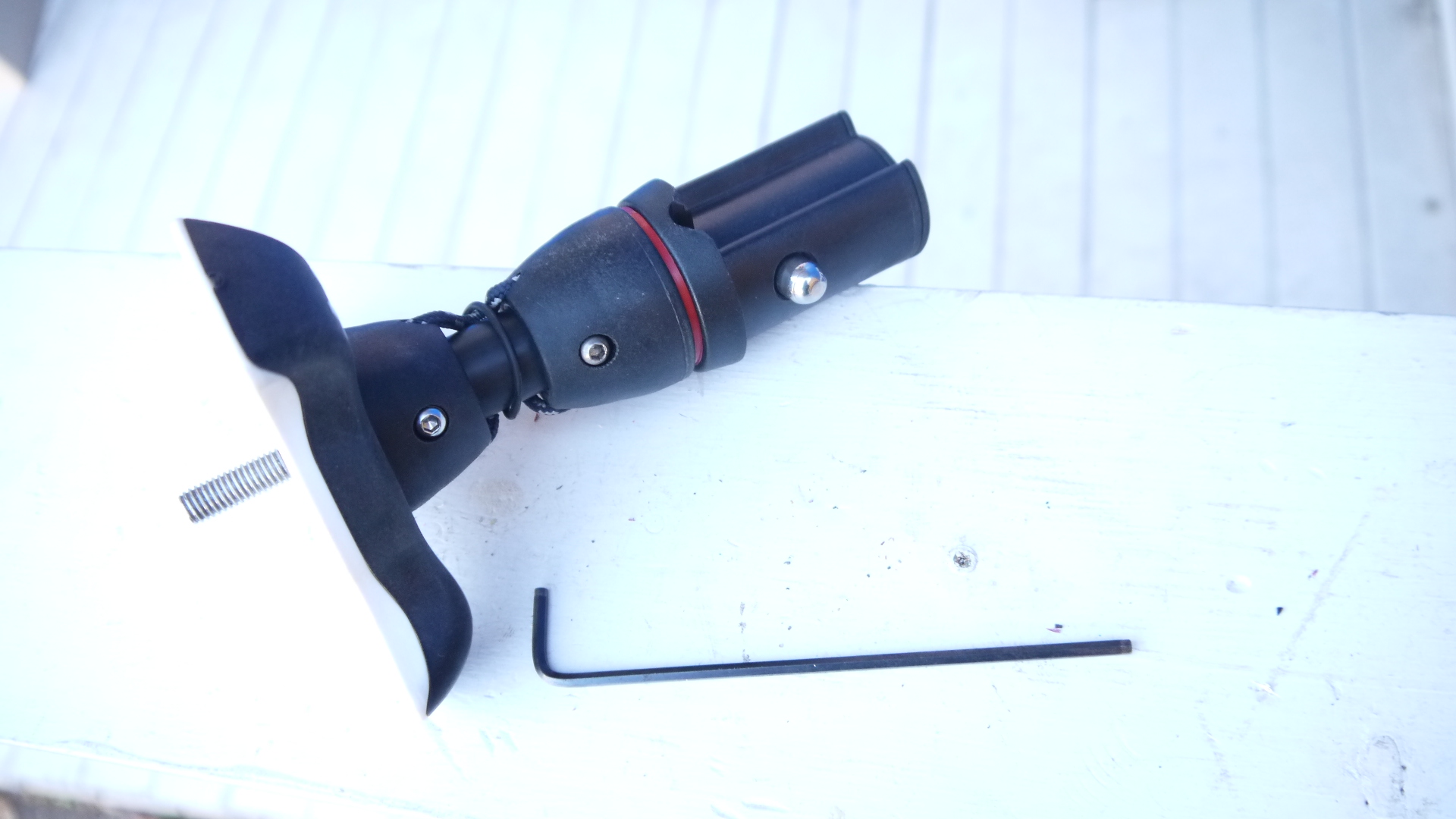

ピンの反対側からネジを入れて 六角レンチ棒で締めます 下側のテンドンカップも同じように ピン、ネジと入れしっかり締める

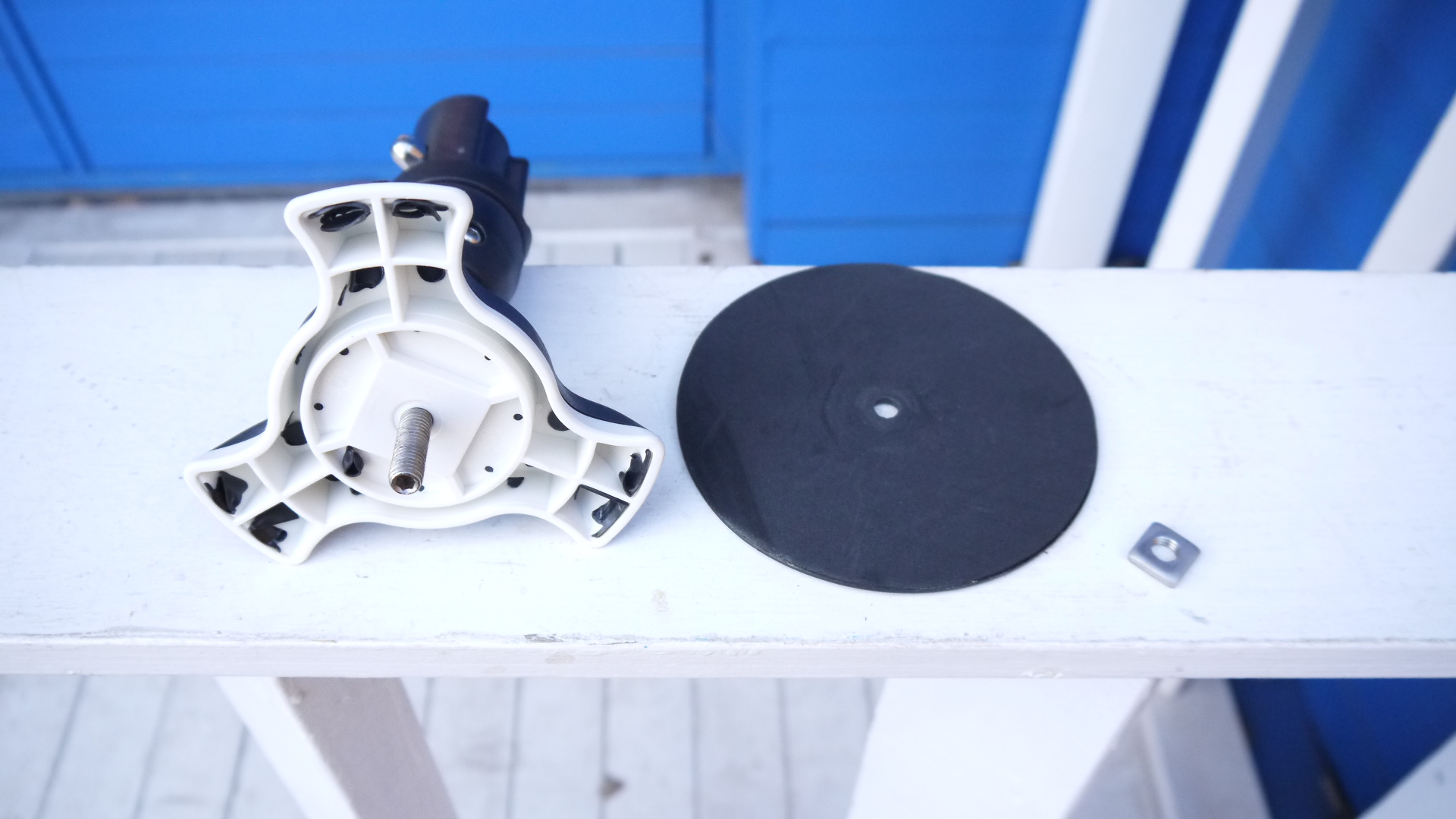

ディスクプレートと座金をつける ディスクプレートは硬い部分が上に 柔らかい部分が下になるようにセットして入れる

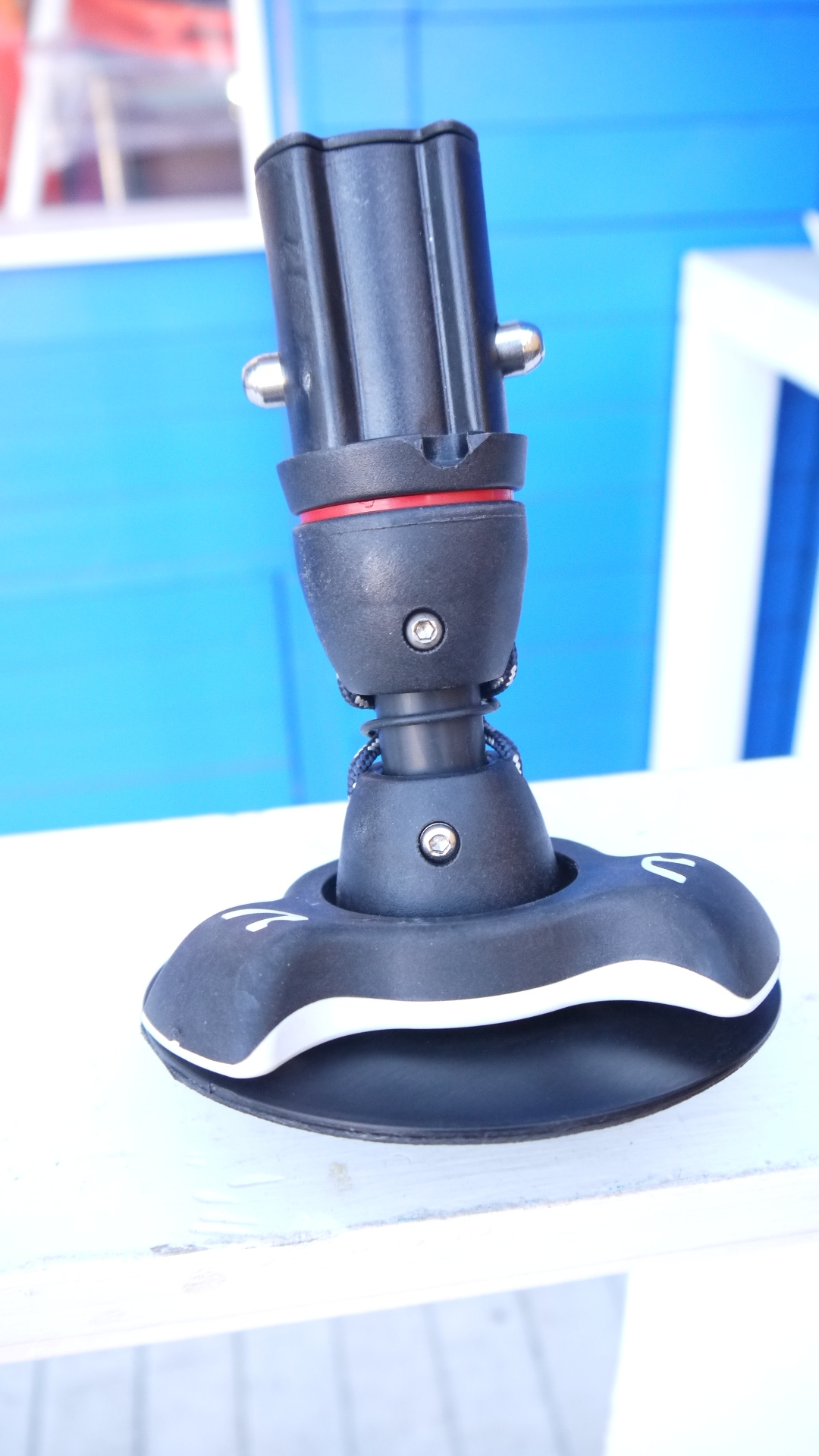

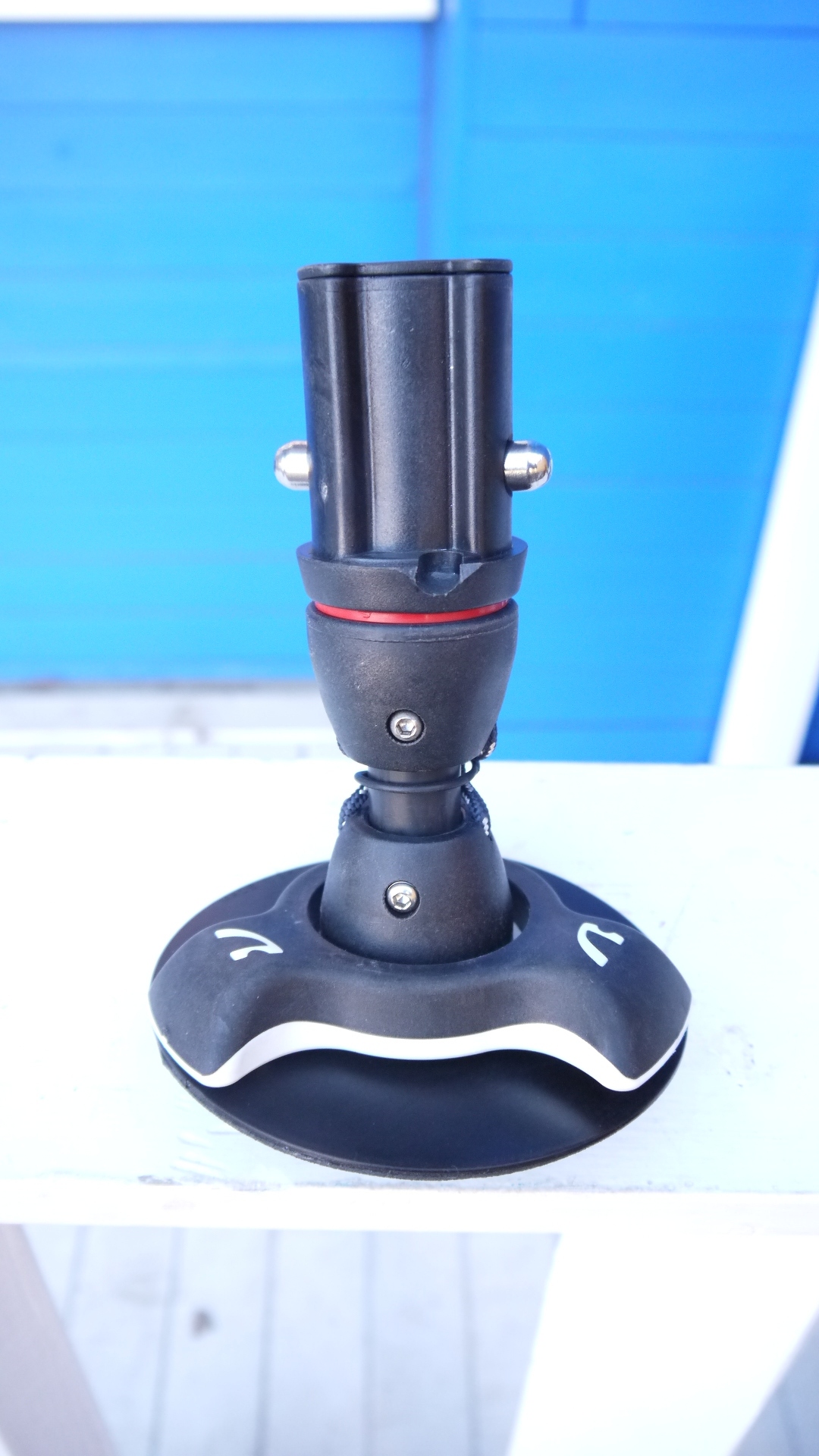

完成です

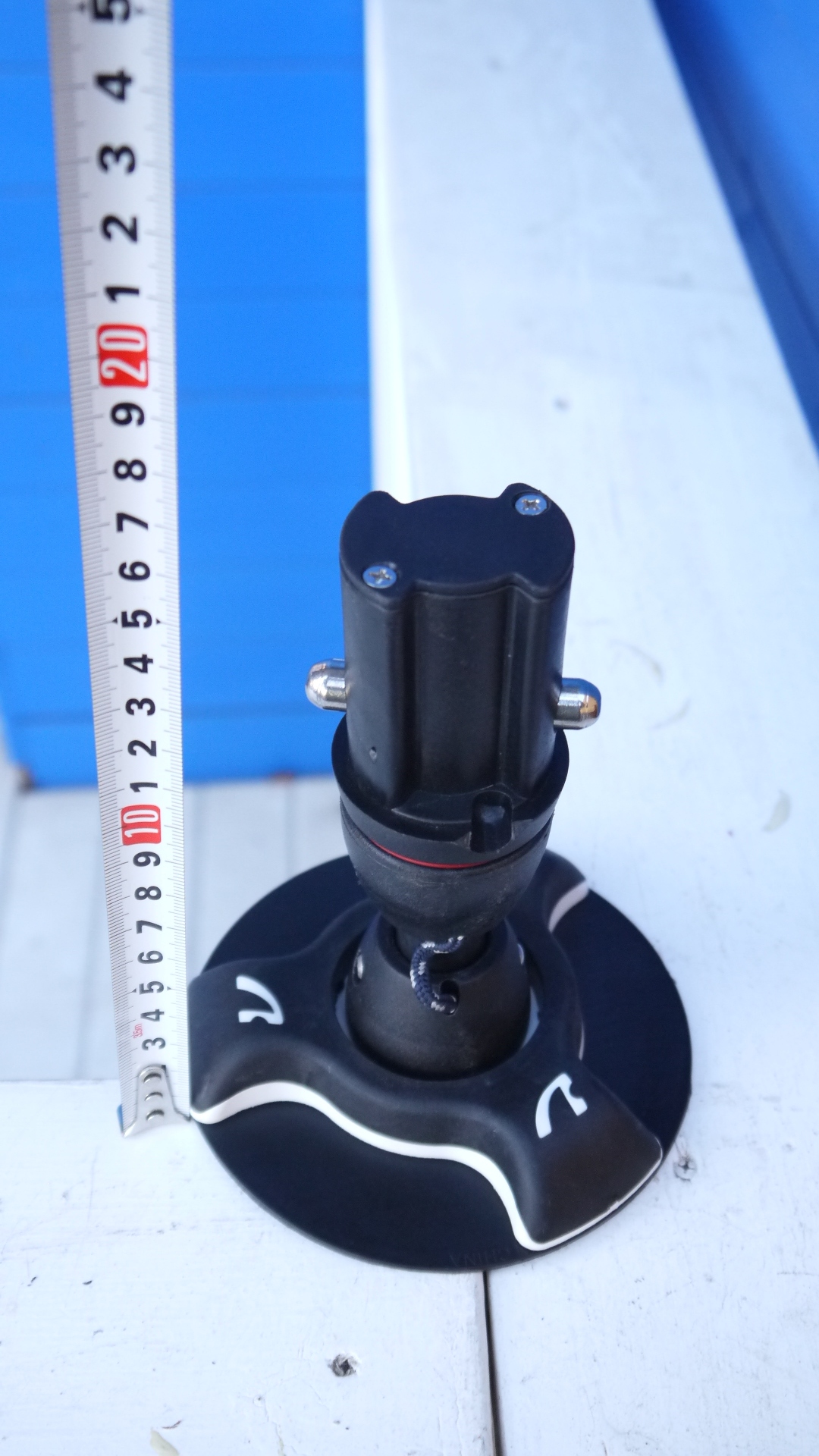

高さは約15cmです 写真だと17ｃｍに見えますが　15ｃｍです

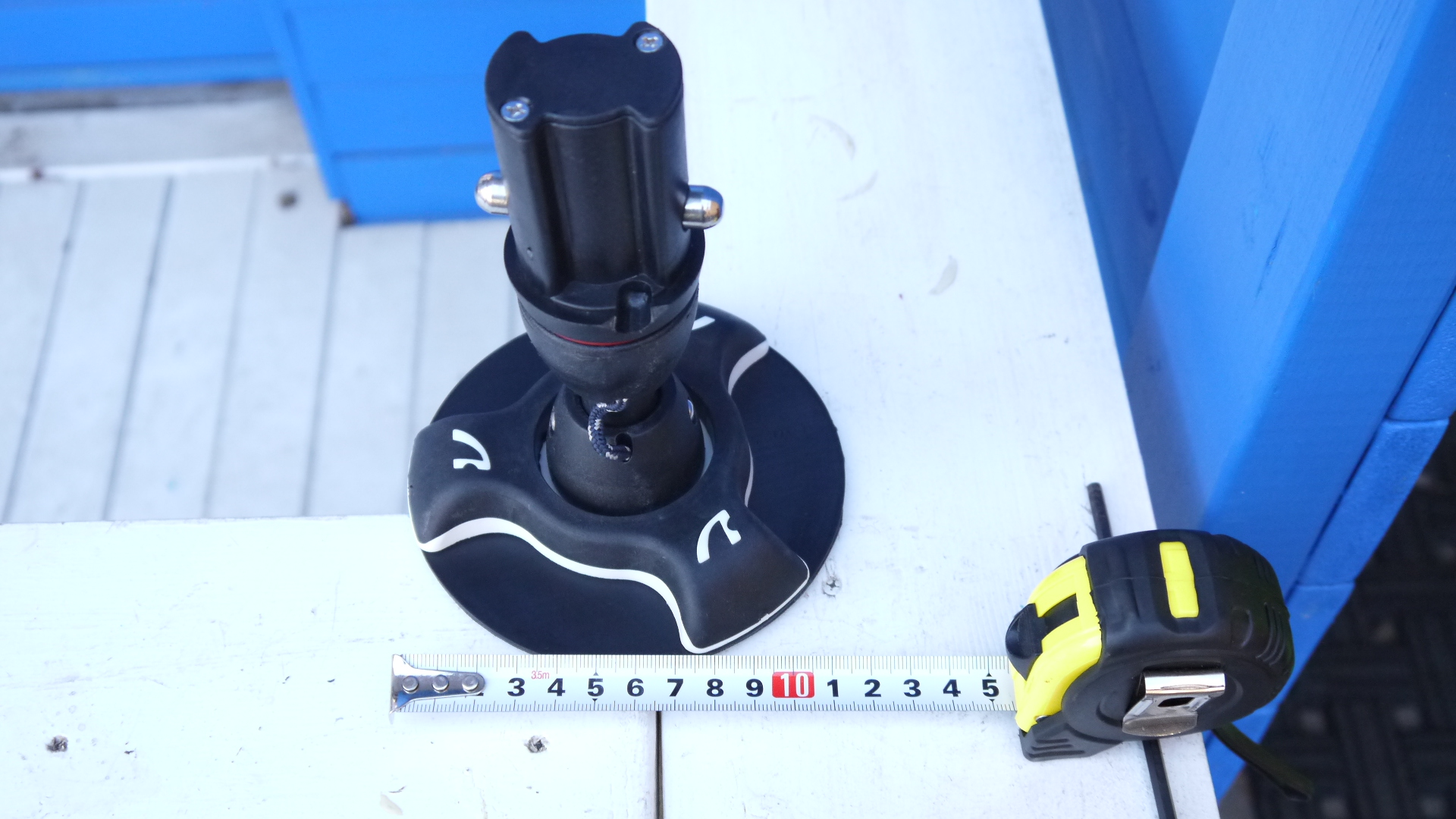

幅は約12cmです

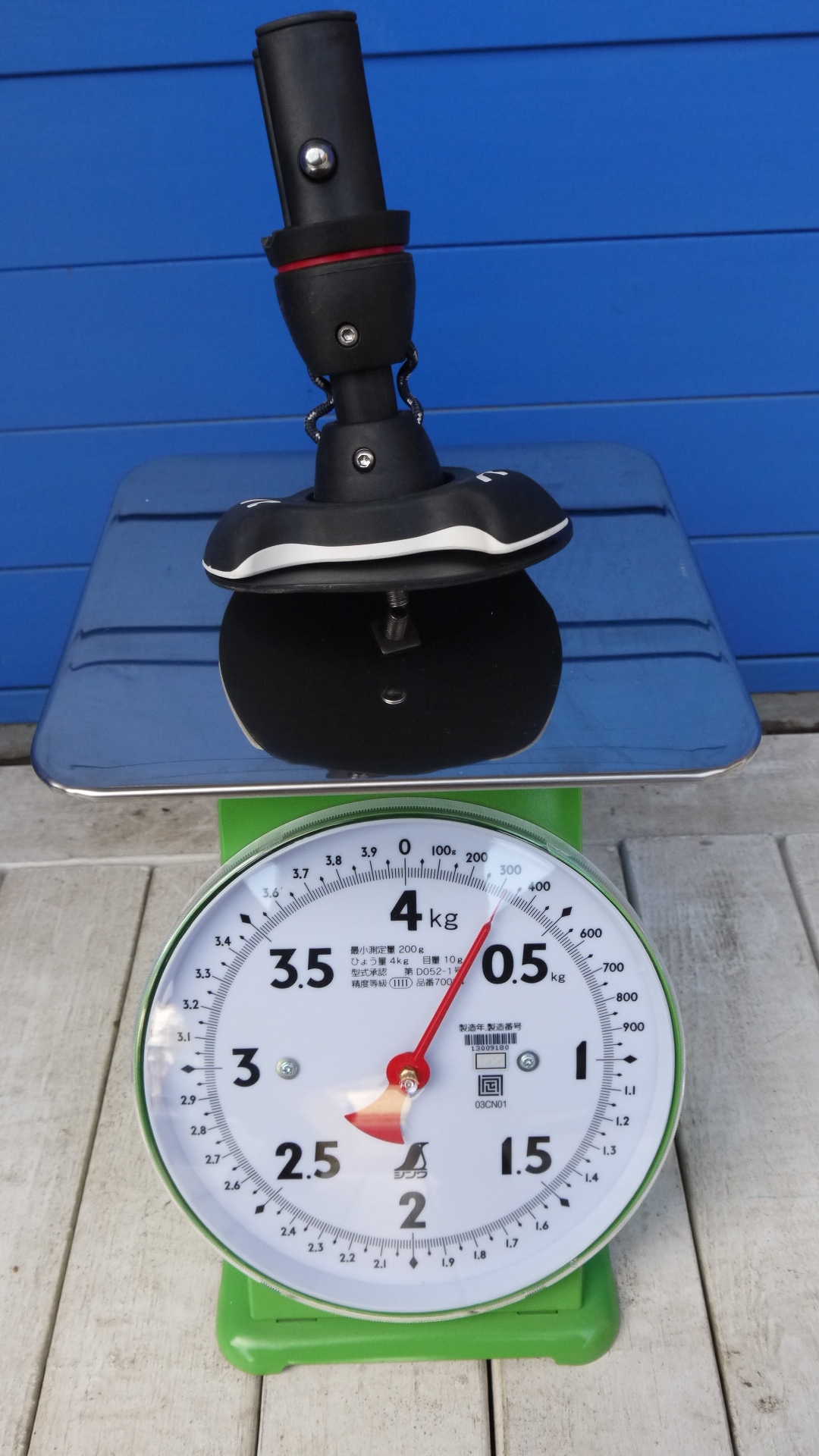

重さは約310ｇです
