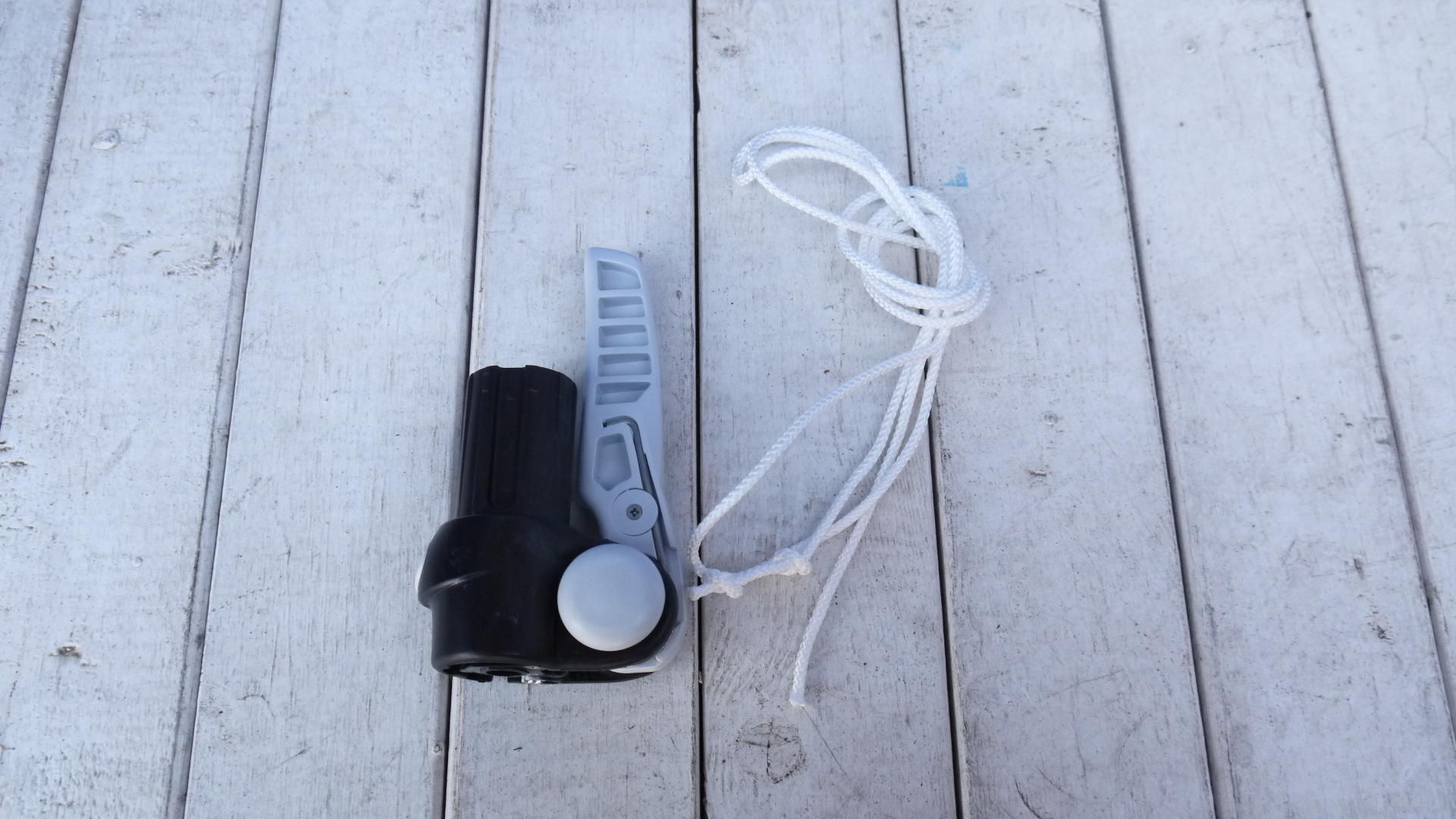

POWER　EXTENSION　CUP　COMPLETE パワーエクステンションカップコンプリート 　　　　　　　価格：￥10,500 WHITECAP販売価格　　￥8,400 　　　　　 全国配送費無料

チノックジョイントパイプを送って来てもらえば　￥10,500で製作して配送いたします
　　　　　　　　　　　　　　全国代引き配送費込みです

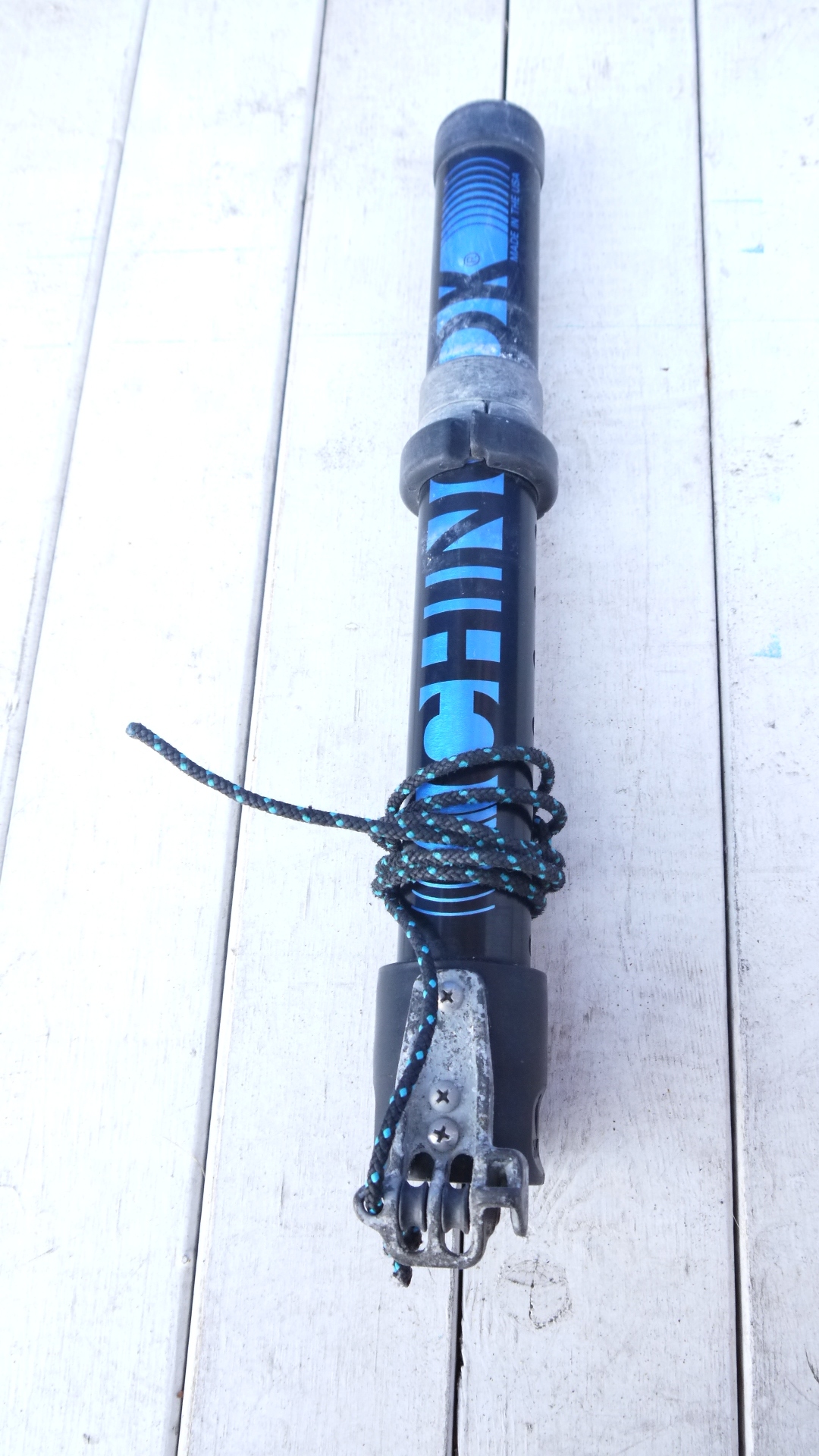

パワーエクステンションカップを実際にとりつけます 古いチノックのエクステンションパイプＳＤＭに 取り付けます

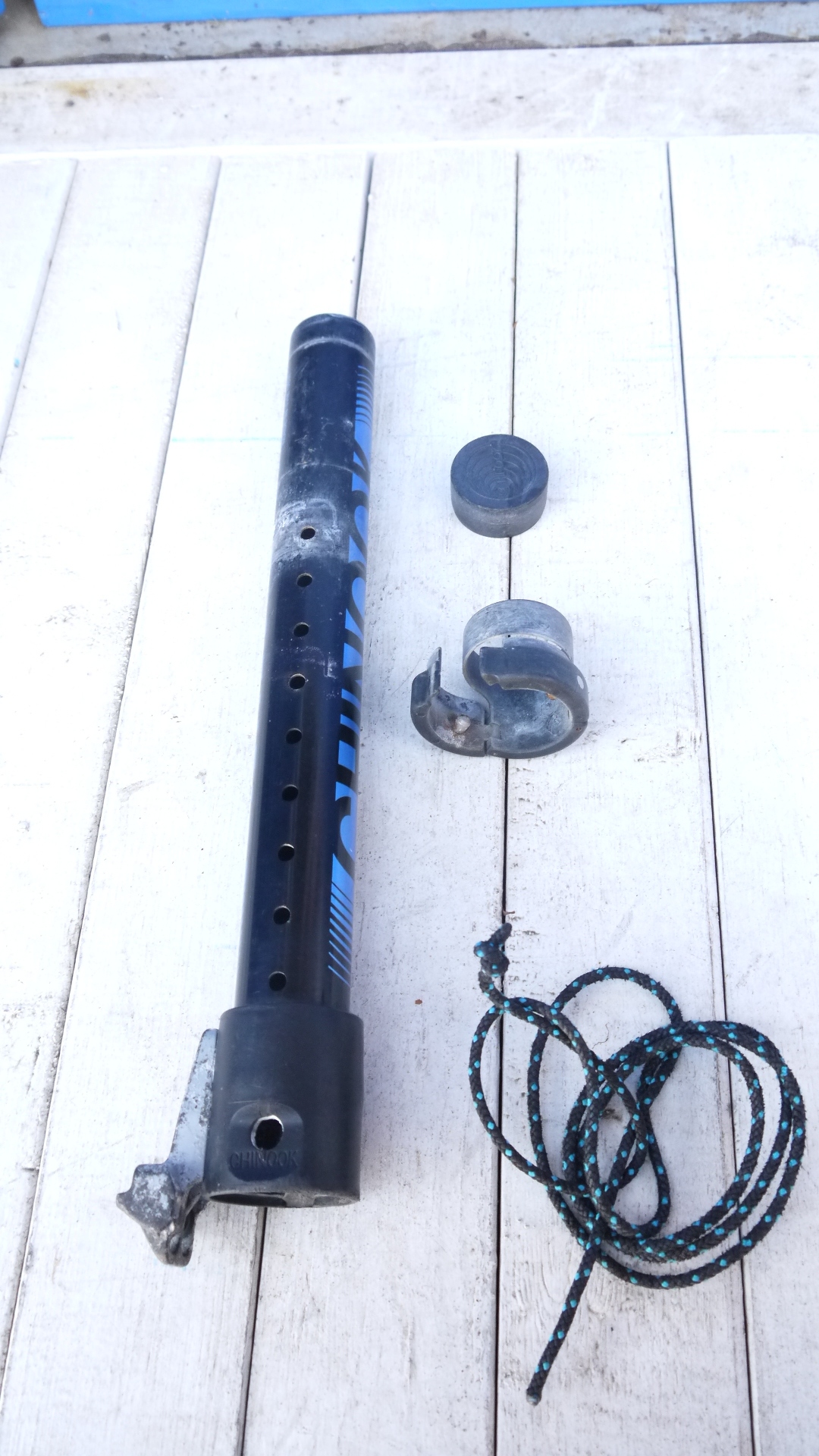

チノックのパイプの部品を作業しやすいように 部品を外します

金のこで、この部分から切り落とします

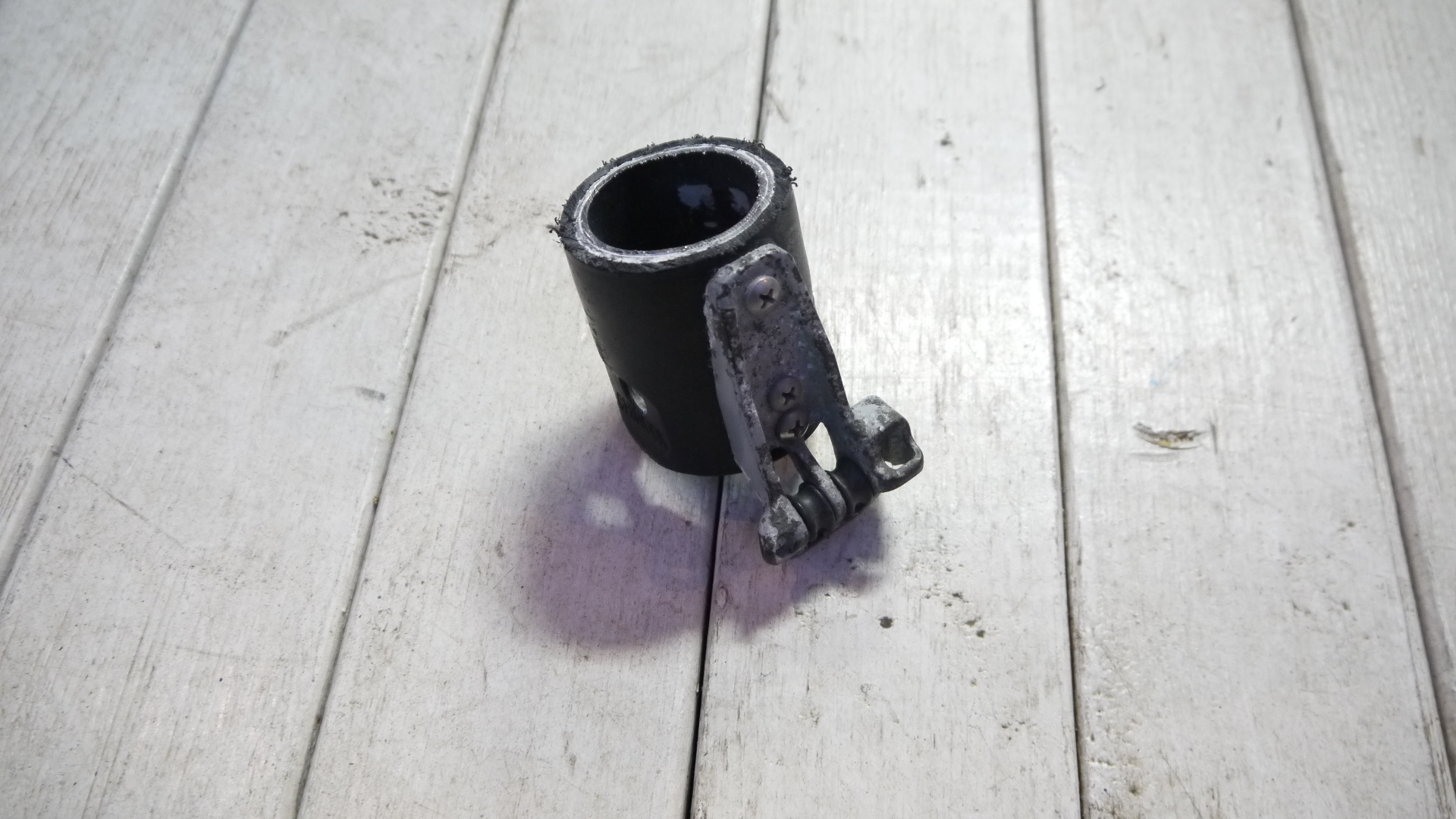

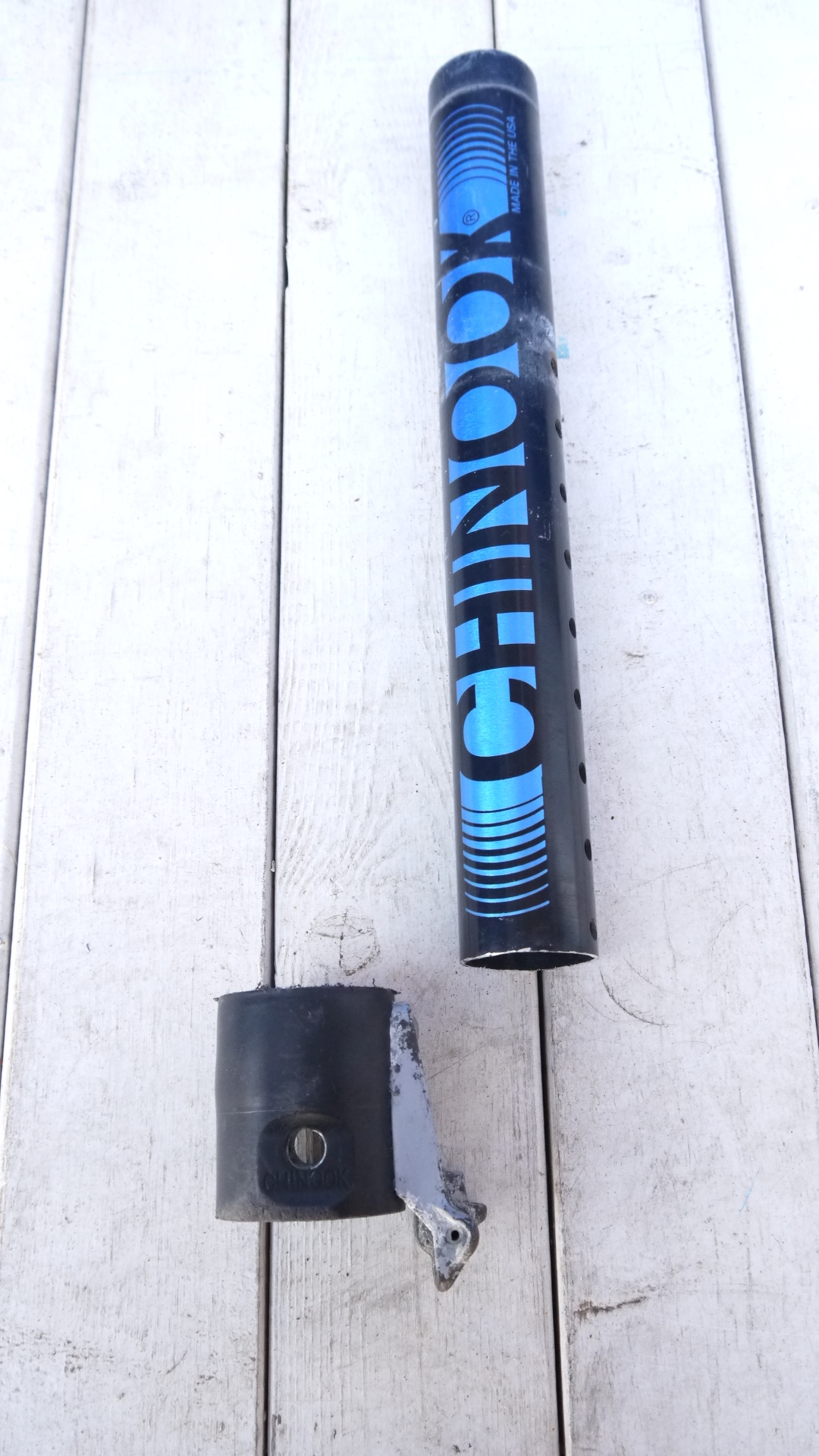

切り落としたチノックのクリートベースです つなぎ目ぎりぎりを斬ります こちらは使用しません

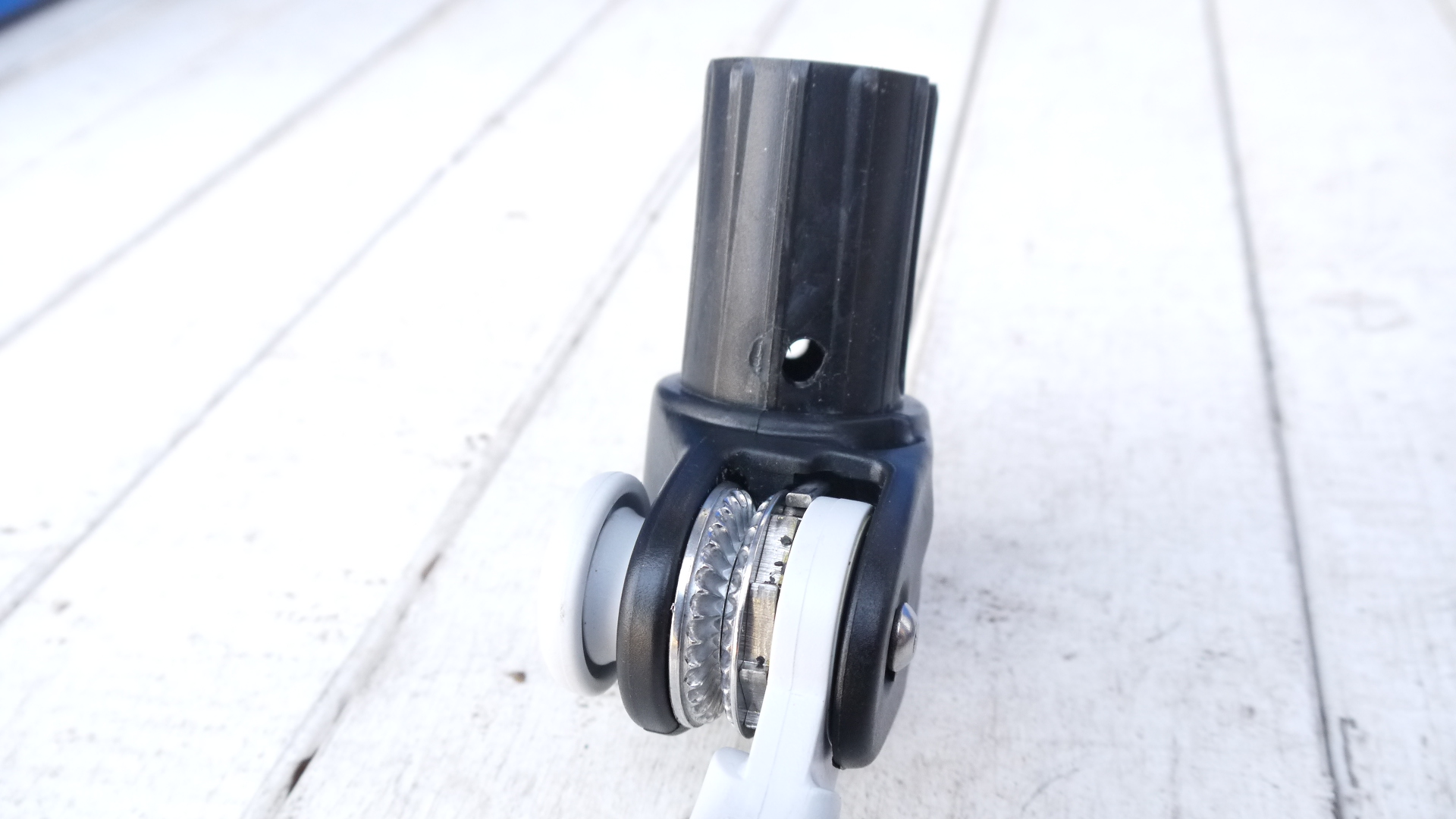

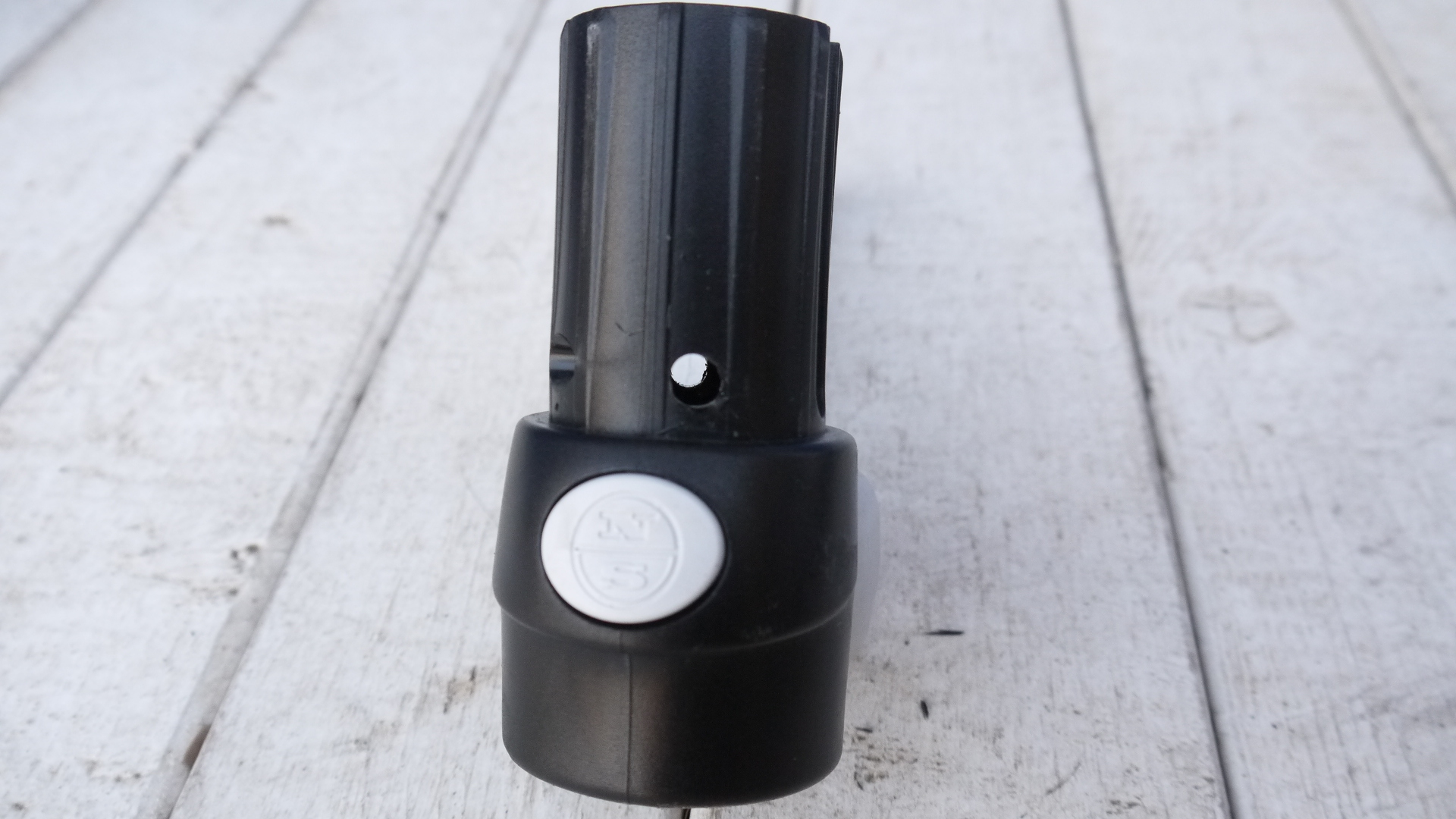

パワーエクステンションに、入れて見ます チノックのパイプのストッパー用の穴が、 この位置に来るようにして印をつけます 反対側の穴にも　印をつけます この位置は重要です

ドリルで6mmの穴を開けます *実践ではパイプをパワーエクステンションに テープで留めて動かないようにして、 ドリルで穴を空けました

反対側にも　ドリルで6mmの穴を開けます

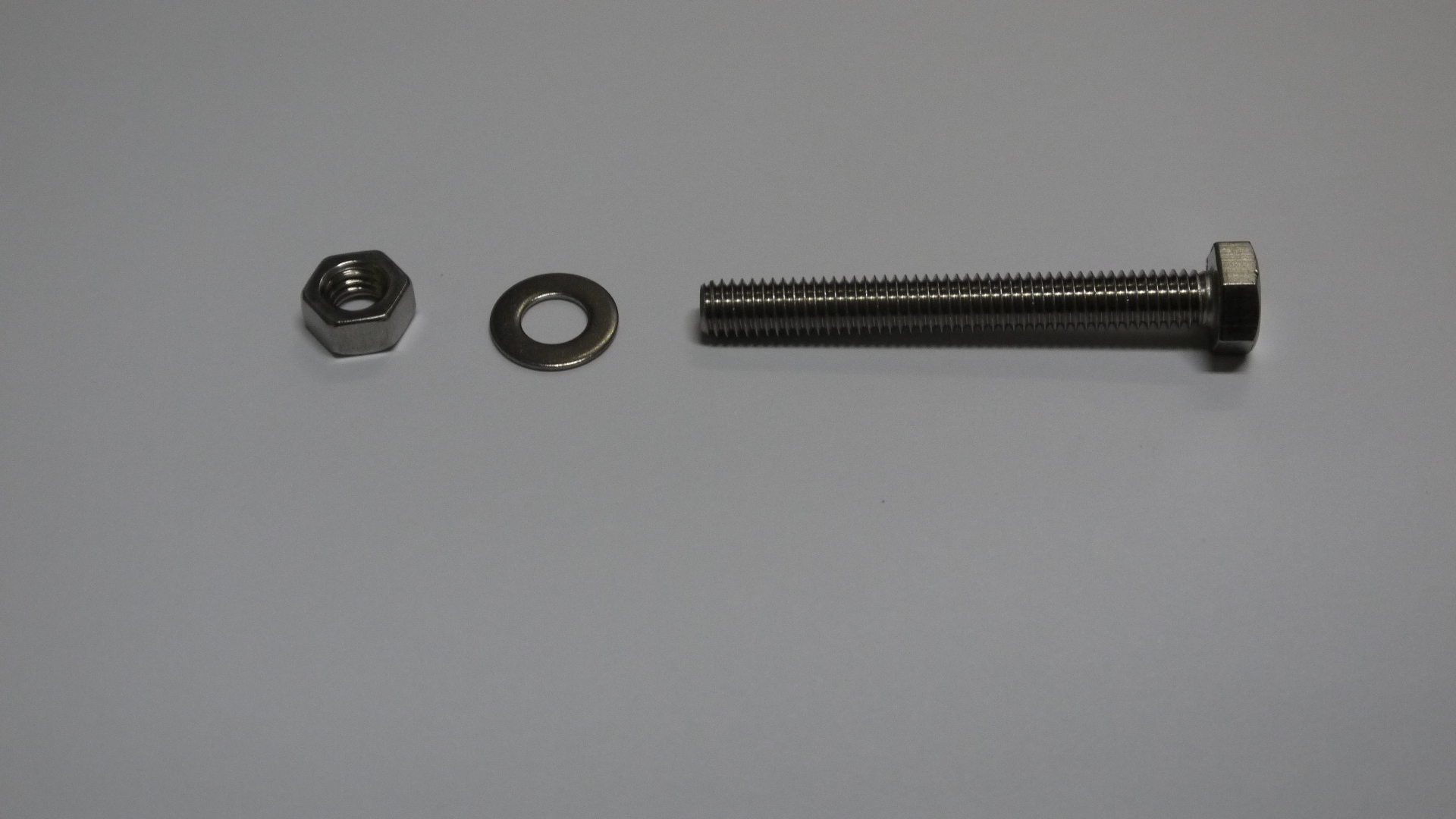

ネジはステンレスを使用 6x50mmです ネジロックを付けて留めてください

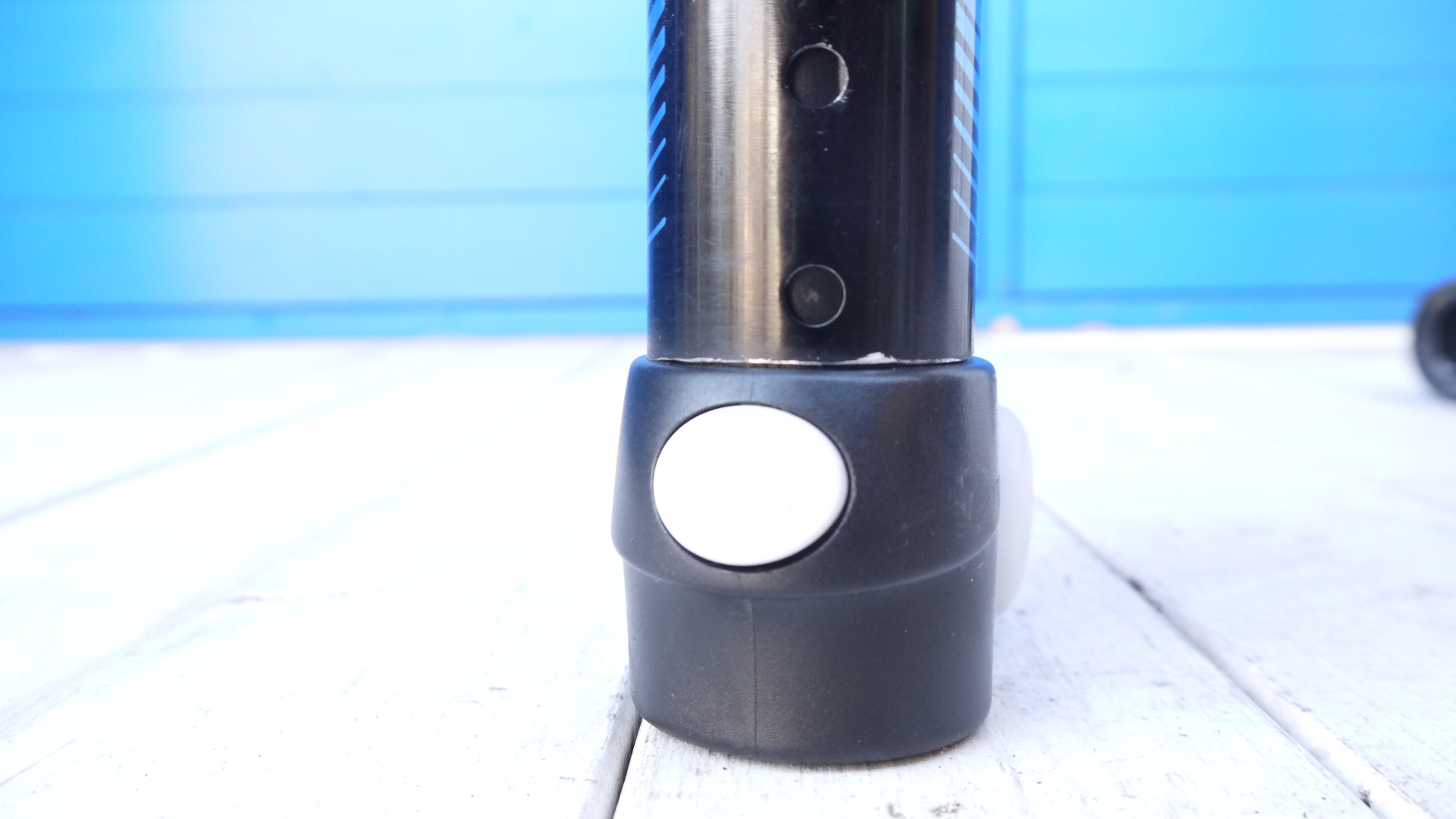

このようにネジを付けます

取り付けたネジの上のパイプの穴には 内部のパワーエクステンションがあるので エクステンションストッパーピンが入りません ドリルで貫通の穴を空けます

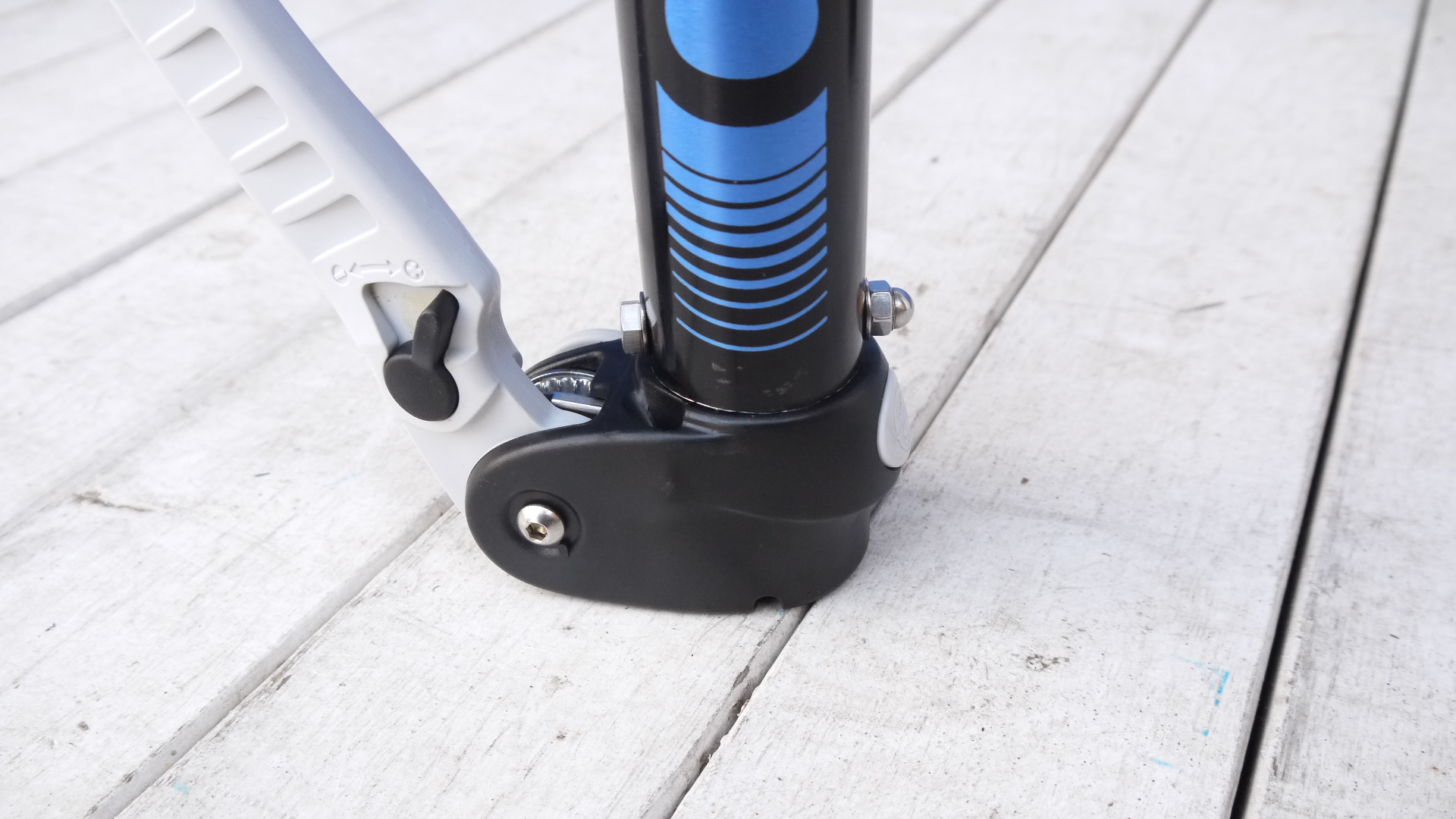

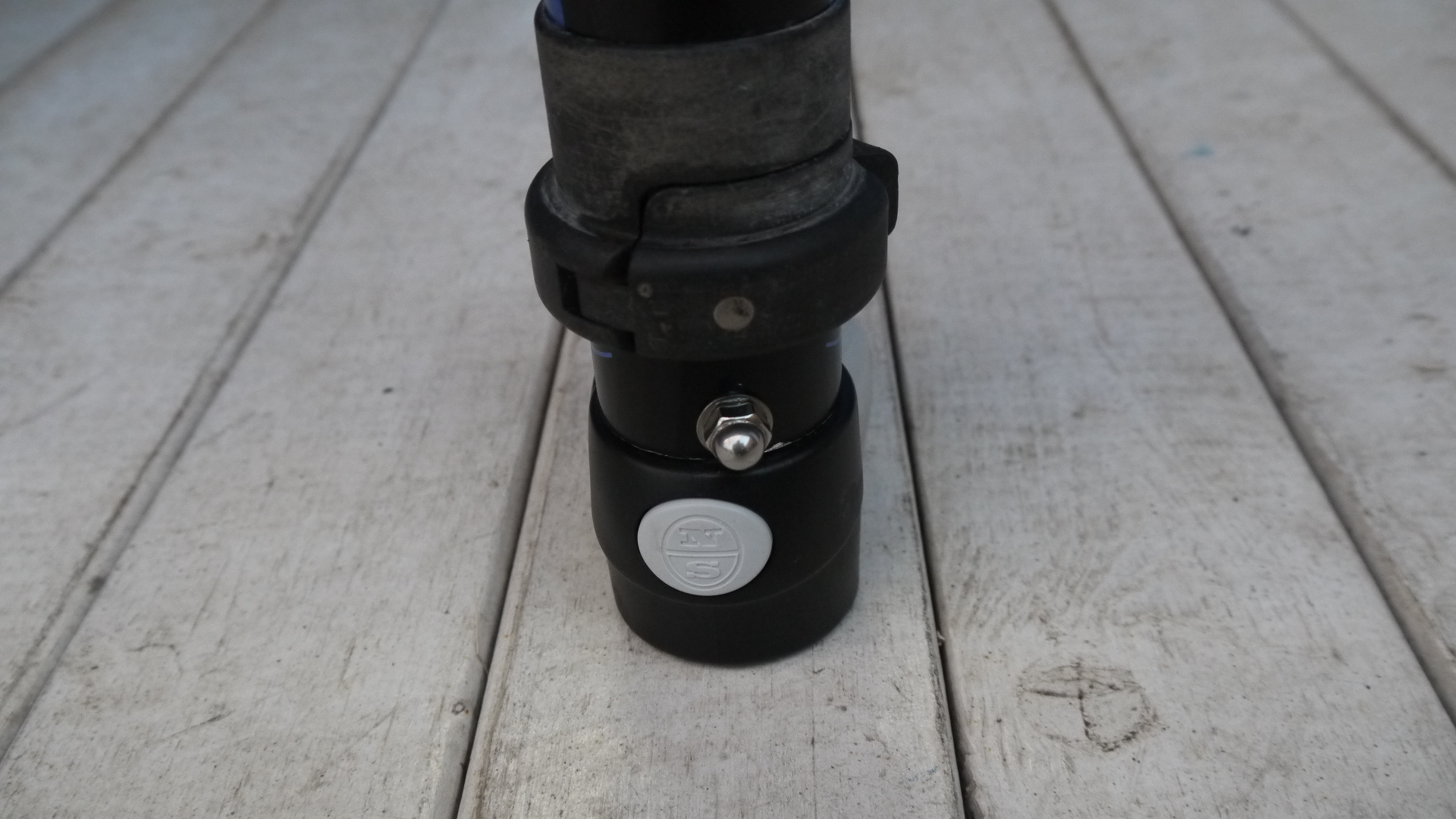

このように下までストッパーが使えるようにする きれいに見えるように袋ナットを使用

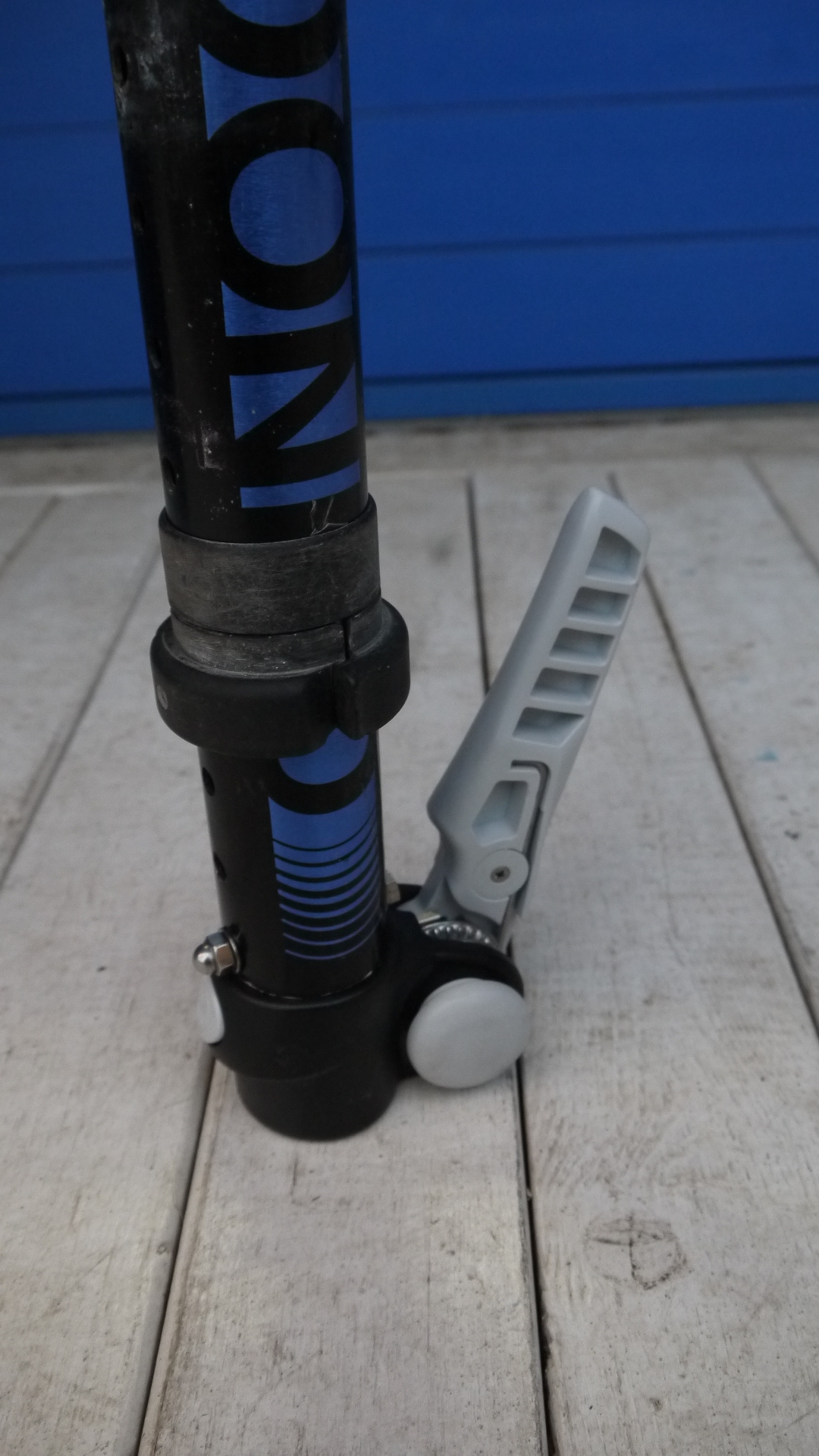

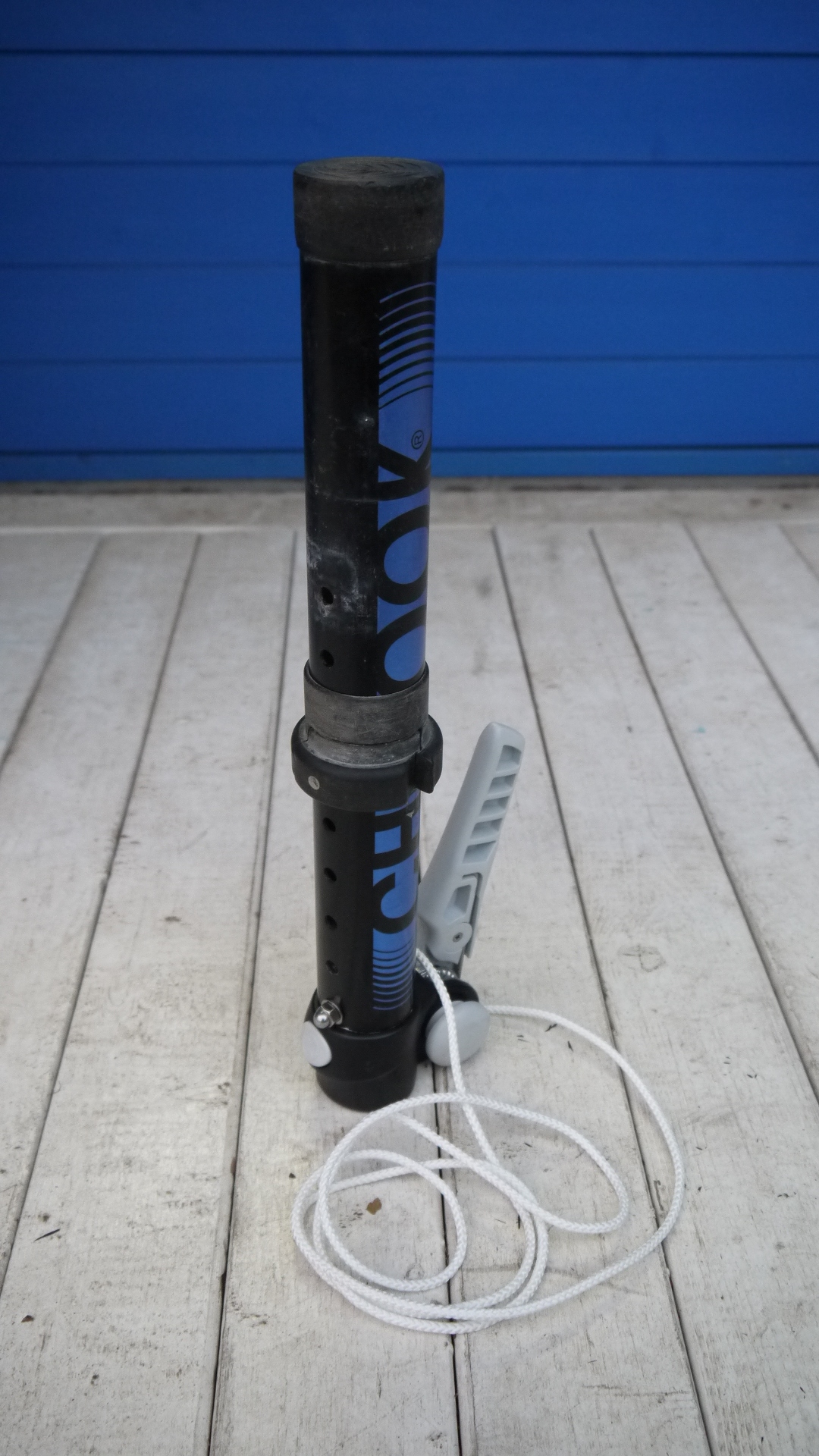

完成です 延長範囲は5〜23cmです
