ＳＴＲＥＡＭＬＩＮＥＤ
ストリームライン
|
真鍮ブラシで磨いたネジ穴 |
 |
ウレタンが外れたプレート |
 |

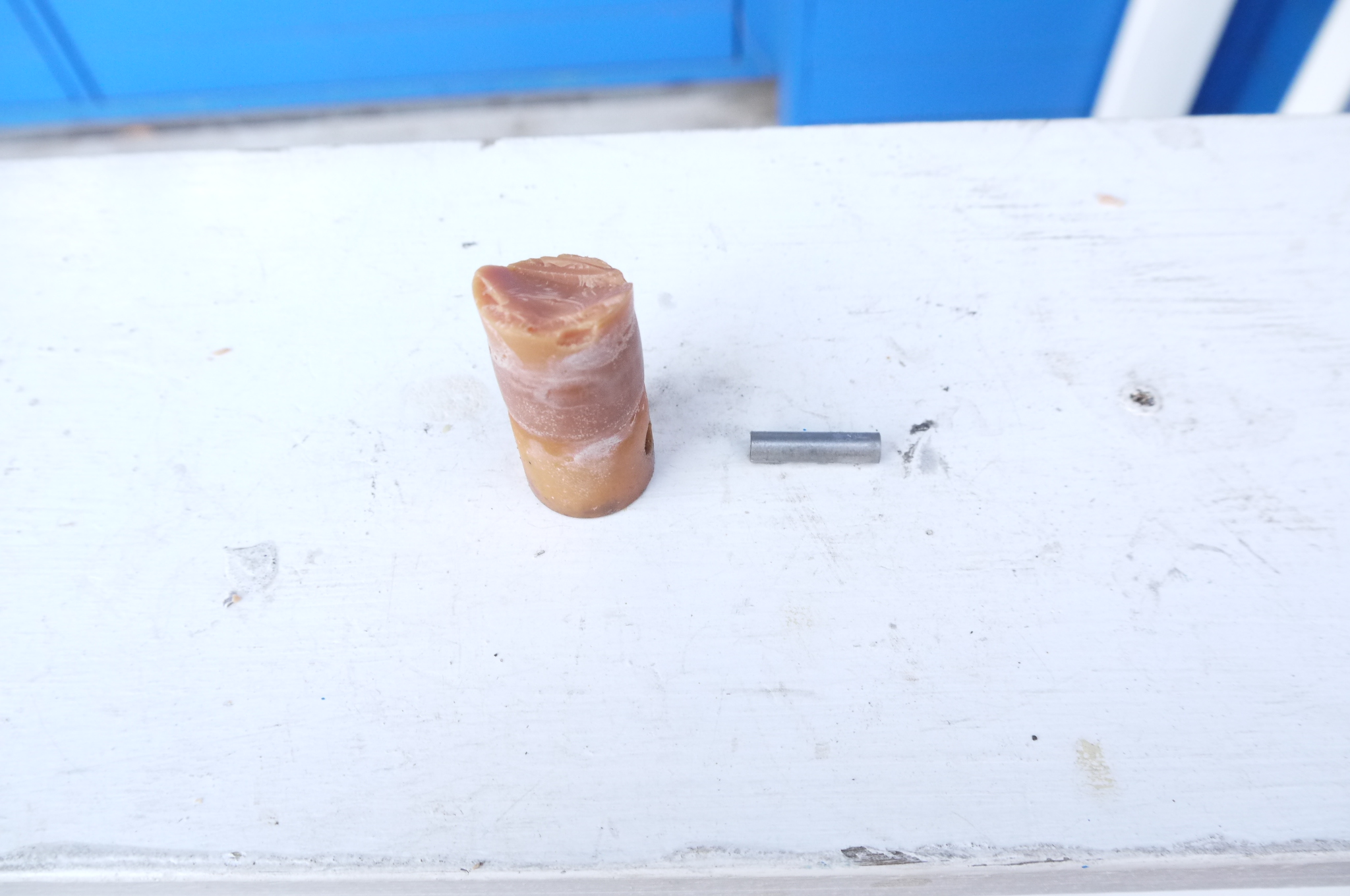

外れたウレタンにはピンが入っている |
 |

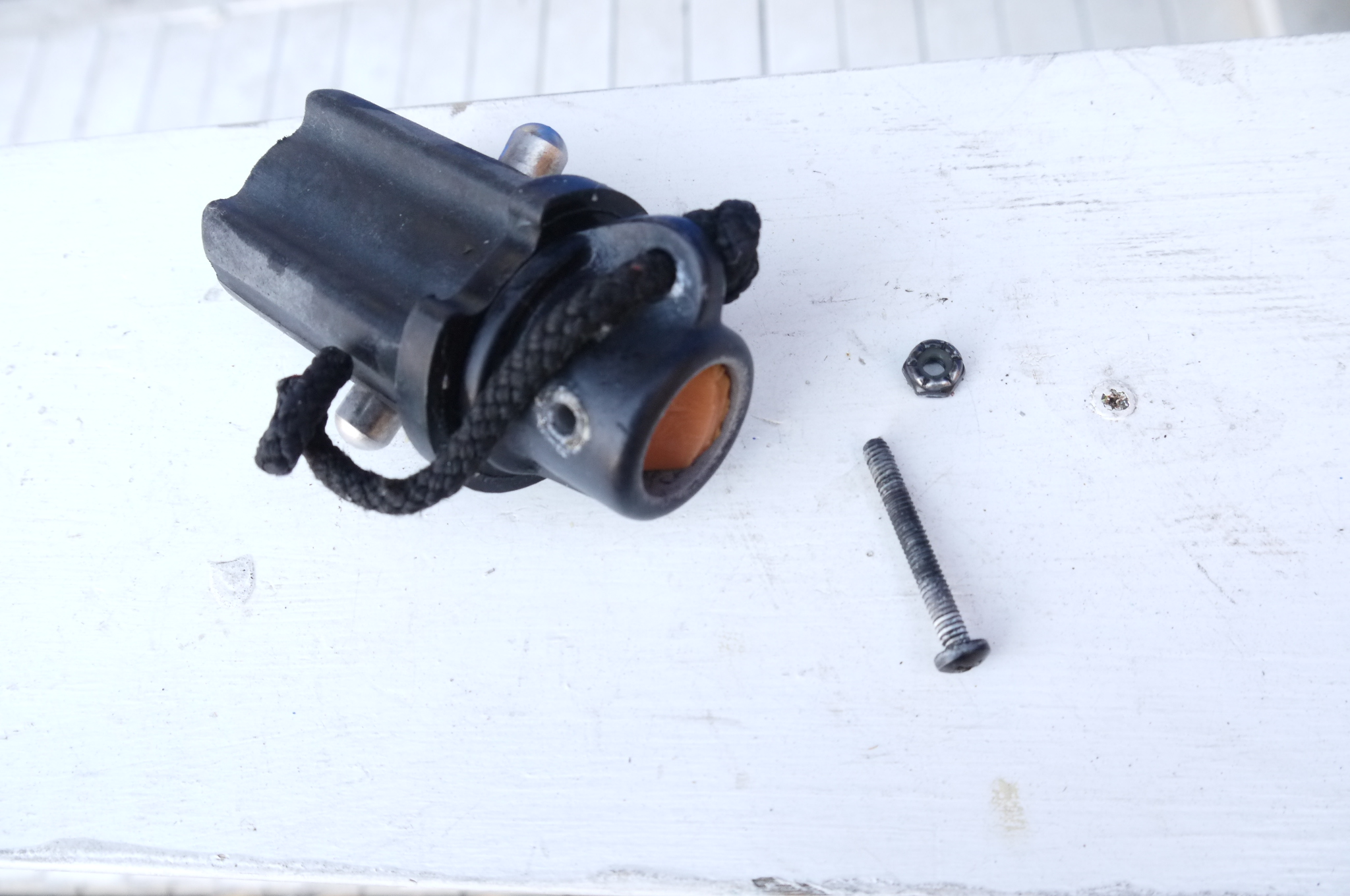

ドライバーとレンチでネジを外す |
 |

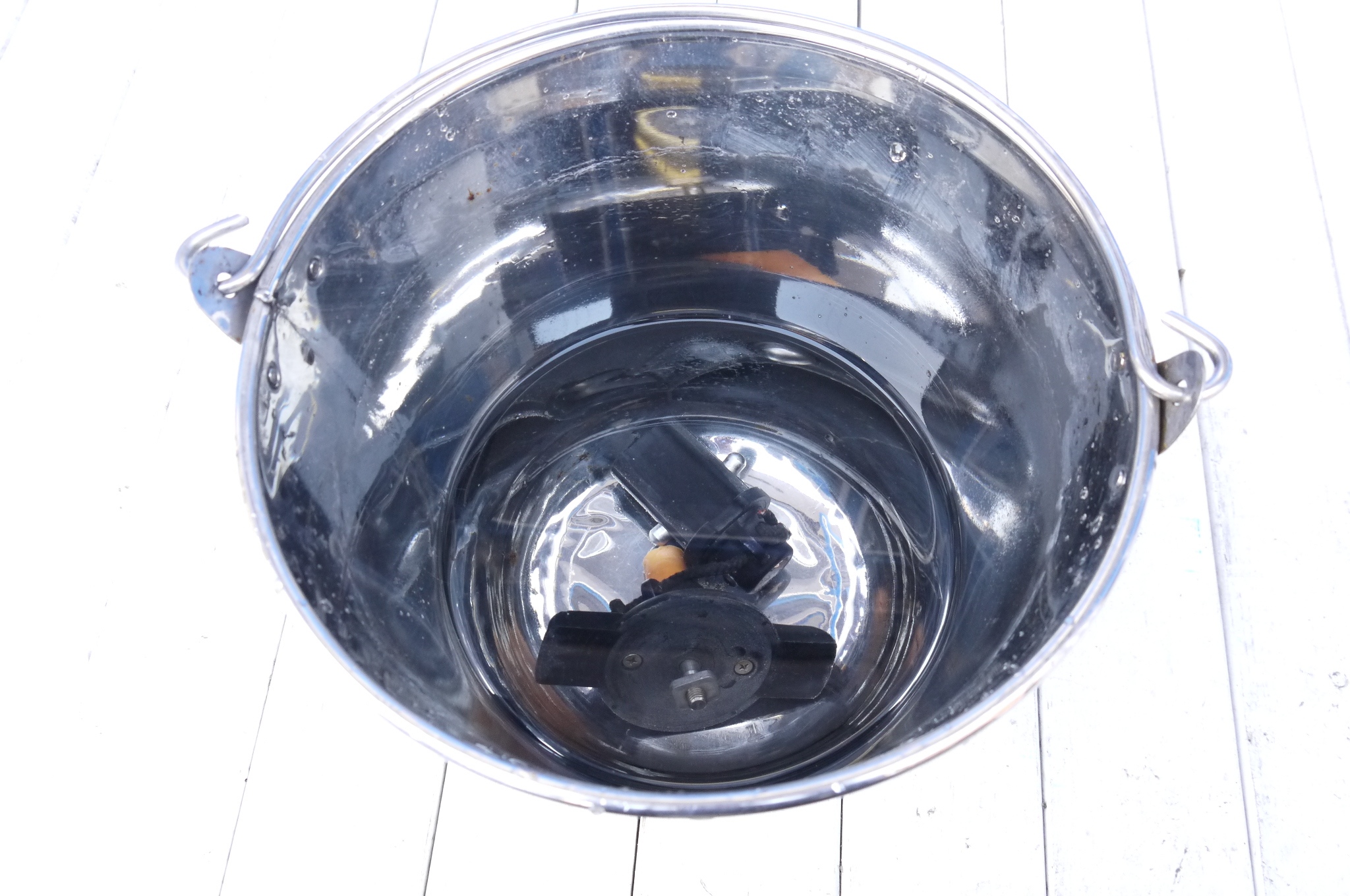

真水の中に浸します 最低でも1日です 洗濯機に入れてまわすのも良いかも・・・ 塩分を取り除きます |
 |
USカップタイプ シングルリリースカップ付き ￥11,000 WHITECAP販売価格 ￥9,900 Wリリースカップ付き ￥12,000 WHITECAP販売価格 ￥10,800 全国代引き配送費無料 |
 |

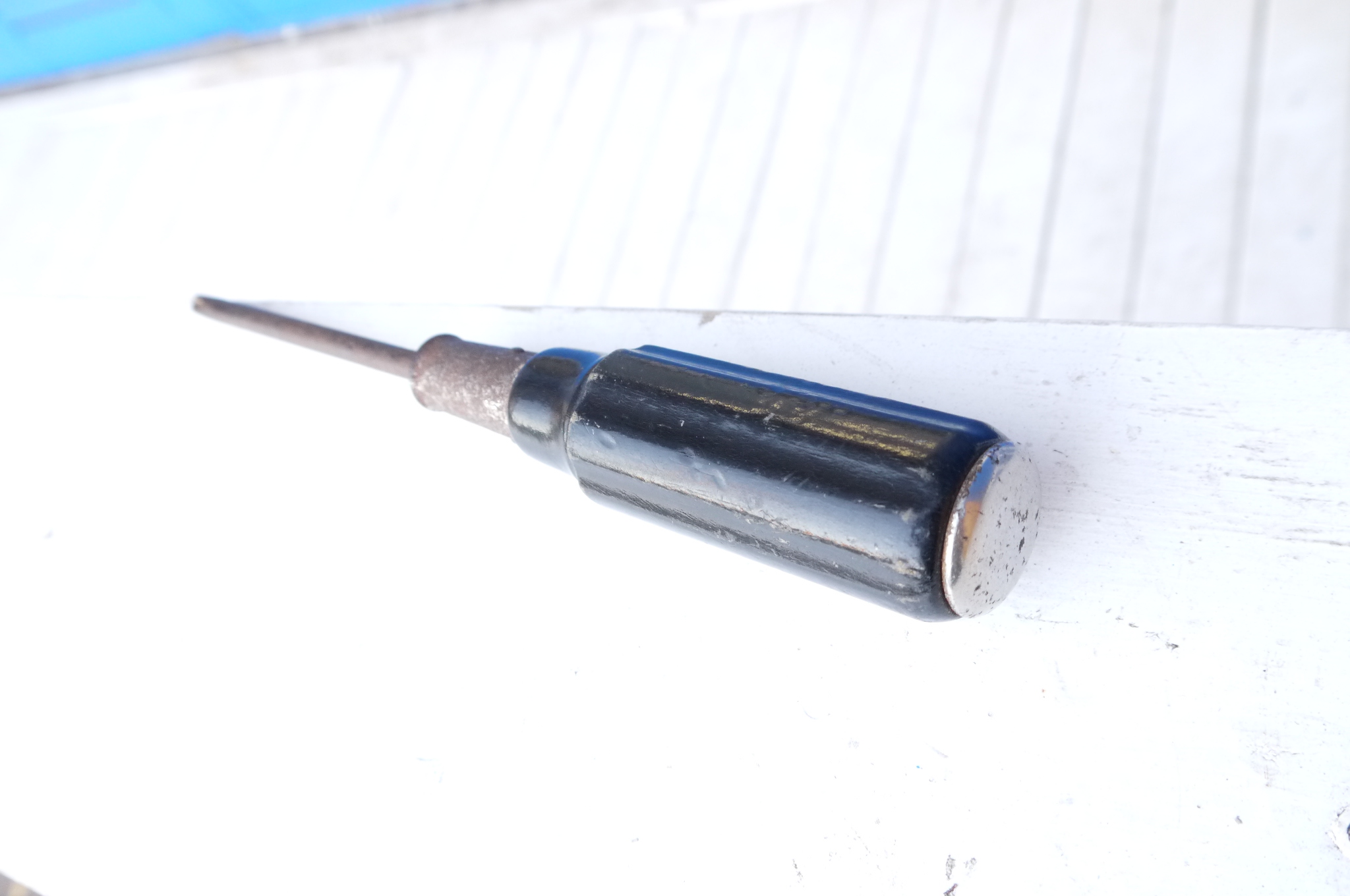

貫通ドライバー 前から後ろまで1本の棒です |
 |
真鍮ブラシで磨く前のネジ穴 |
 |

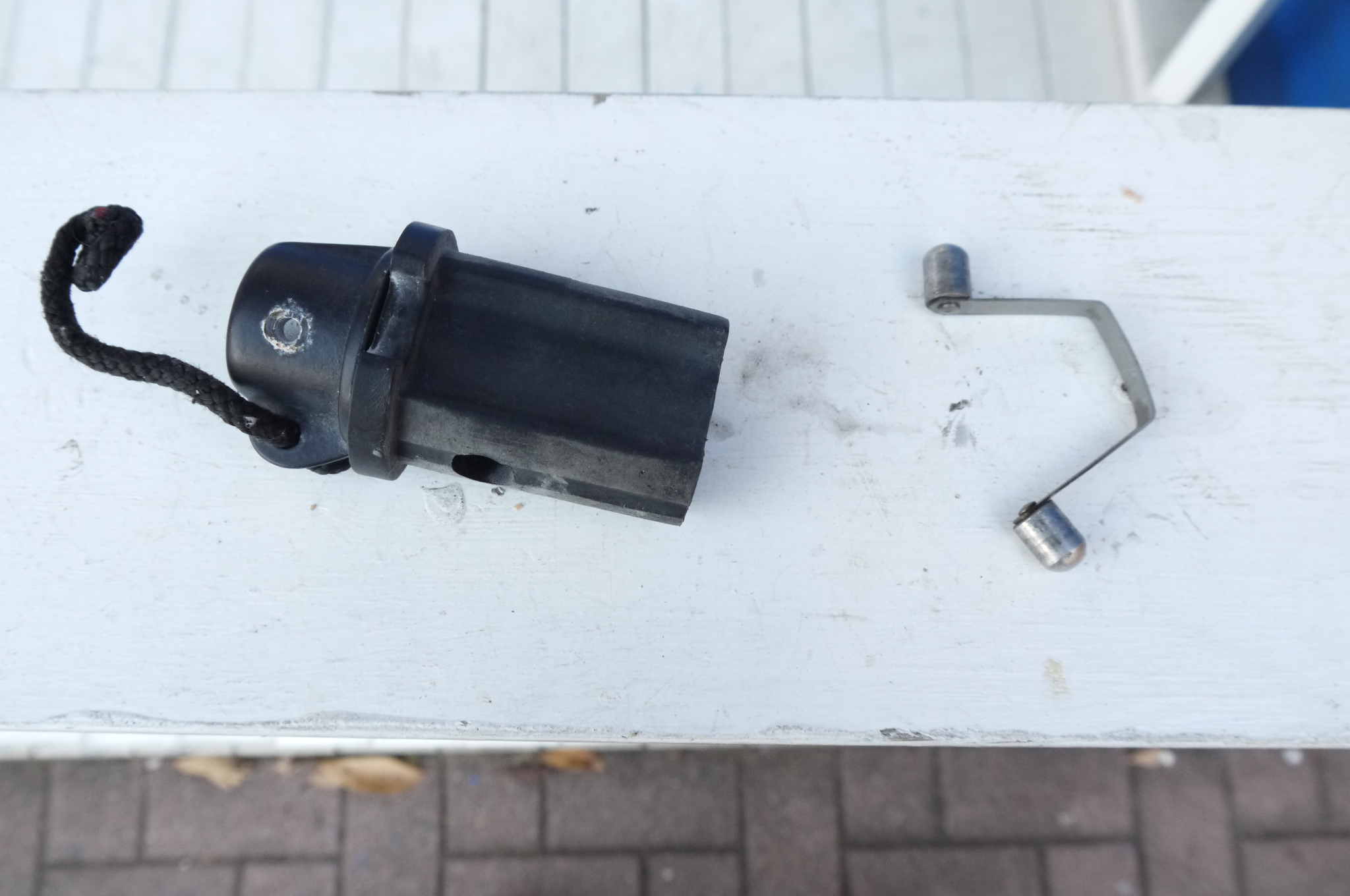

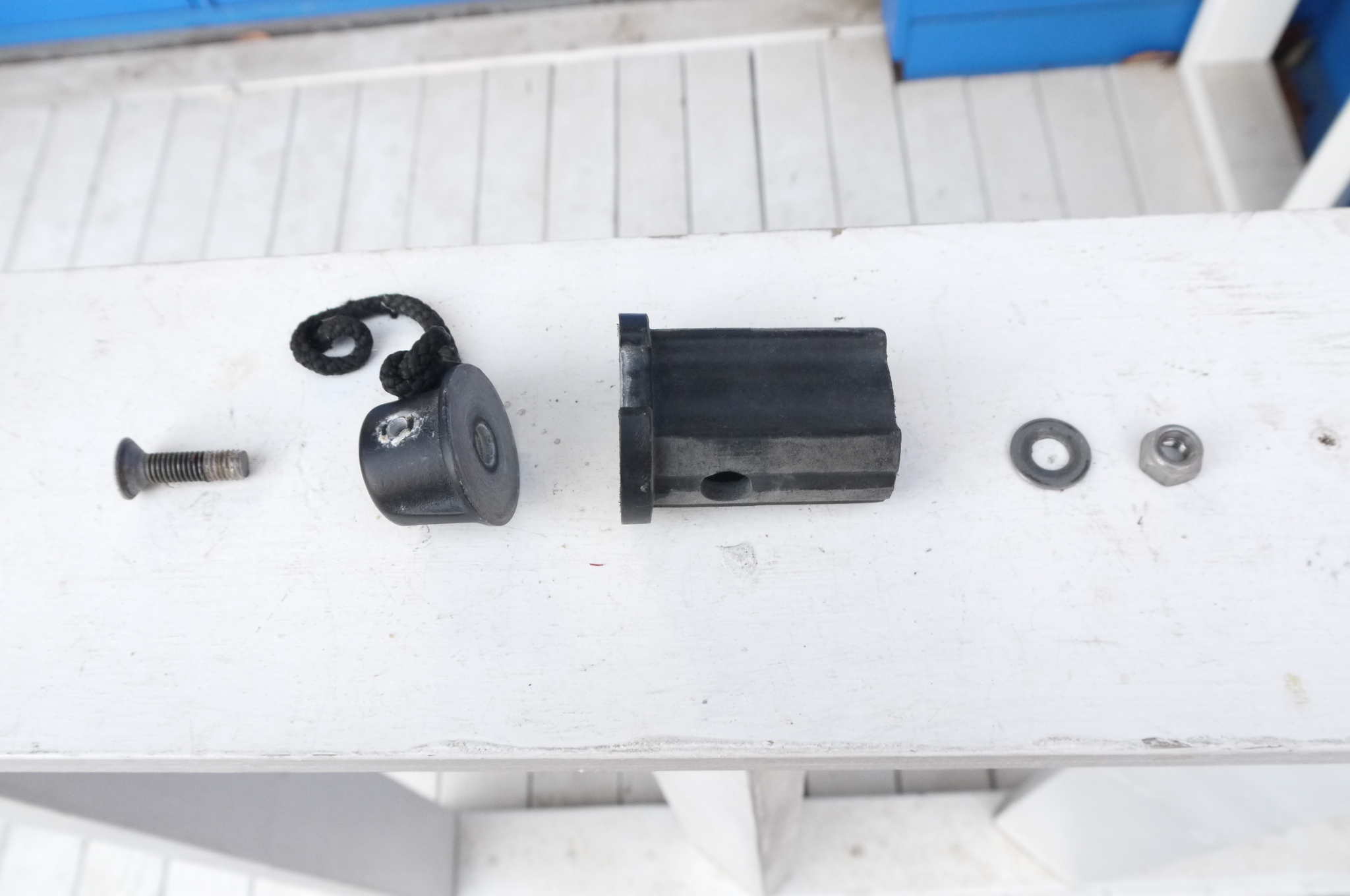

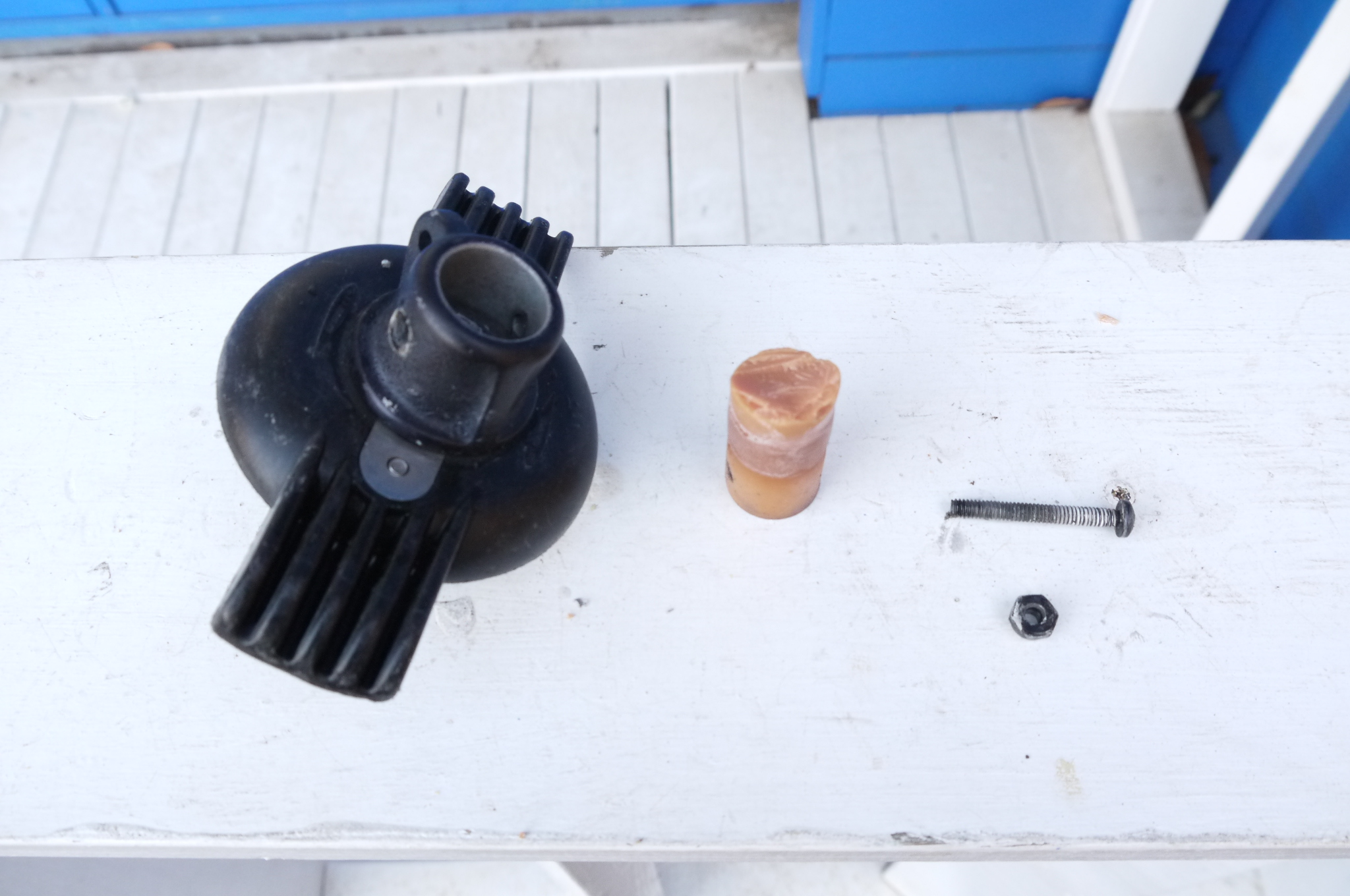

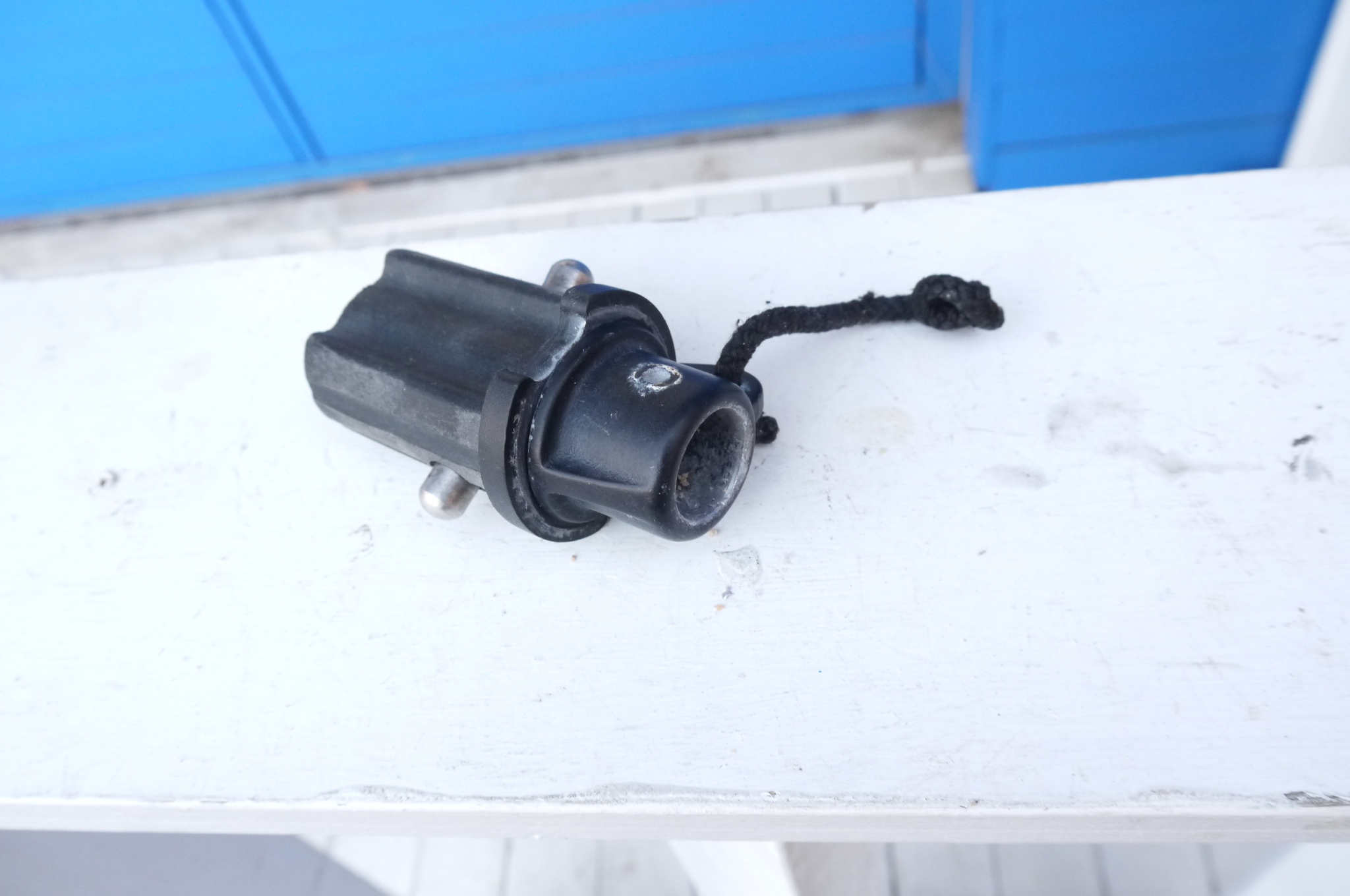

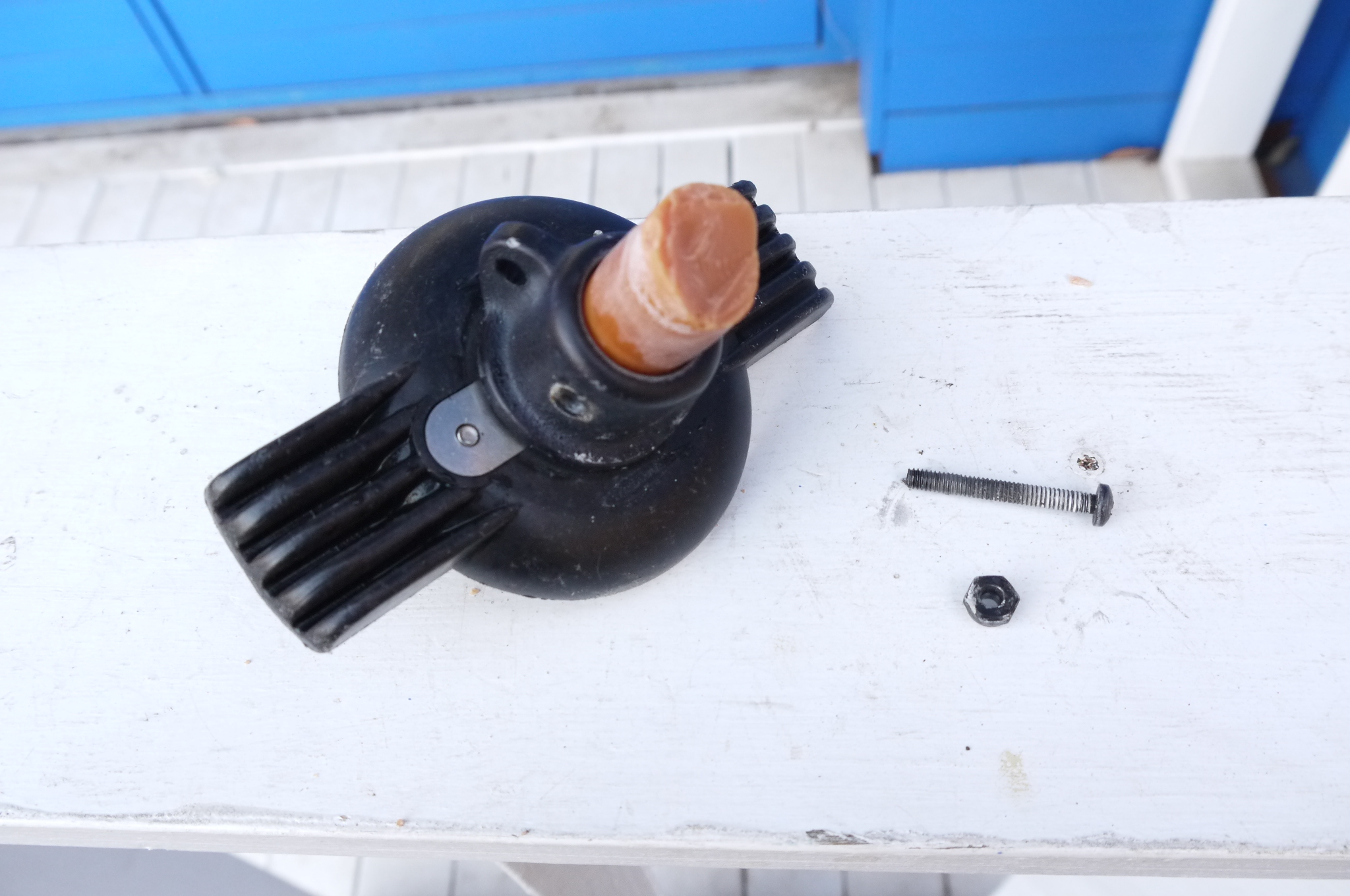

ウレタンラバーを外したＵＳカップ部分 |
 |
引き抜くか 押し出してピンを取る |
 |
回しながら引き抜いてウレタンを取る |
 |
セーフテイーシートを外す 外さなくても出来ます 外してある方が作業がしやすい |
 |

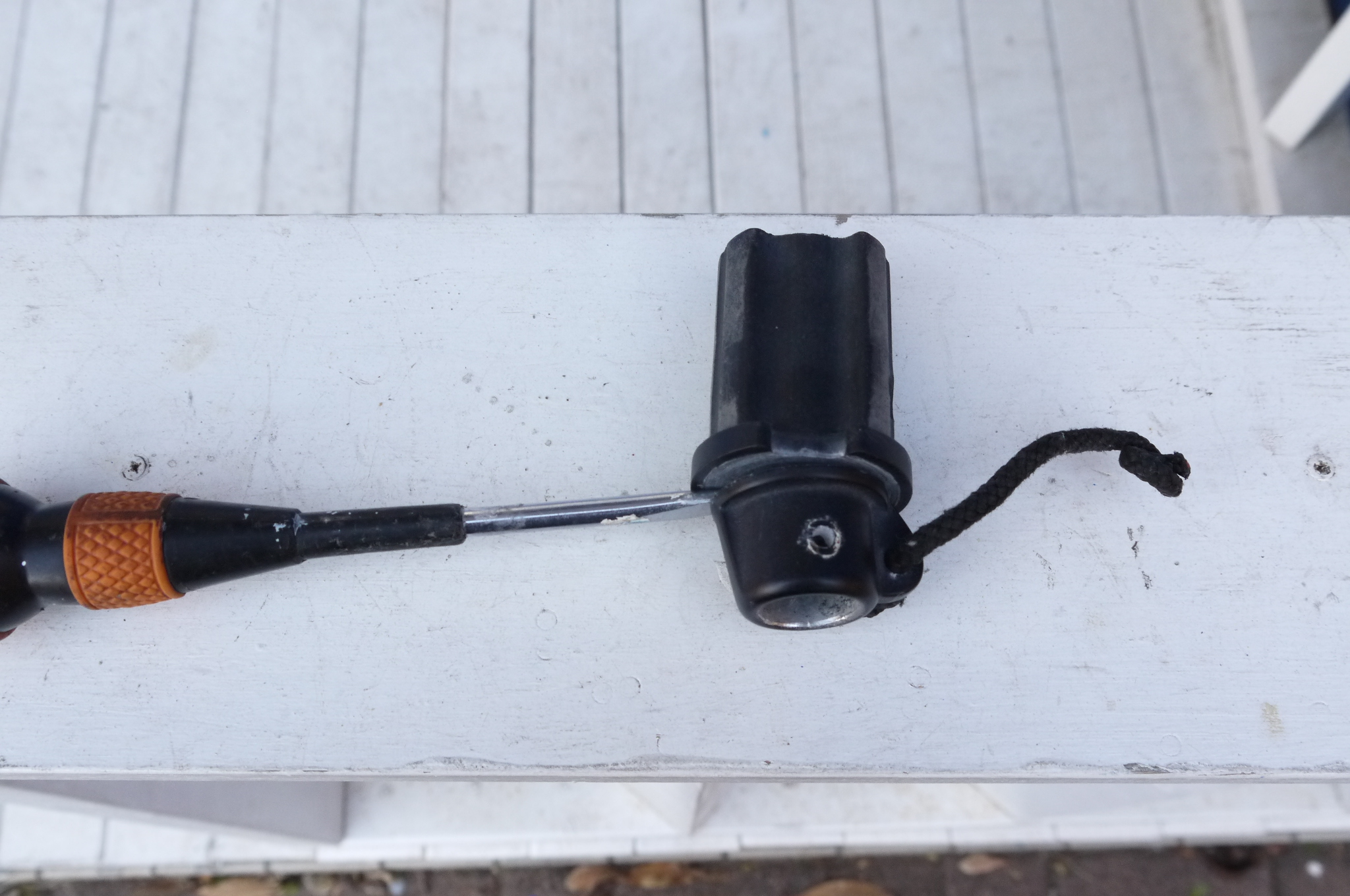

まずは USカップがあるほうから ドライバーとレンチでネジとナットを外す ドライバーを回す前に必ず ドライバーをネジ頭に入れて 金づちでたたく そうするとネジがゆるくなる 貫通ドライバーが良いが 普通のドライバーでも十分です |
 |
ユーロピンタイプ ユーロシングルリリース ￥11,000 WHITECAP販売価格 ￥9,900 ユーロWリリース ￥12,000 WHITECAP販売価格 ￥10,800 全国代引き配送費無料 |
 |
ピンを最後まで入れる あとは 外した逆を行い取り付けてゆく |
 |

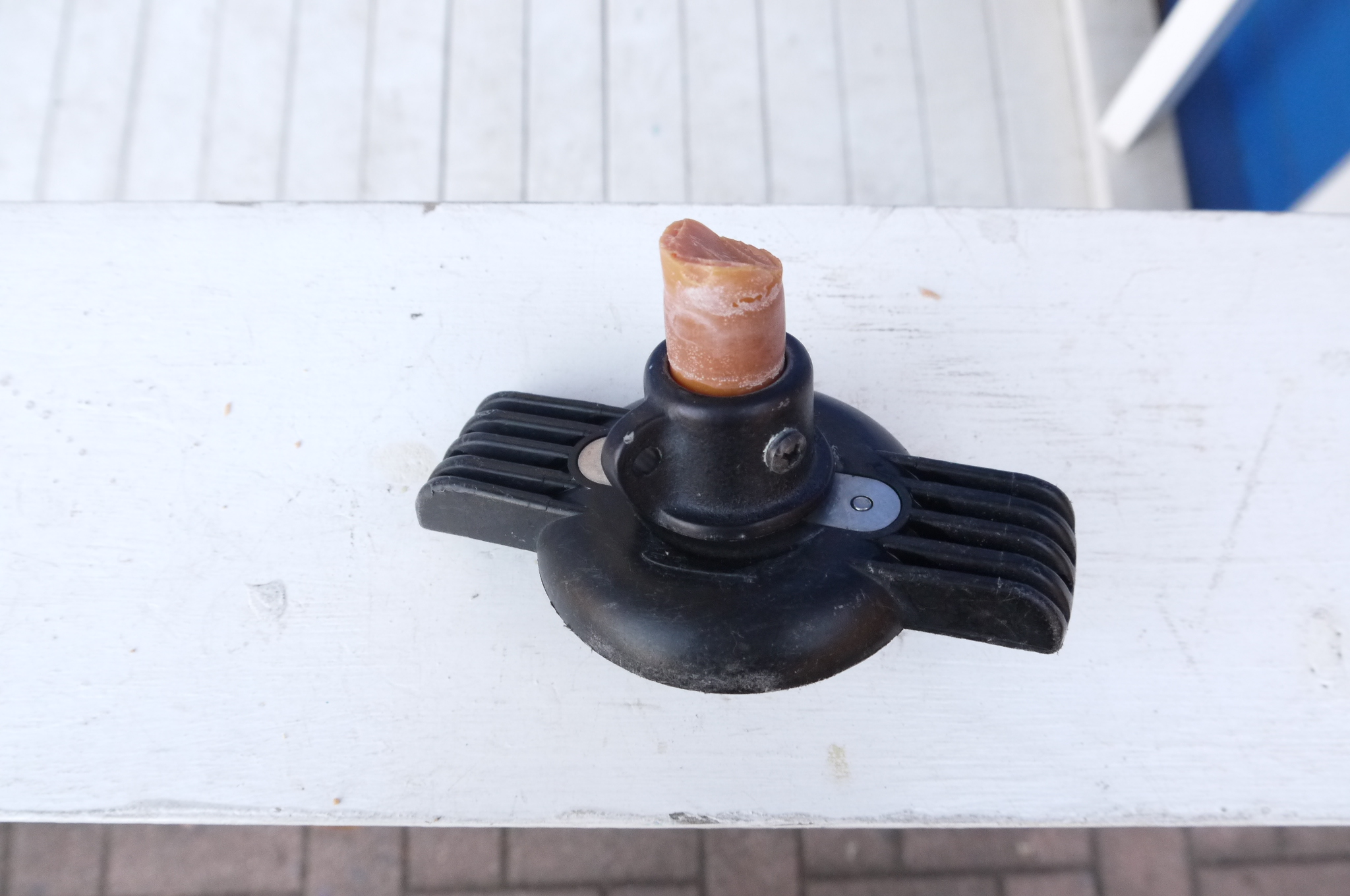

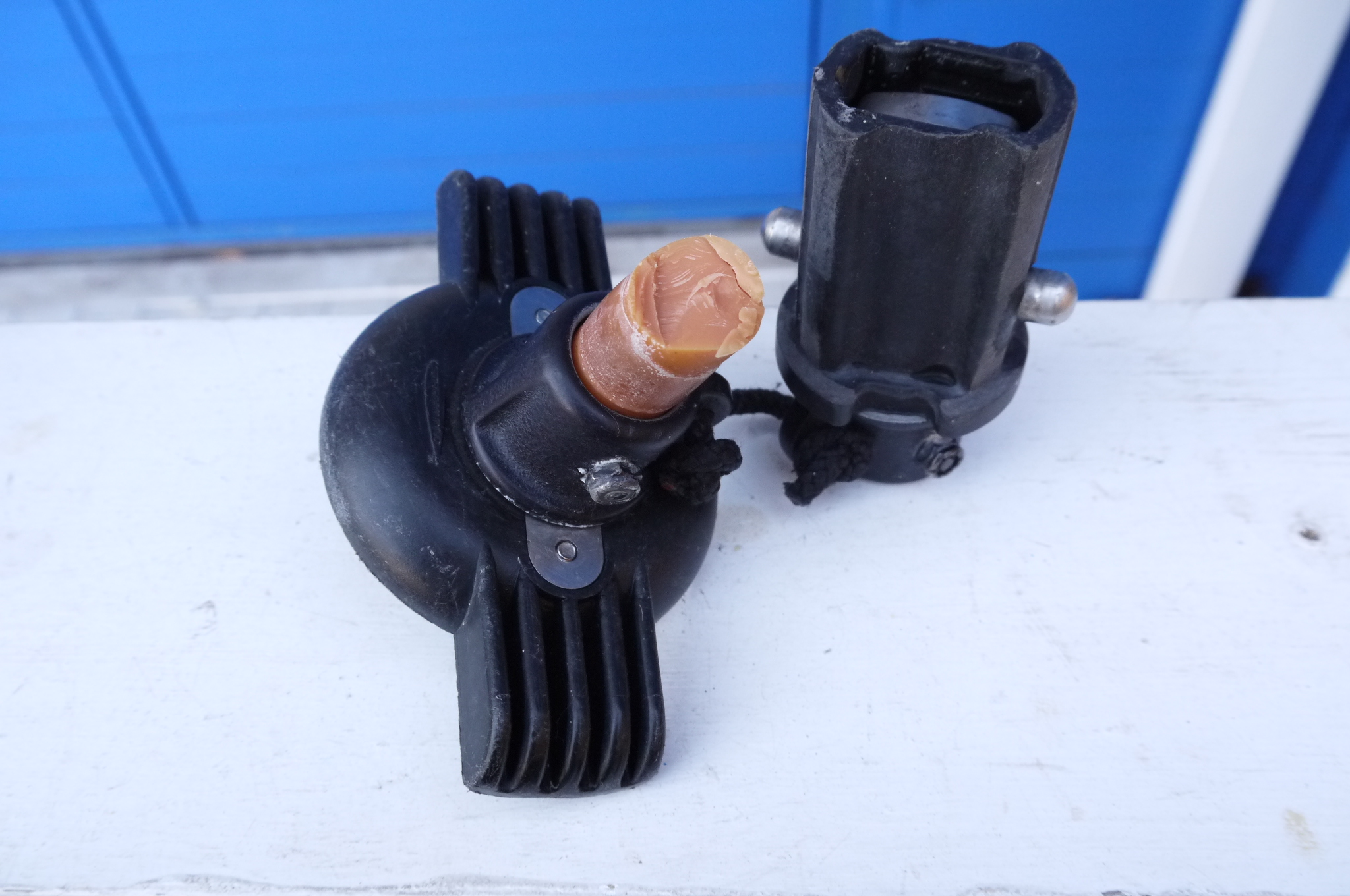

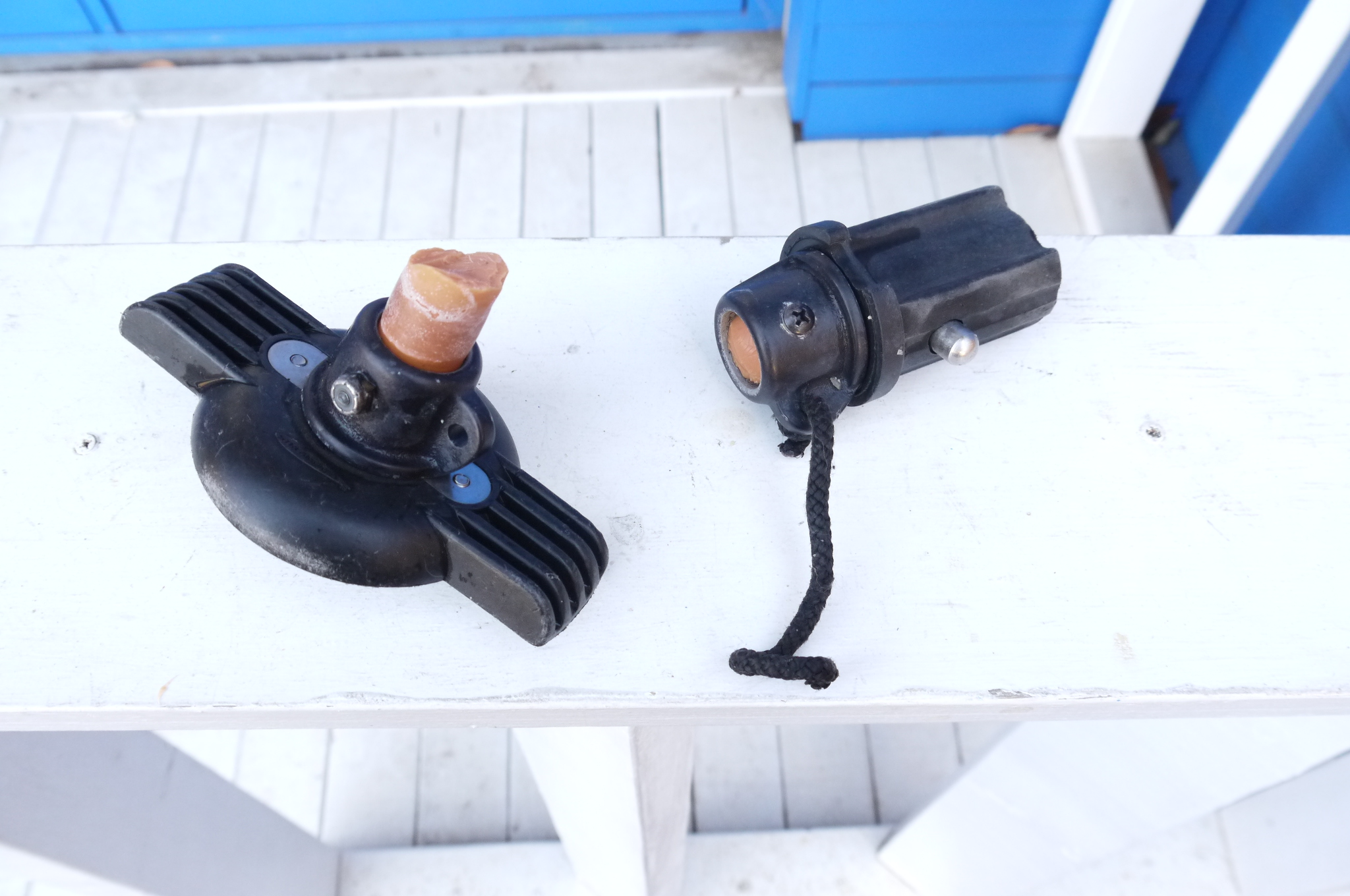

ストリームラインのウレタンラバーが切れています |
 |

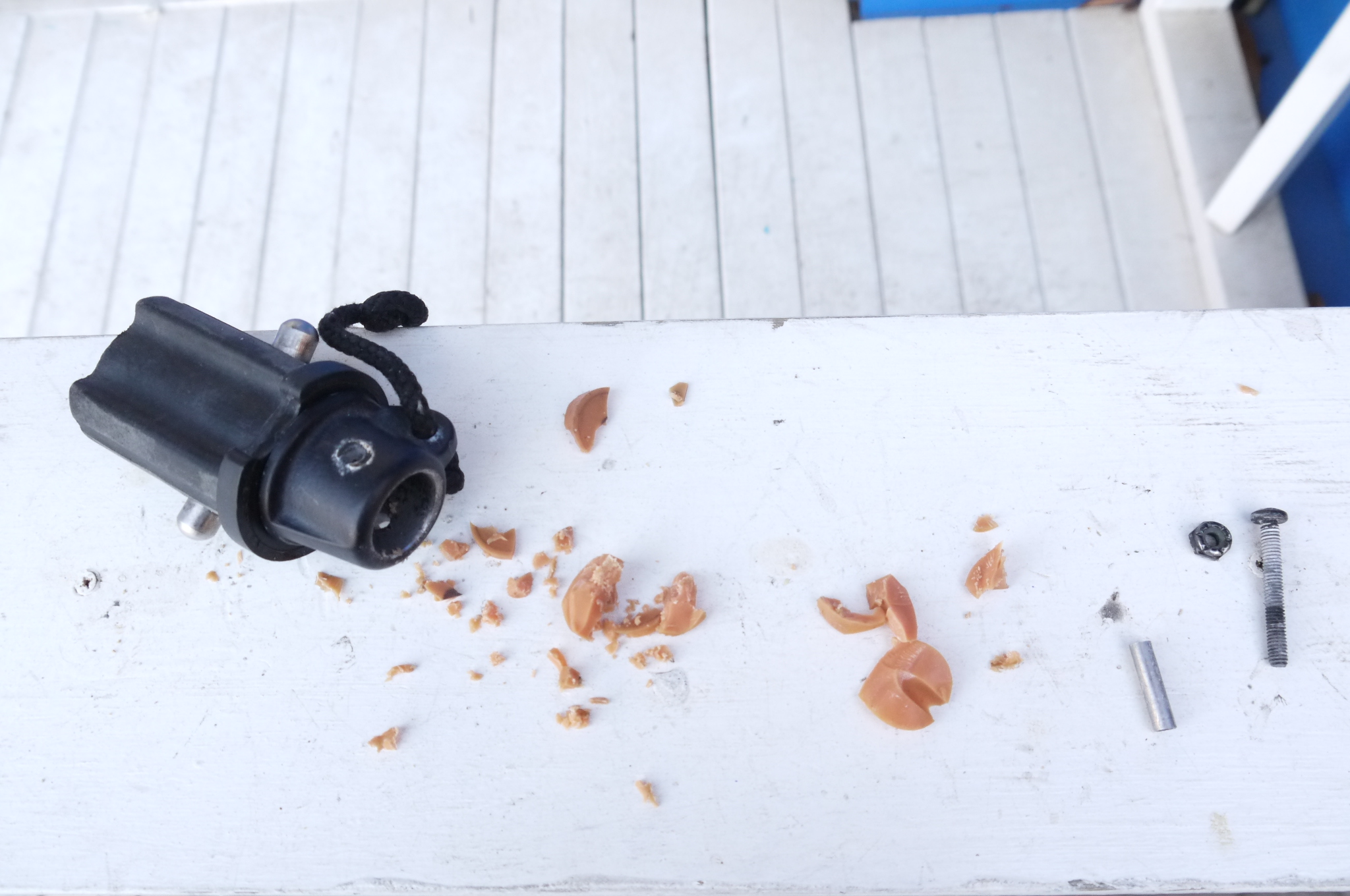

マイナスドライバーでウレタンラバーを取る 古いウレタンだと ボロボロになる ウレタンの中にピンがあるので 傷つけないように |
 |
今度はプレートがある方のウレタンを外す |
 |

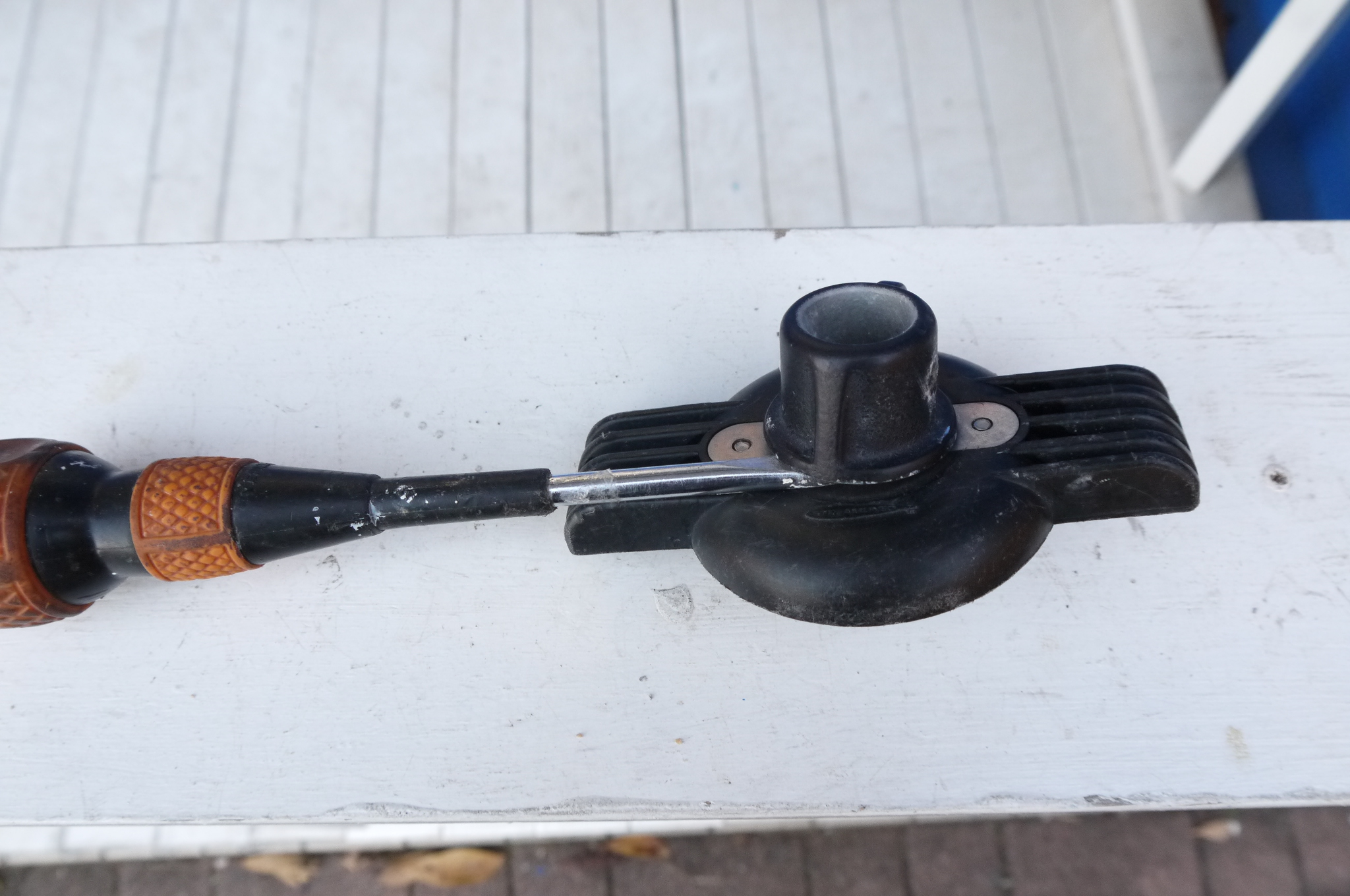

マイナスドライバーでカップピンを外す カップピンを両指で押しながら ドライバーで引き上げて抜く |
 |

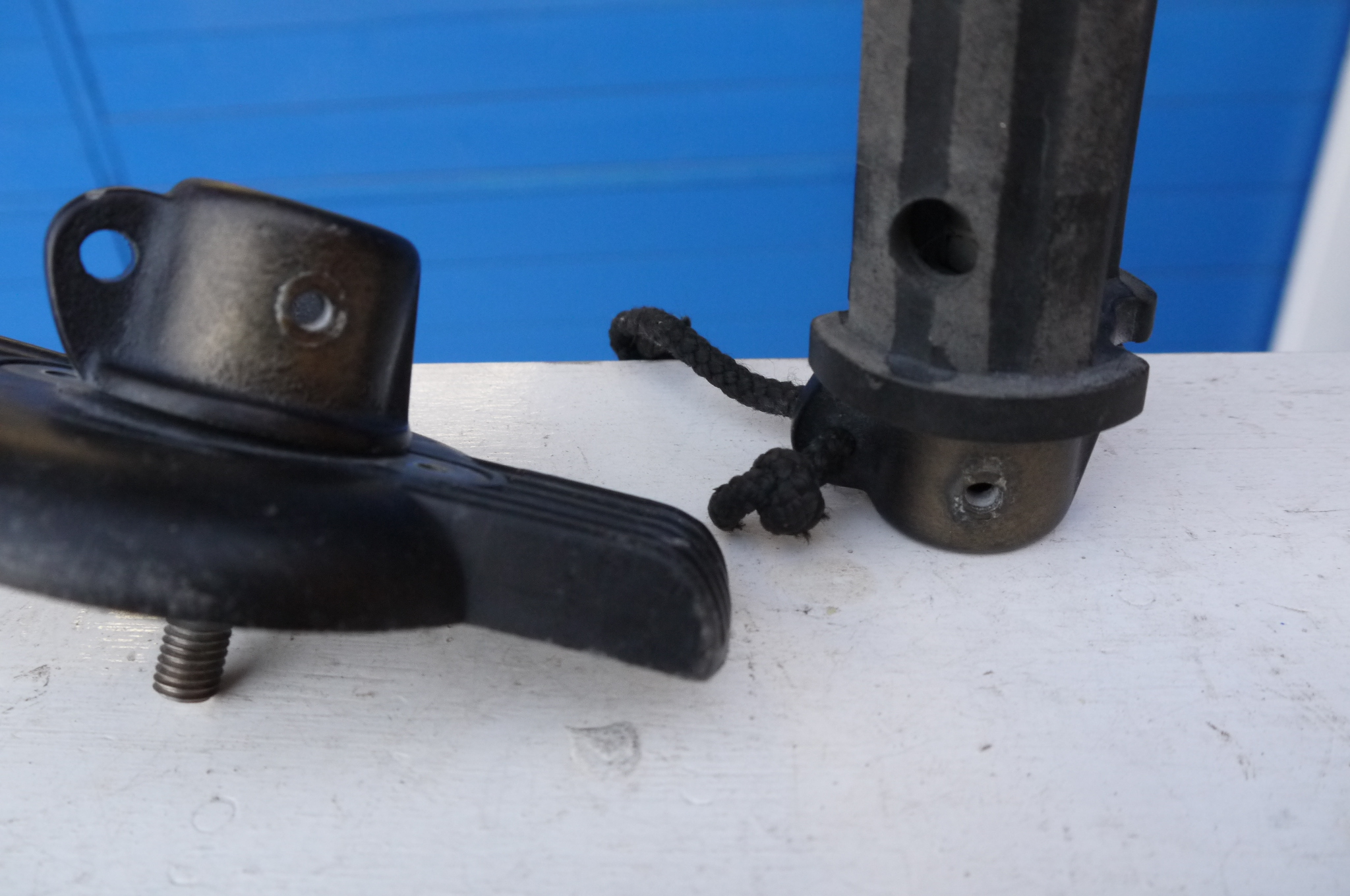

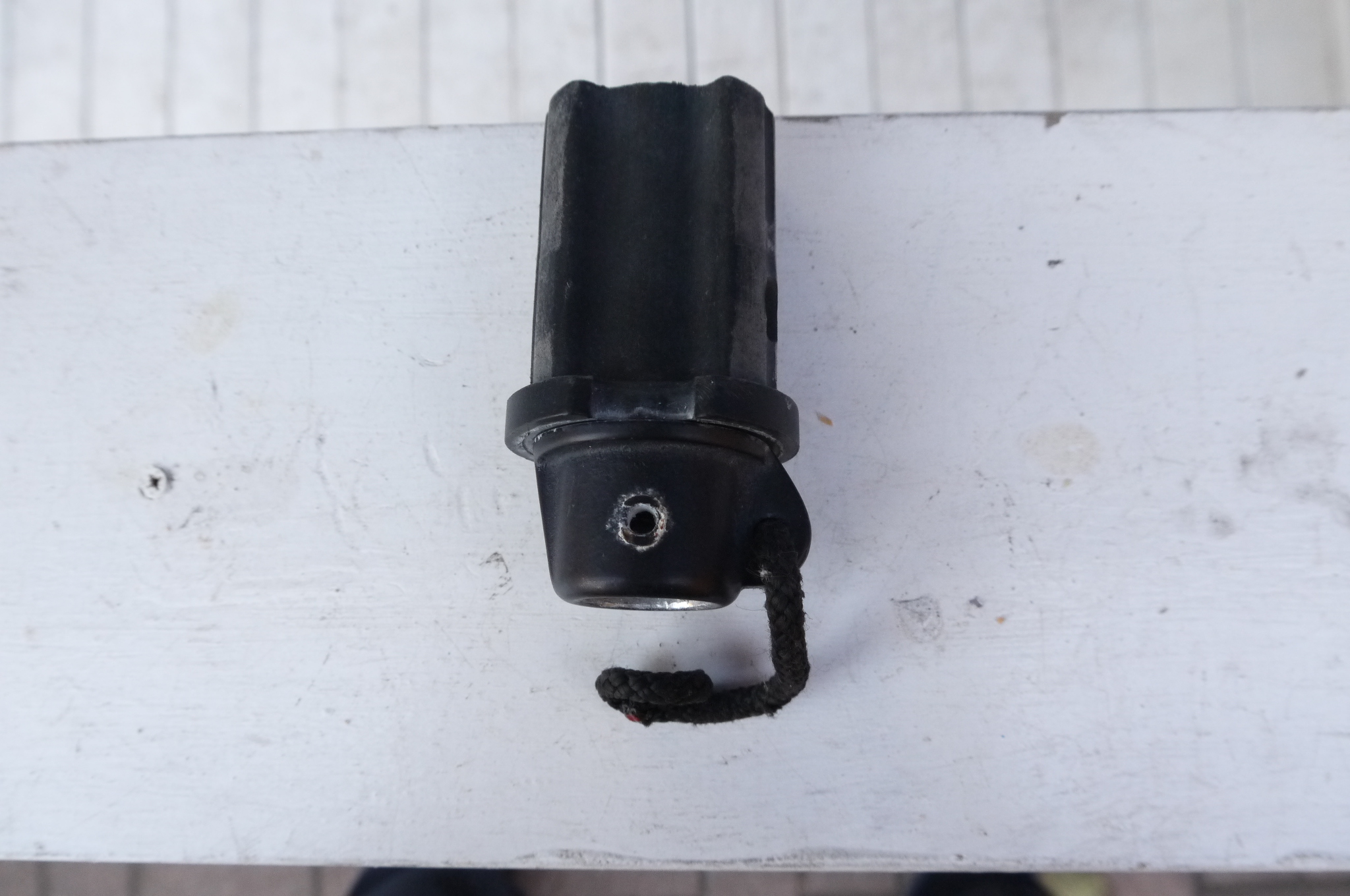

カップと本体の隙間がありすぎて 隙間にドライバの先が入る程で ガタガタするので補正してあげる |
 |
カップのネジを外す ネジ、ワッシャー、ナットを確認して 手で組み直して |
 |

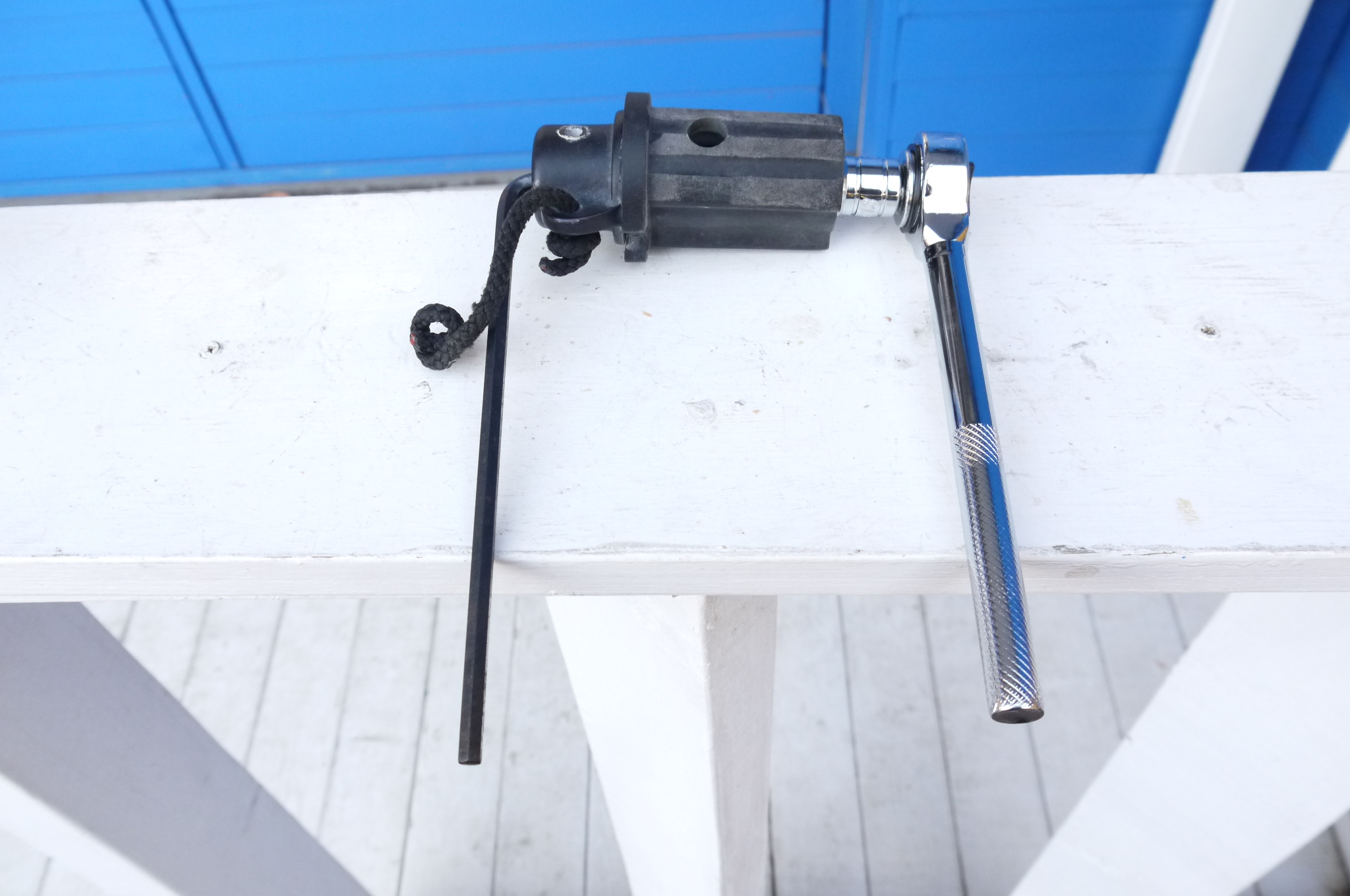

デープソケットレンチと六角棒でネジを締めなおす |
 |

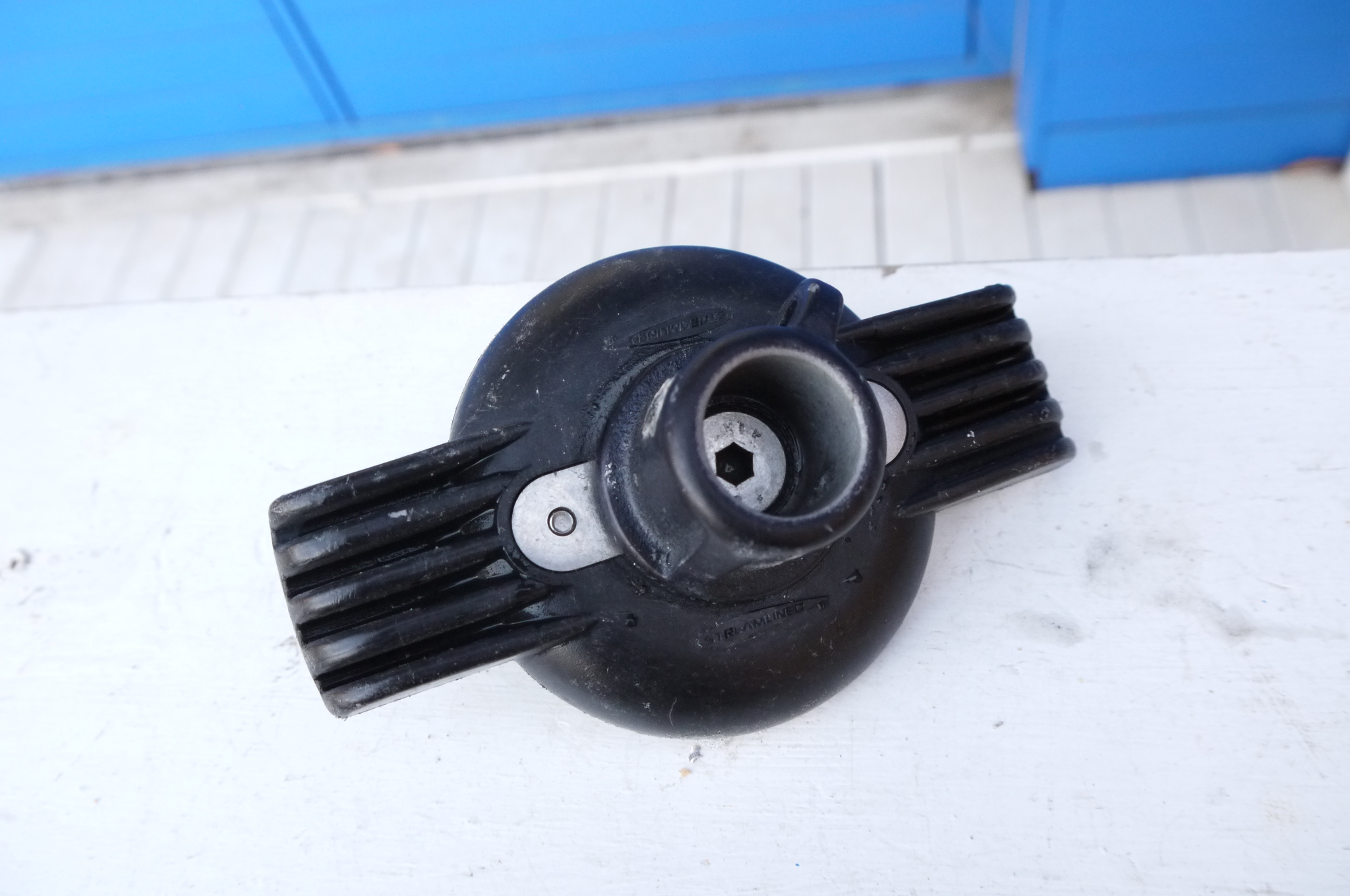

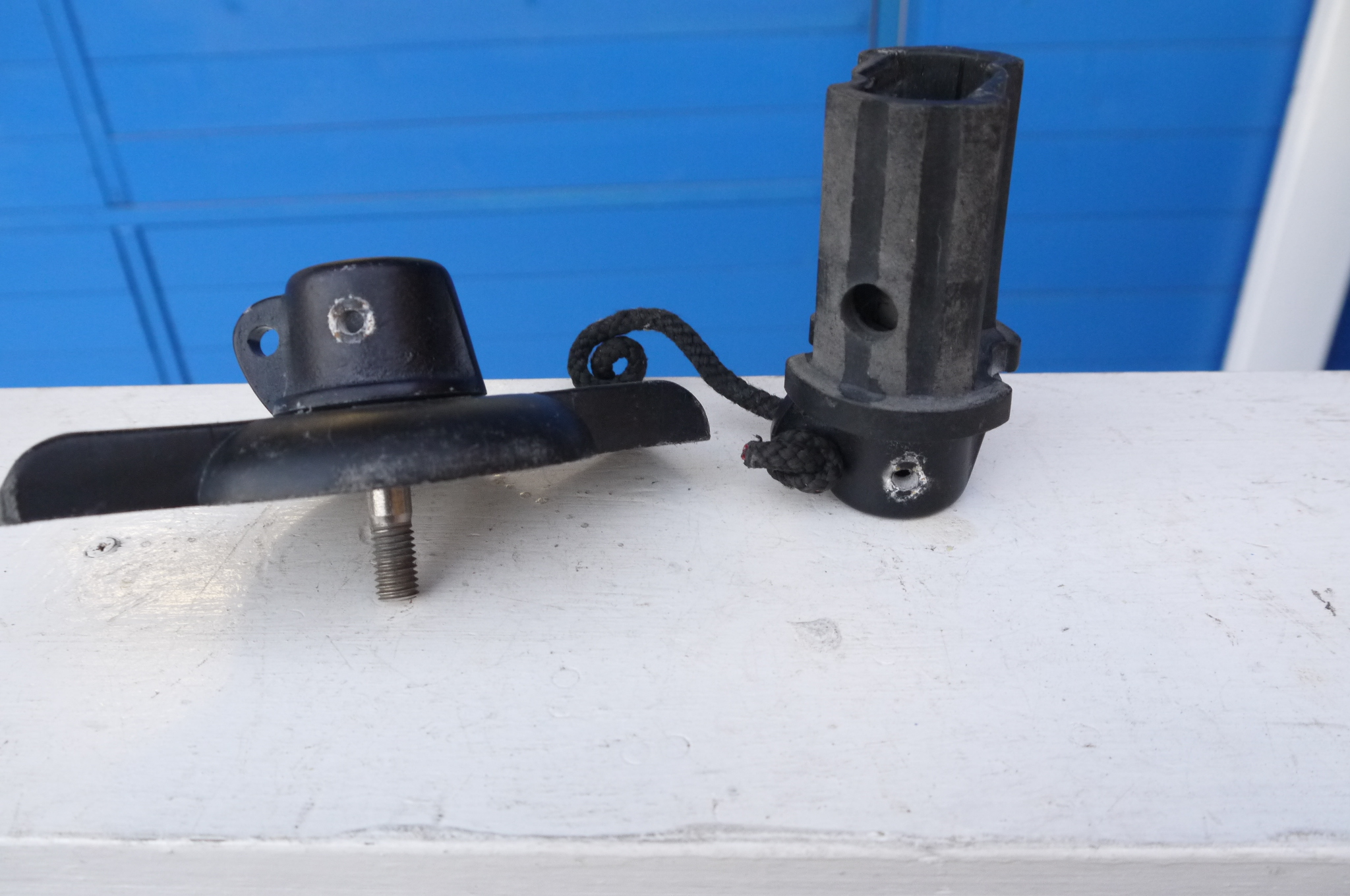

プレートの部分と本体が ドライバーが入るほど隙間があり ガタガタするので これを直す |
 |

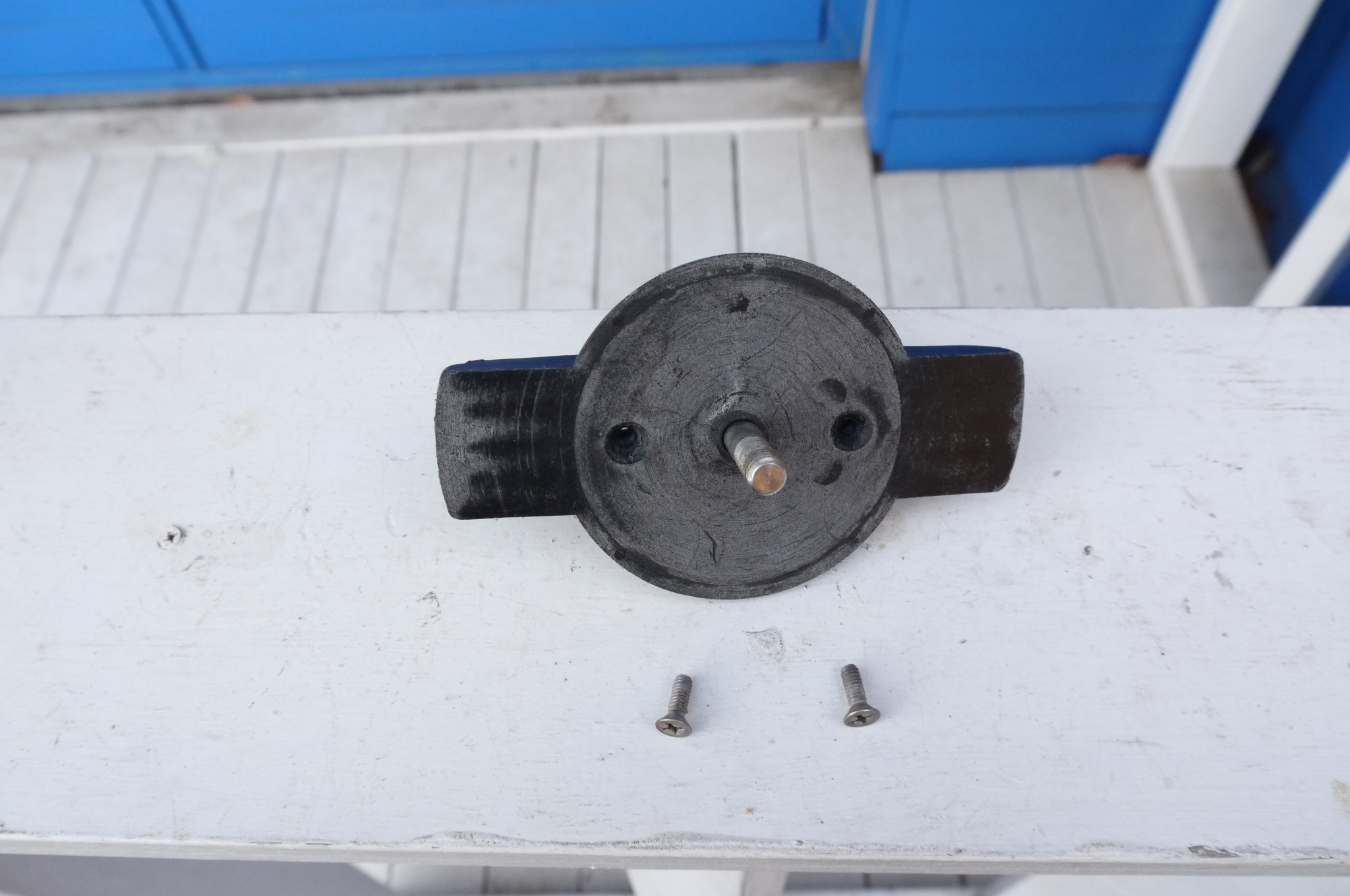

プラスのネジ二本を外す |
 |
センターのボルトをたたいて 本体から外す |
 |

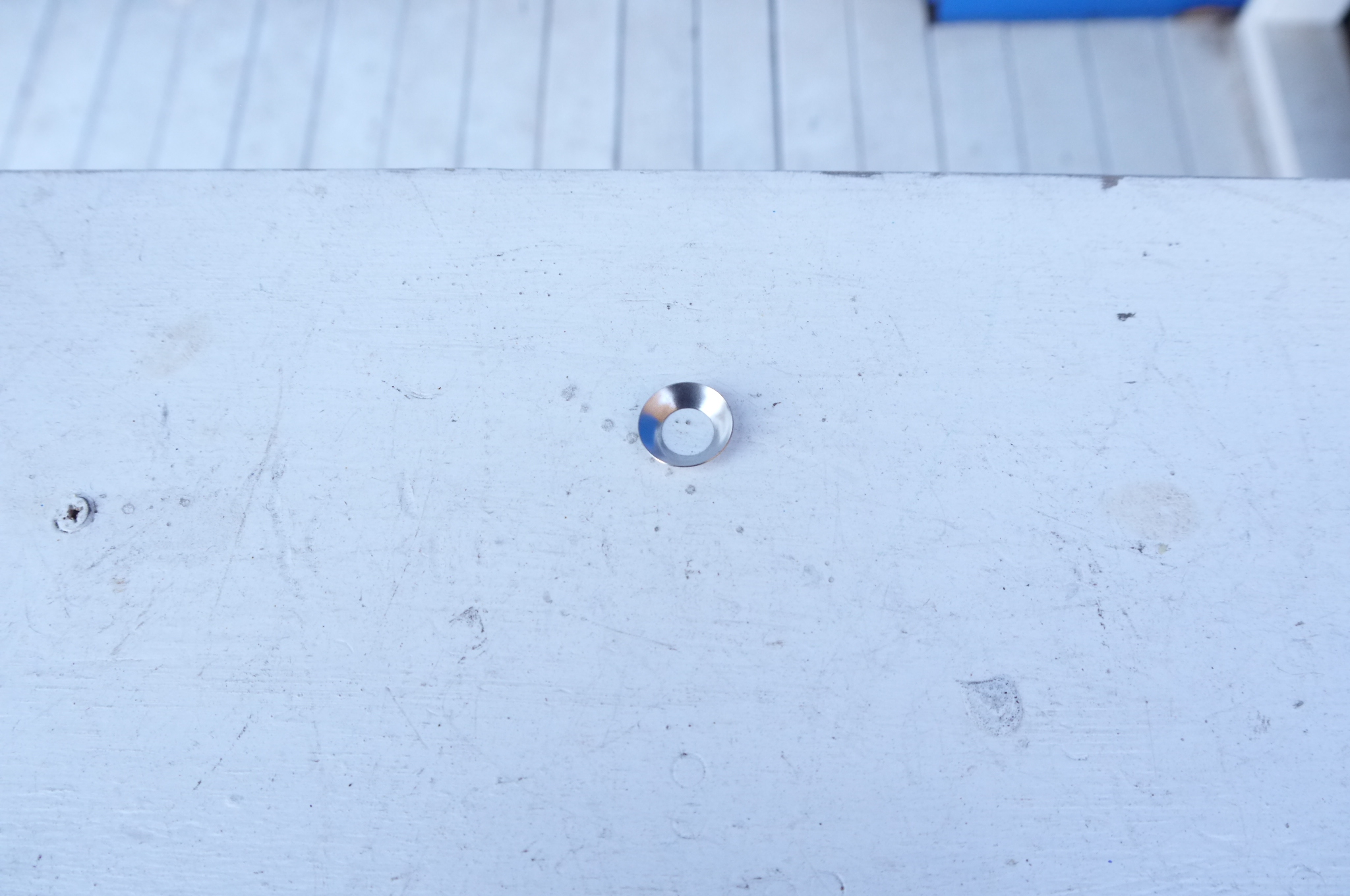

コーンワッシャー \80 これが磨耗してなくなっていたため ガタガタしていた キーボルトとテンドンカップの 間に付けて組み立てればＯＫ |
 |

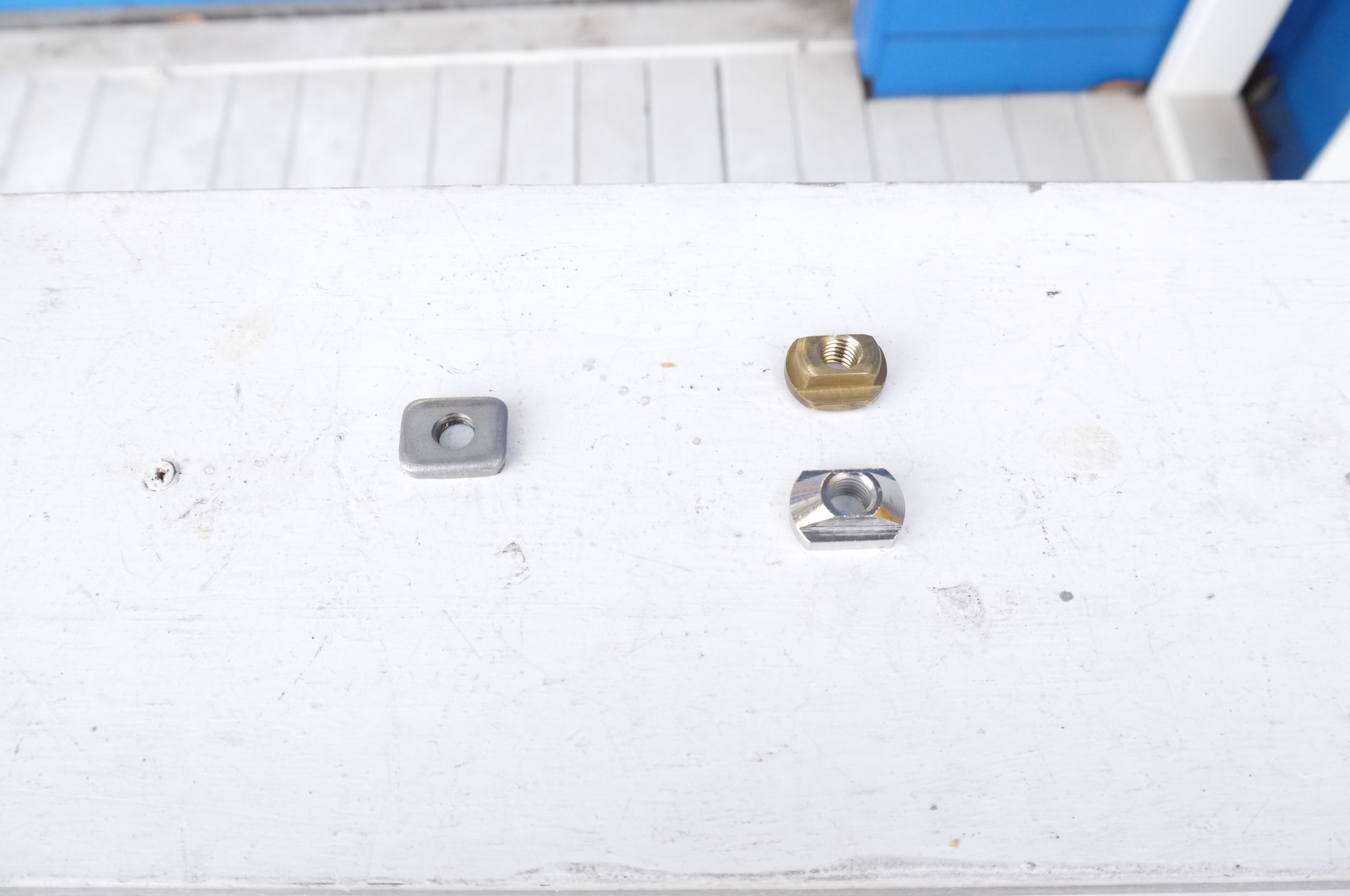

左の座金を 上の真鍮製か 下のステンレス製のＴナットに換える 真鍮Ｔナット ￥500 ステンレスＴナット ￥787 |
 |

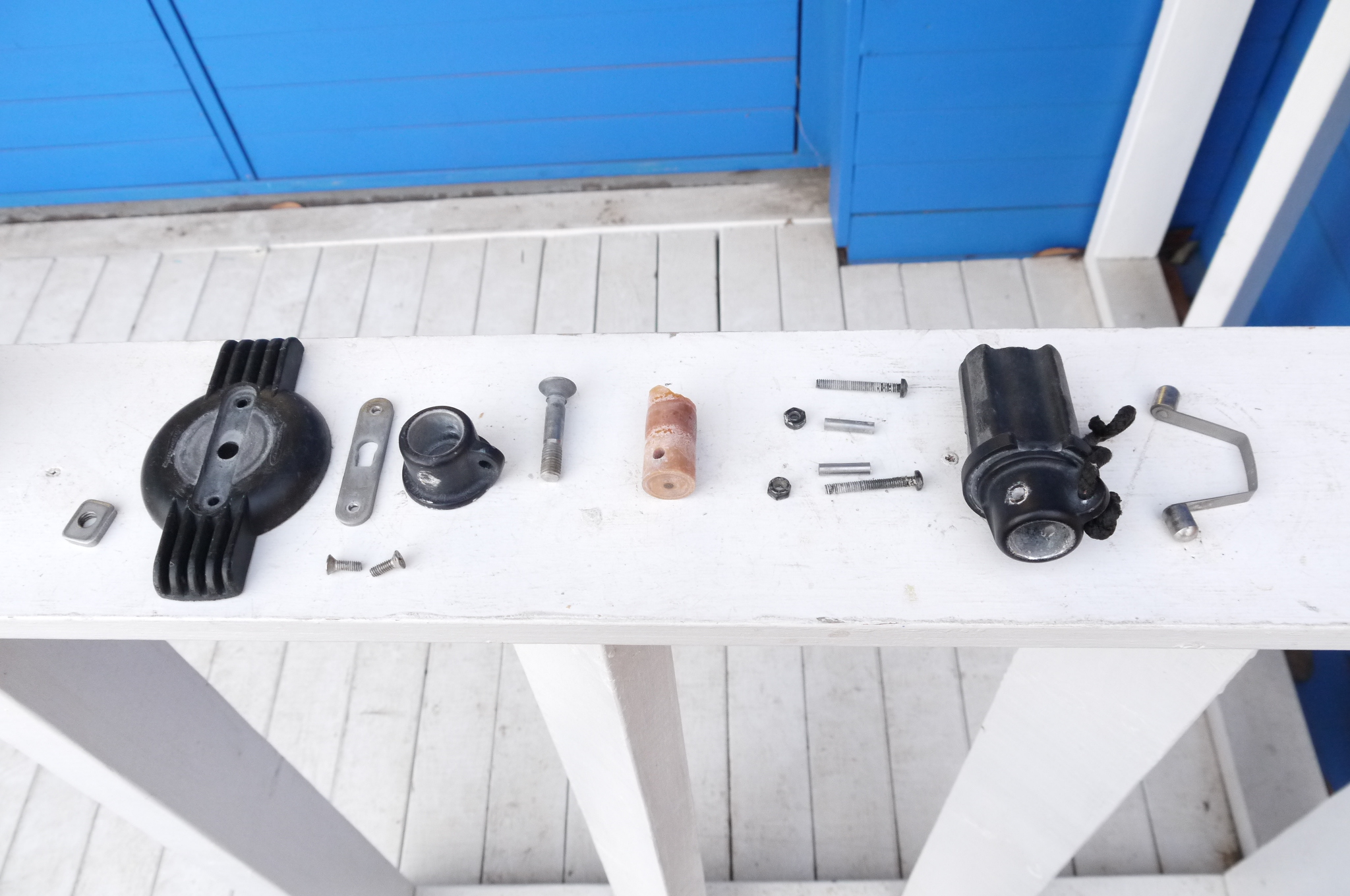

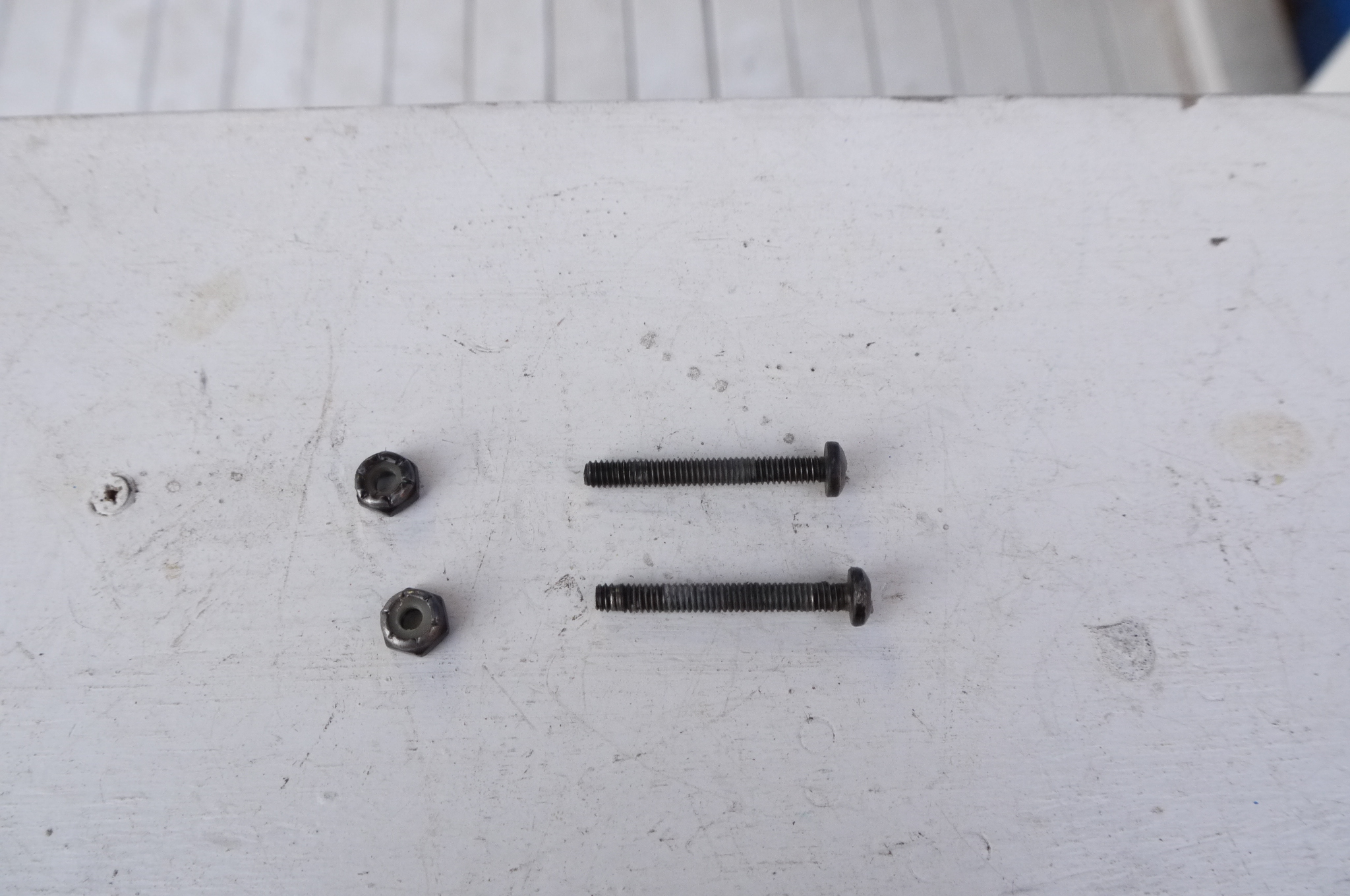

バラシの部品 |
 |

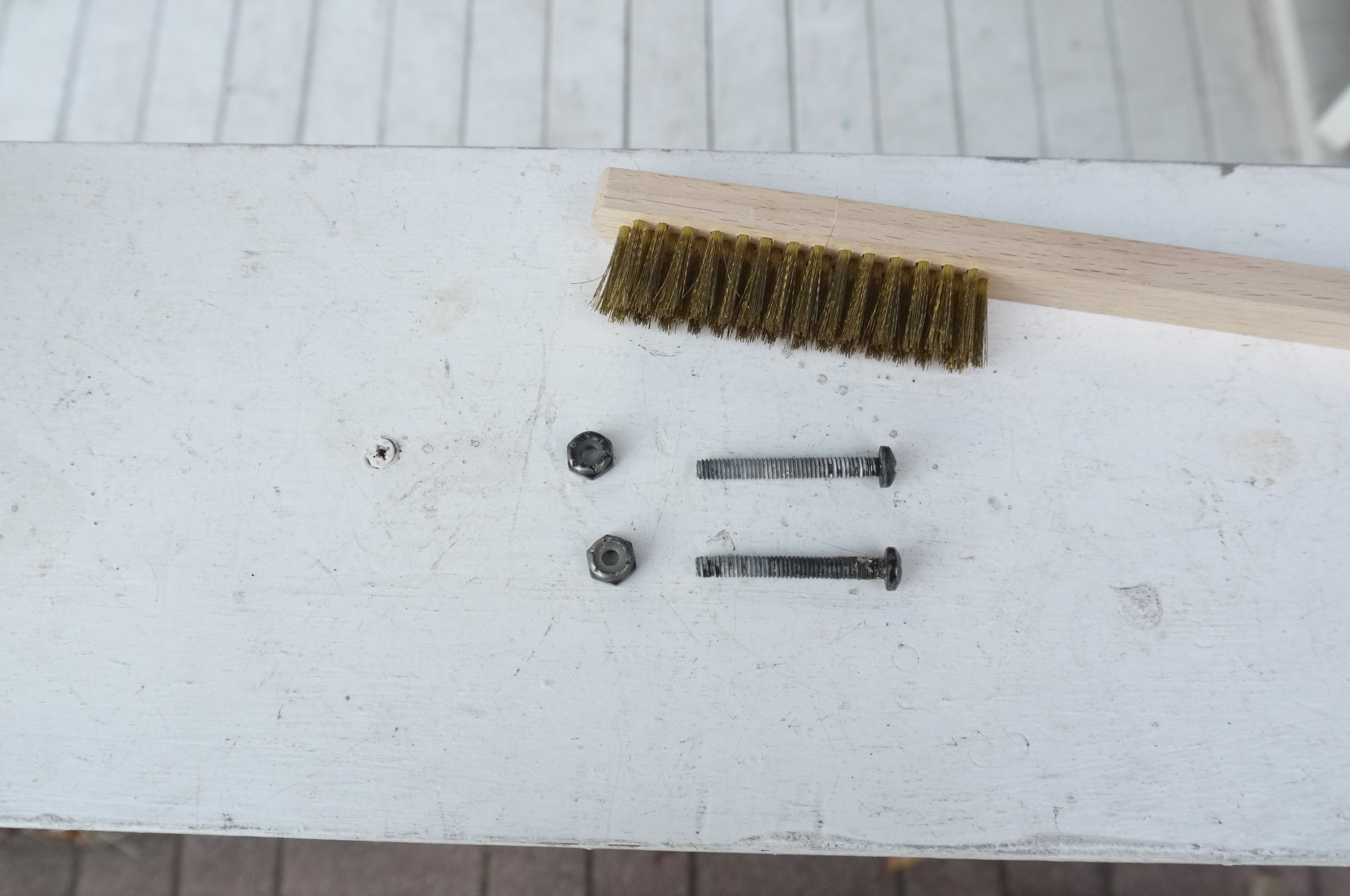

取り外したネジは再度使用時には 真鍮ブラシで磨く |
 |
磨いて蘇ったネジ |
 |

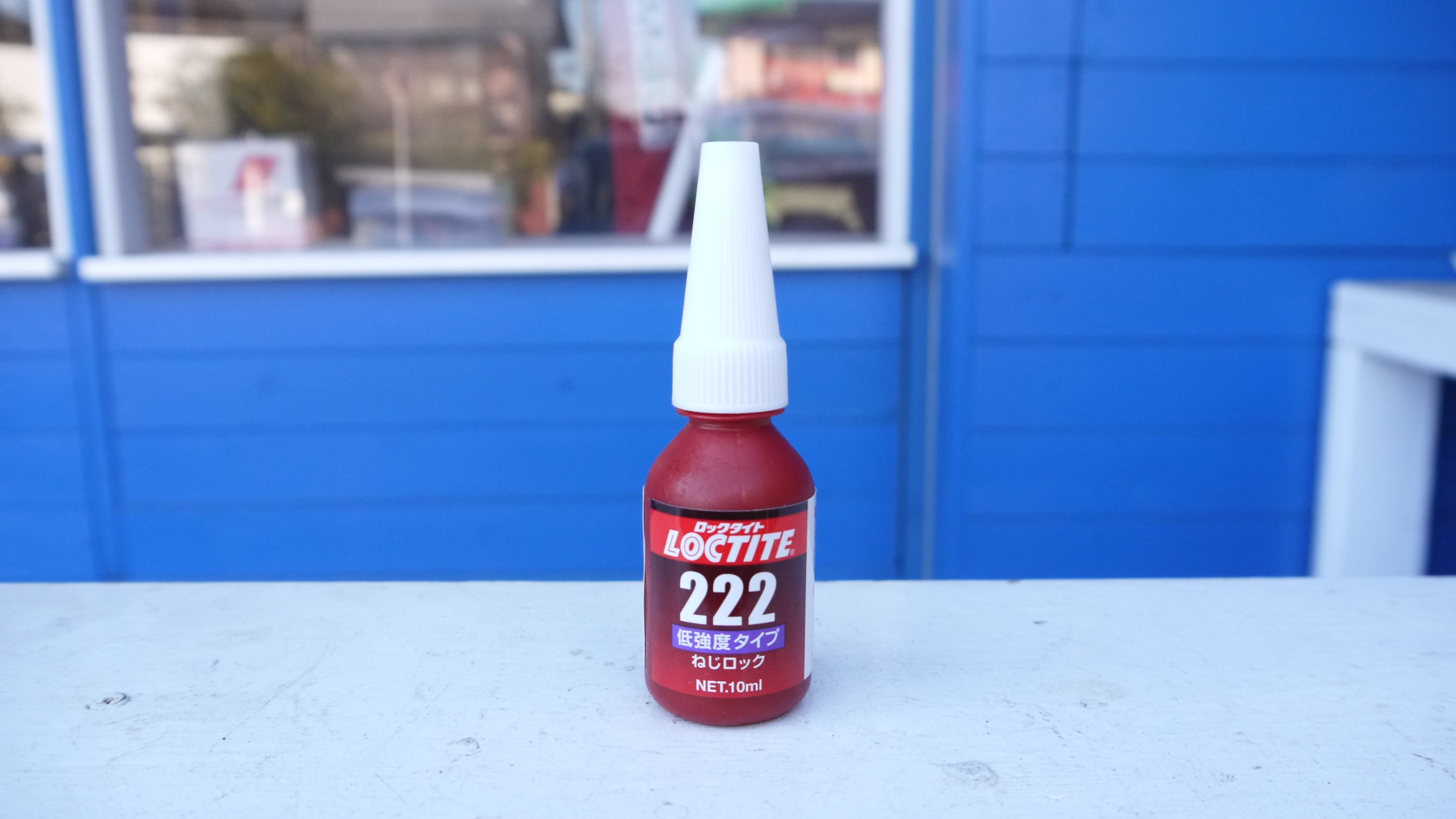

ネジを締めなおしたら ネジロックを付ける 低強度の取り外し可能タイプでＯＫ |
 |

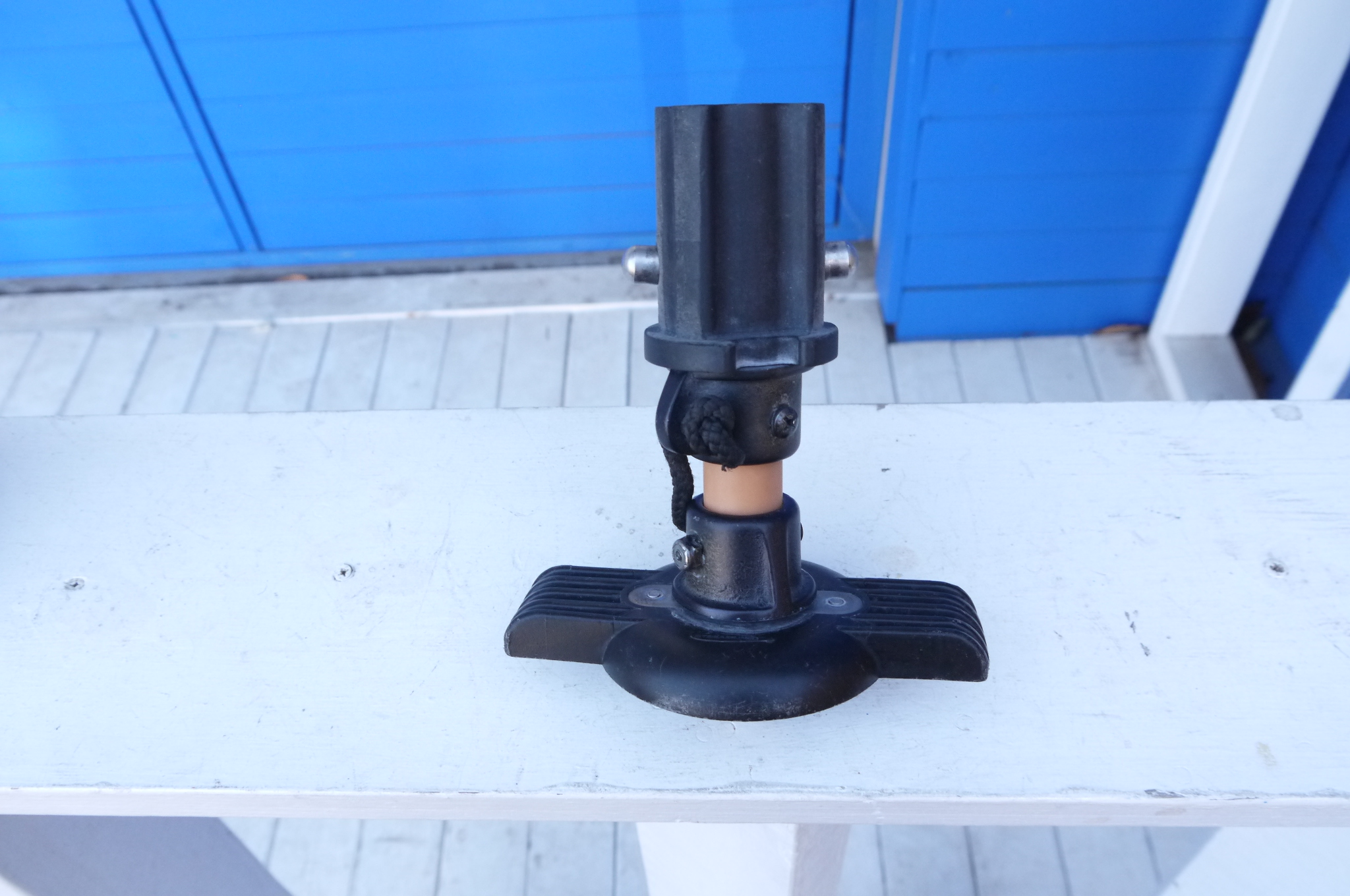

新品のウレタンラバーと ガタがなくなったジョイント |
 |
締め直したＵＳカップ 隙間がなくなっている カップが回らない程閉めるのは駄目 |
 |

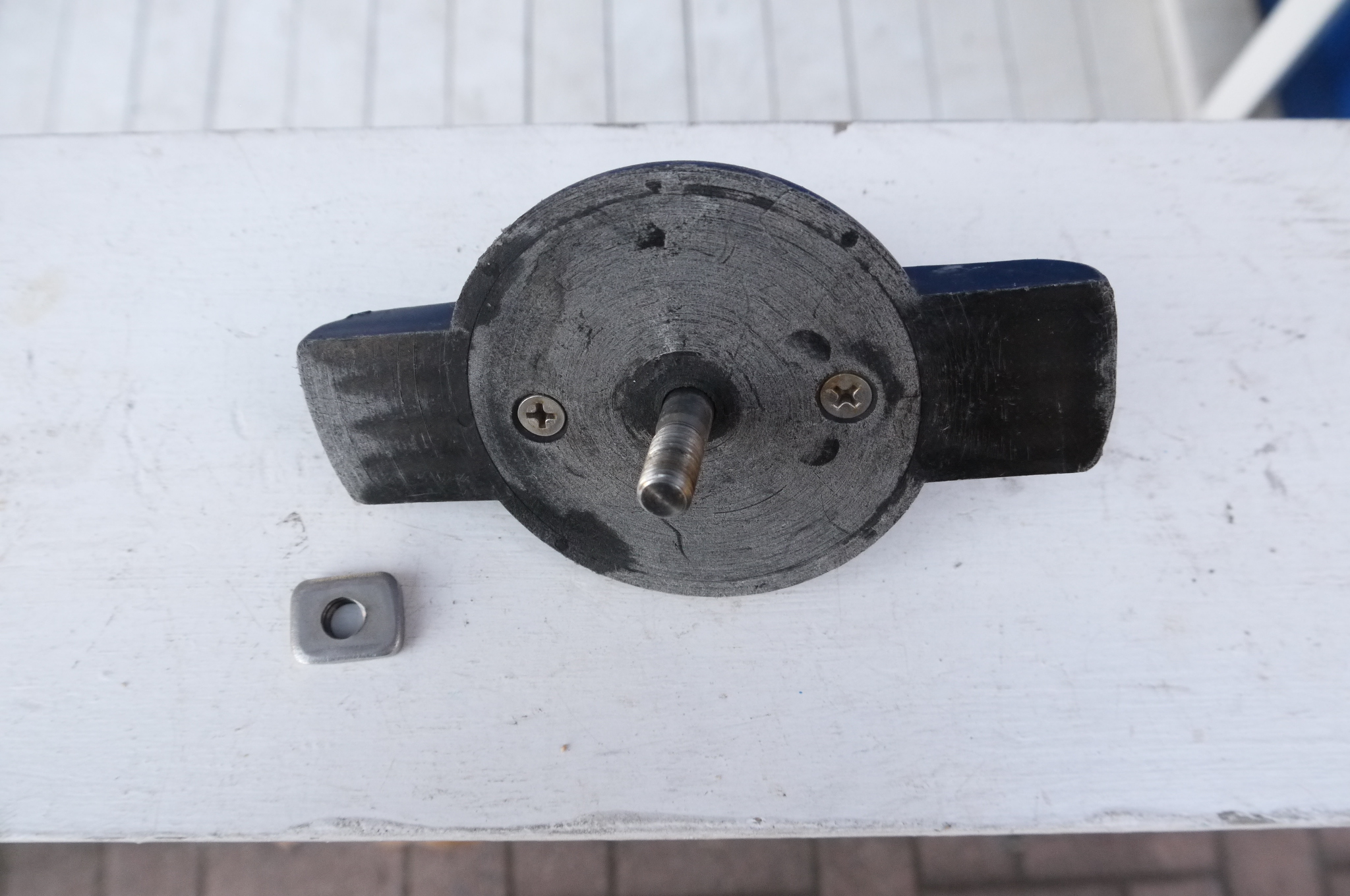

８mmの座金を外す |
 |

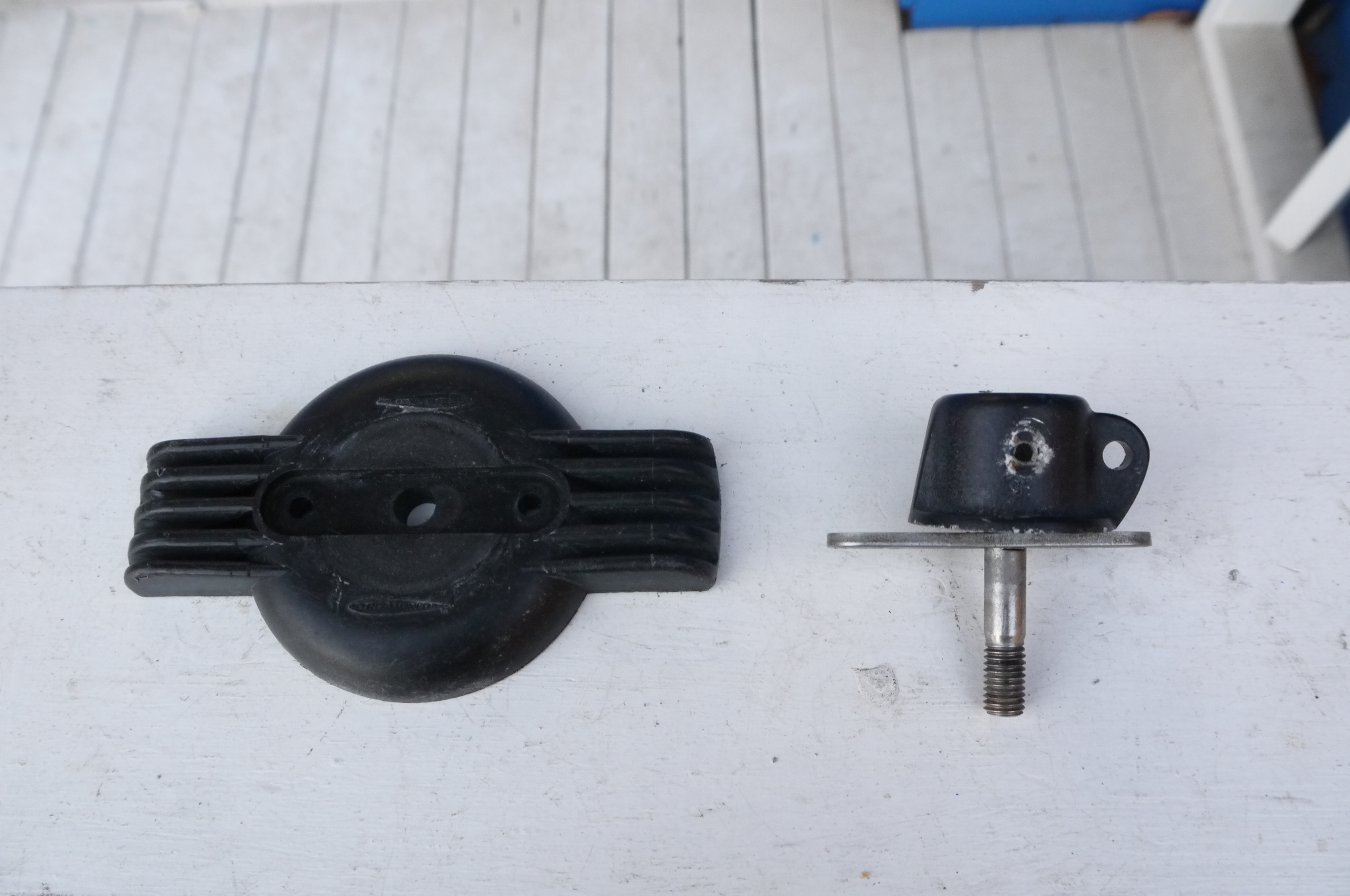

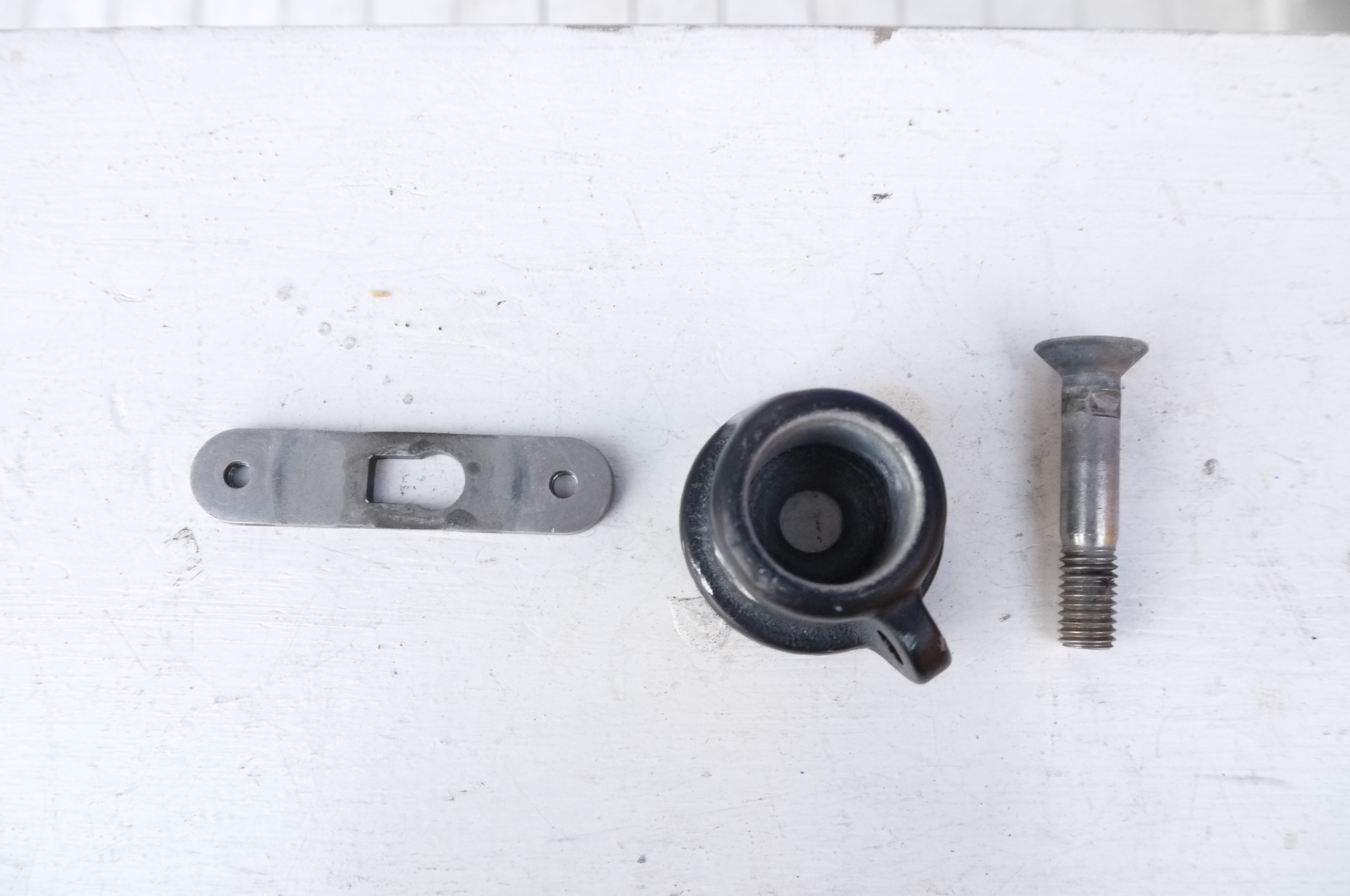

左から キーホールプレート、テンドンカップ、キーボルト |
 |

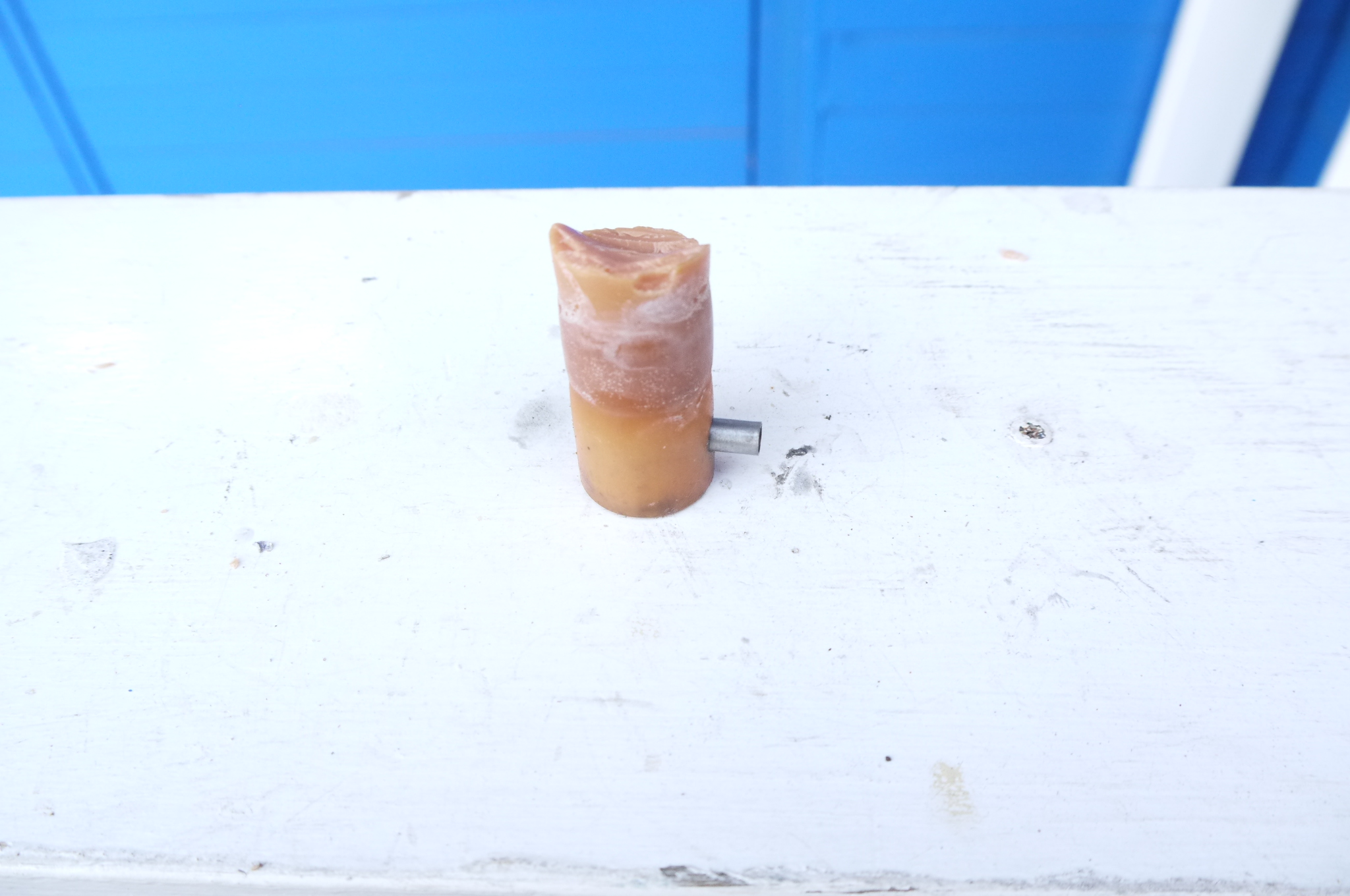

破損したウレタンラバー |
 |

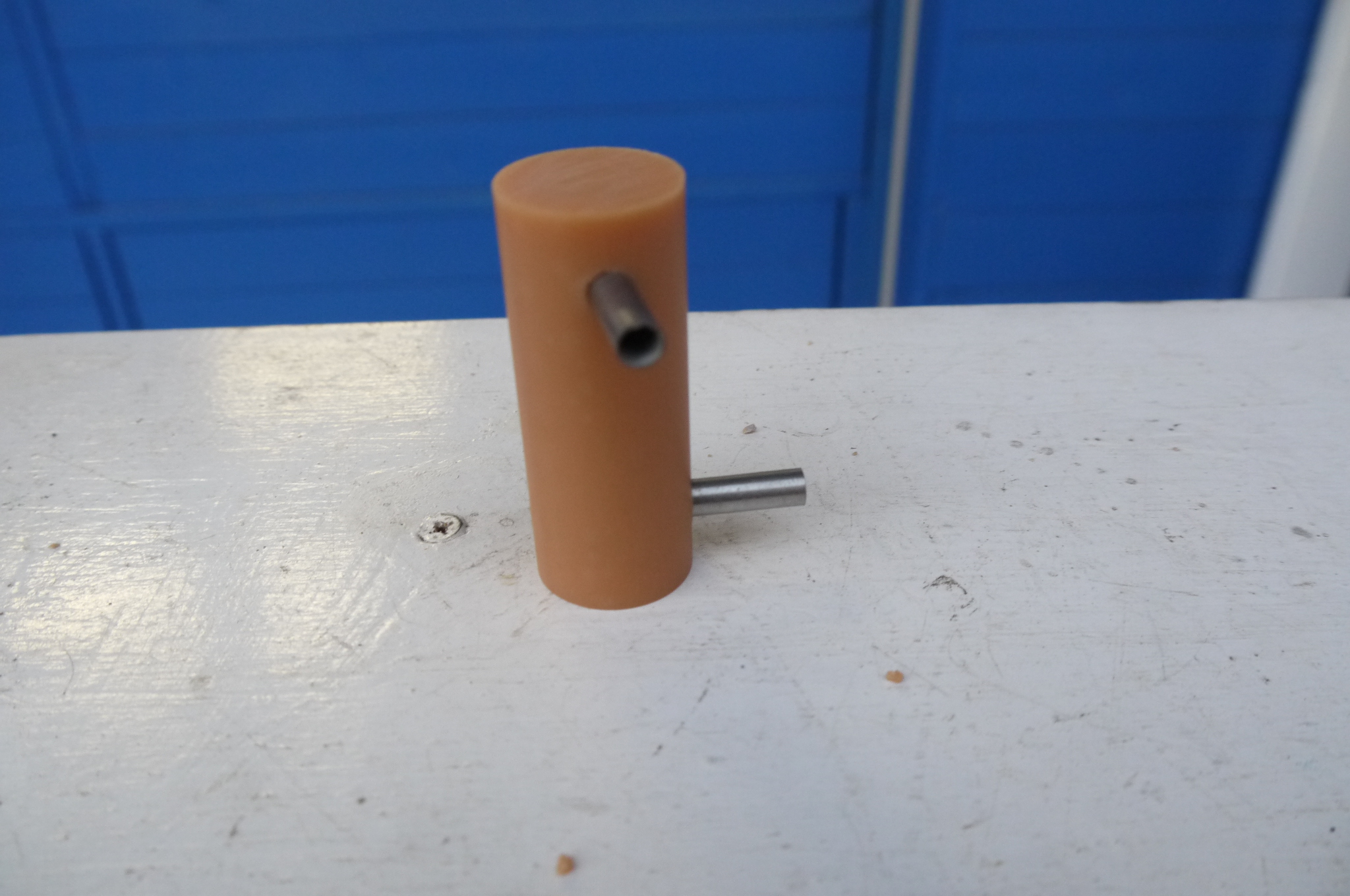

新品のウレタンラバーにテンドンピンを差し込む ストリームライン ウレタンラバー 1本 ￥2,000 |
