ＳＴＲＥＡＭＬＩＮＥＤ
ストリームライン
|
ウレタンをカップに入れ穴をあわせる |
 |
シングルリリースカップ付き ￥11,000 WHITECAP販売価格 \9,900 Ｗリリースカップ付き ￥12,000 WHITECAP販売価格 ￥10,800 全国代引き配送費無料 |
 |

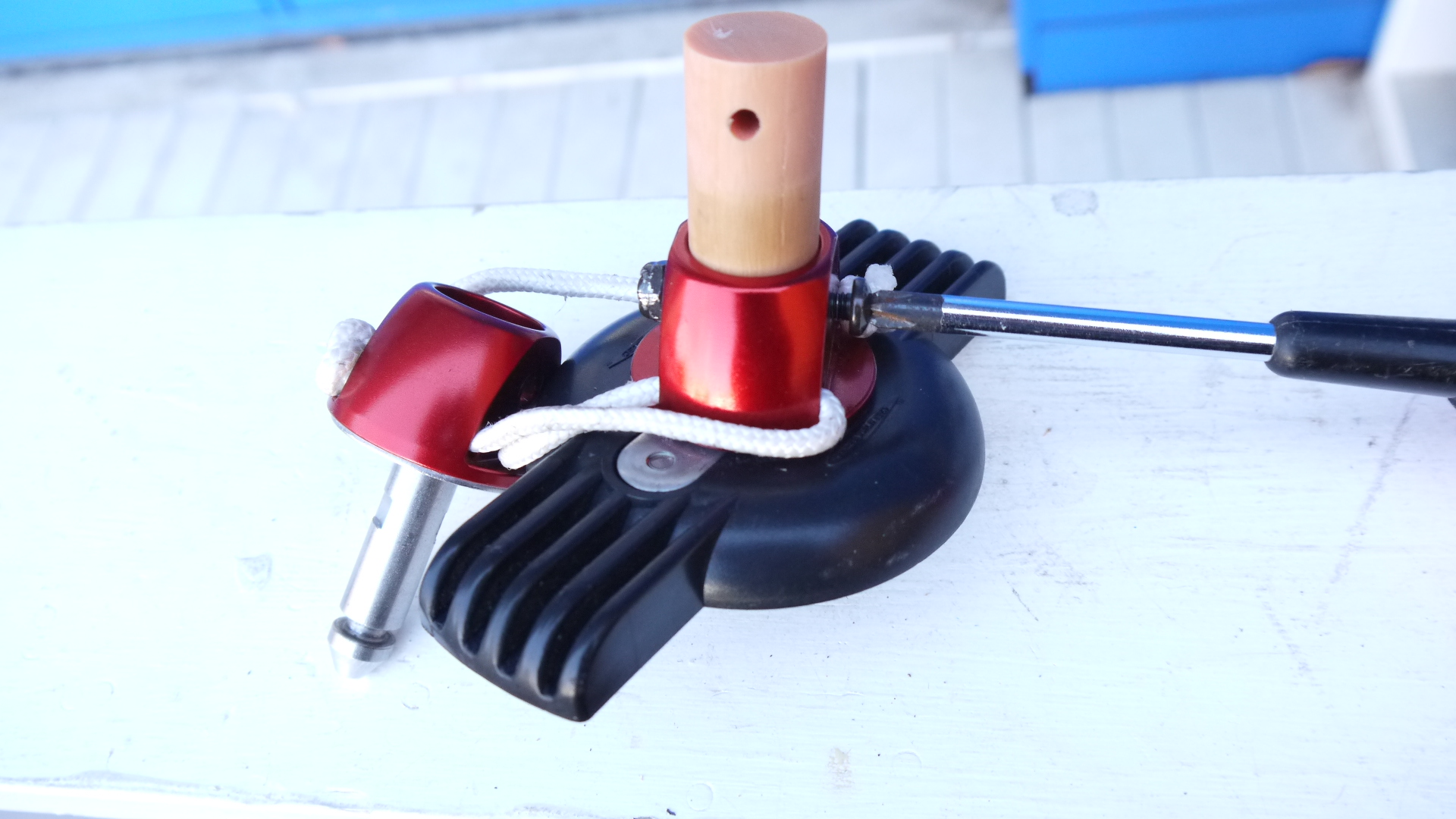

ユーロピンのカップも ドライバーとプライヤで留める |
 |

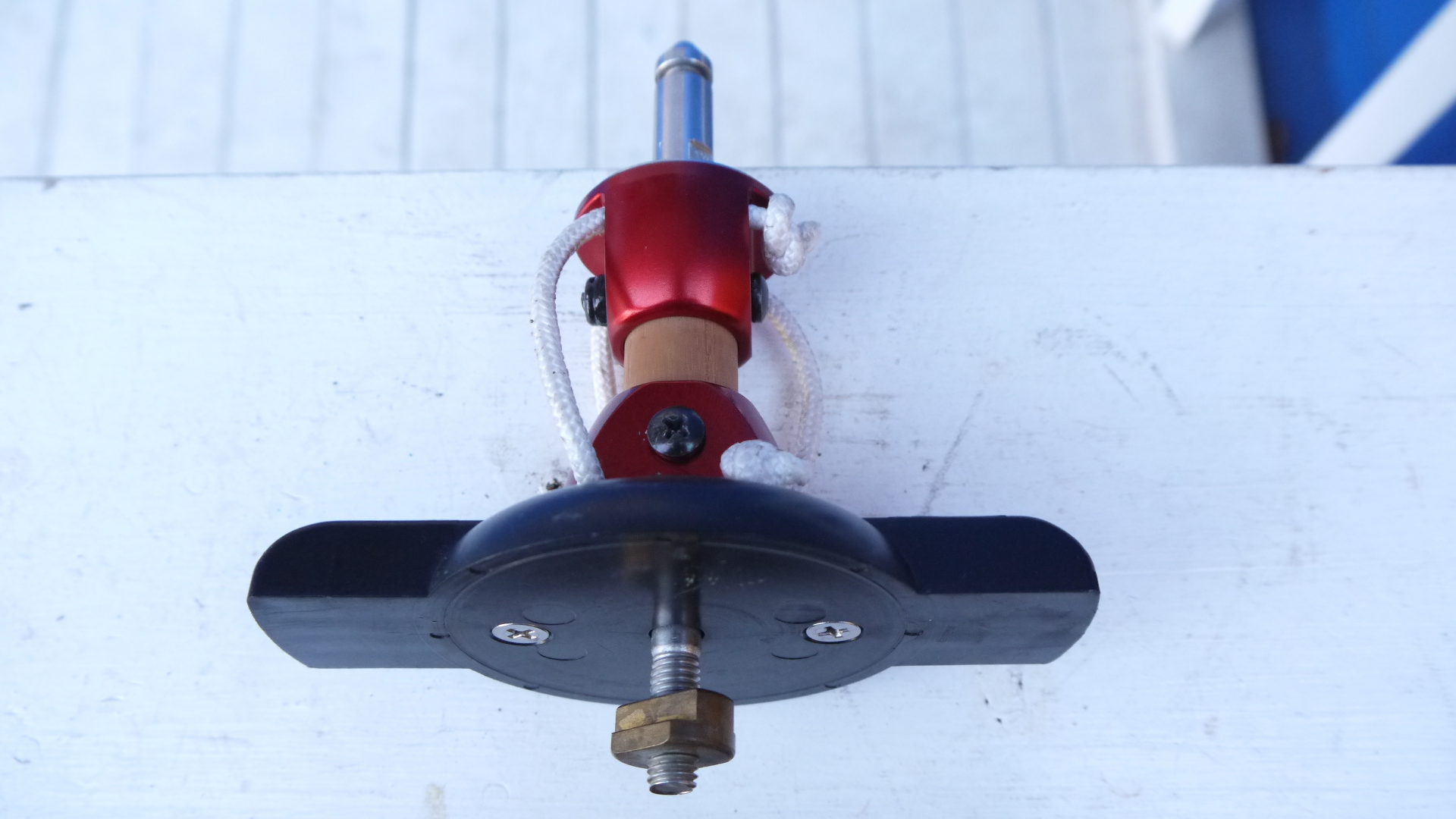

真鍮Ｔナットをつけて完成です |
 |
ネジを入れナットをつけて留める |
 |
プレートを下から入れビス2本で留める |
 |

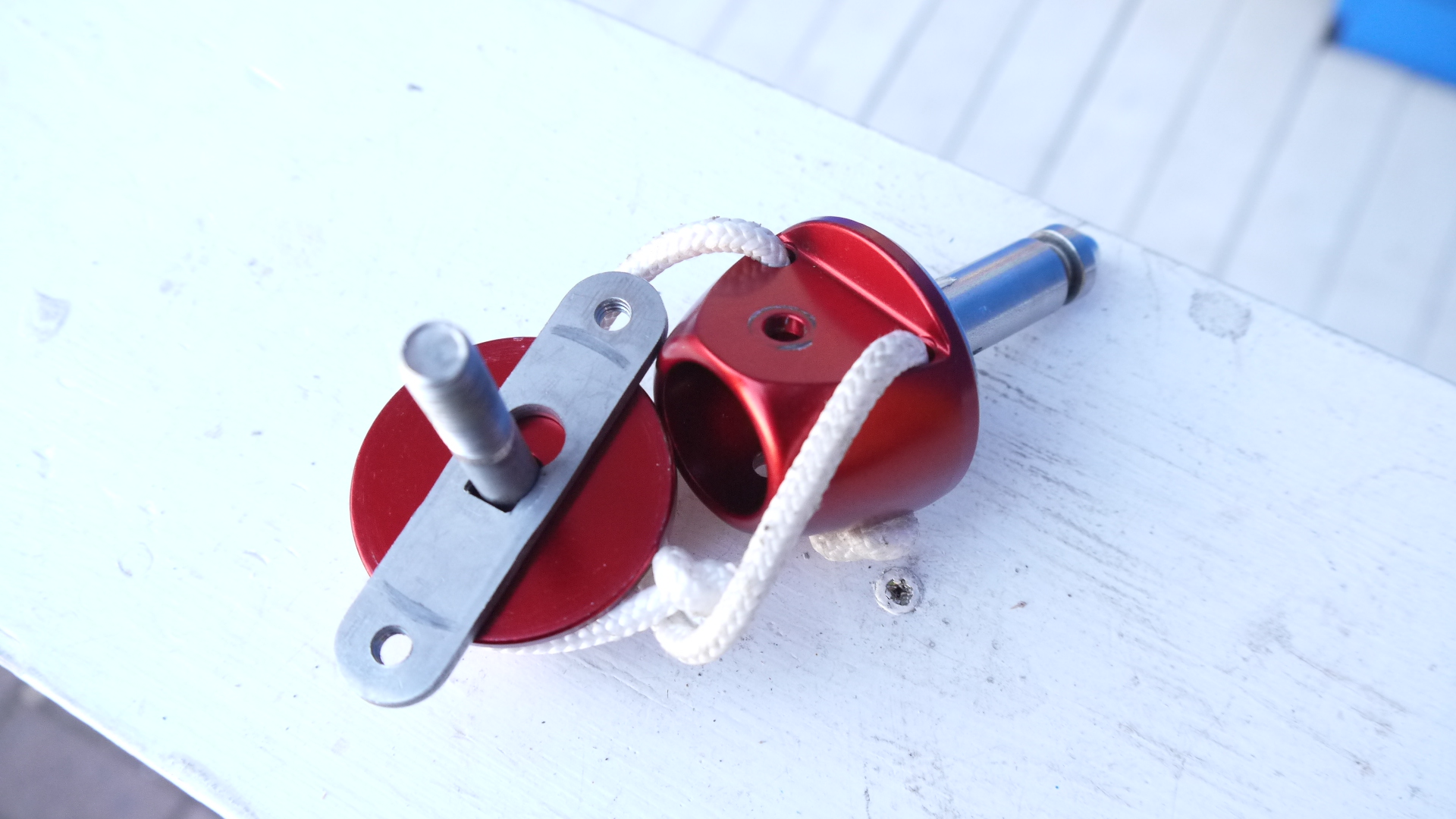

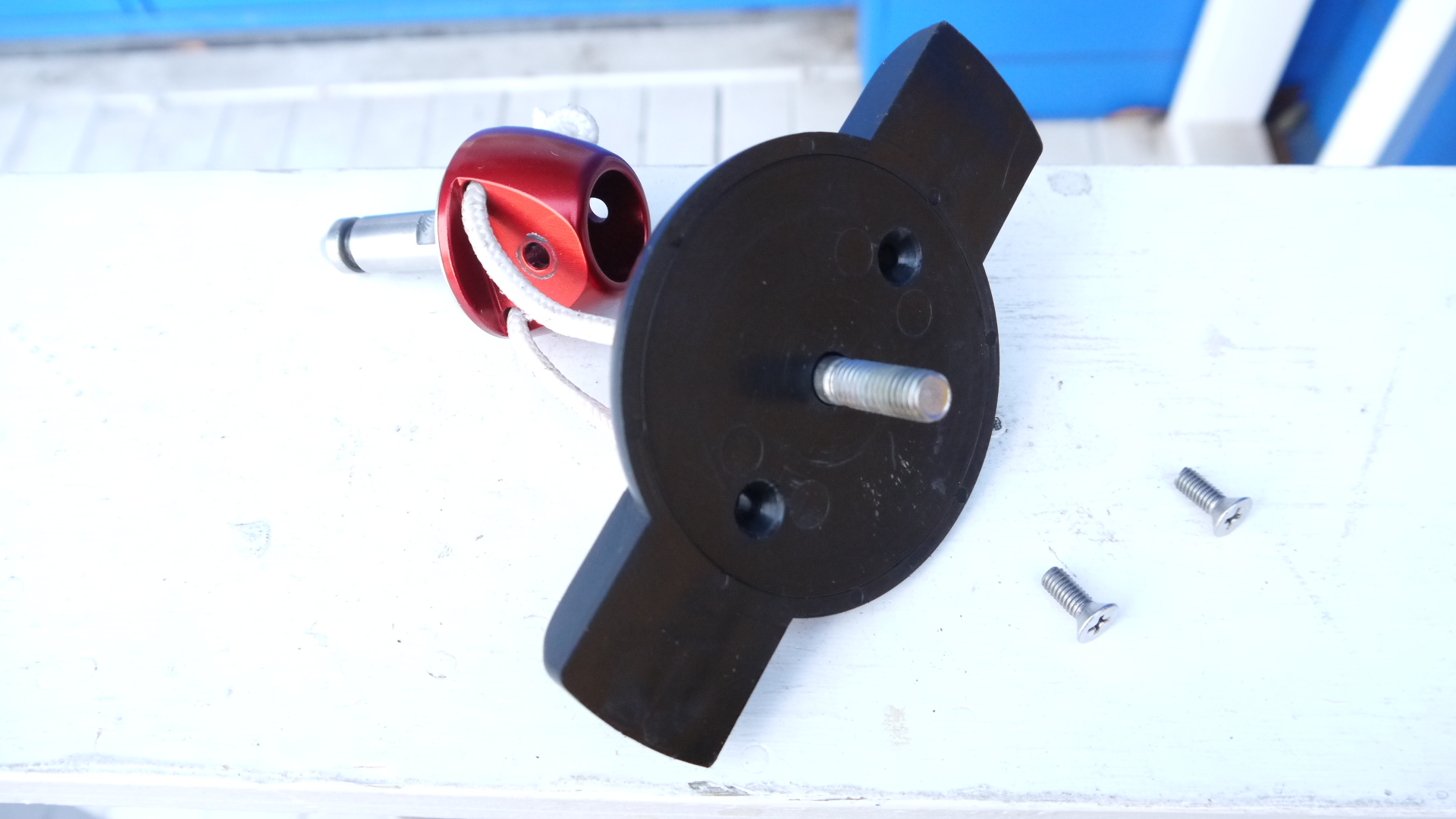

キーボルトにキーホールプレートを着ける |
 |
テンドンカップにキーボルトが入った状態 |
 |
プレート部分のテンドンカップに キーボルトを入れる ガタが無いのでコーンワッシャーは入れない |
 |

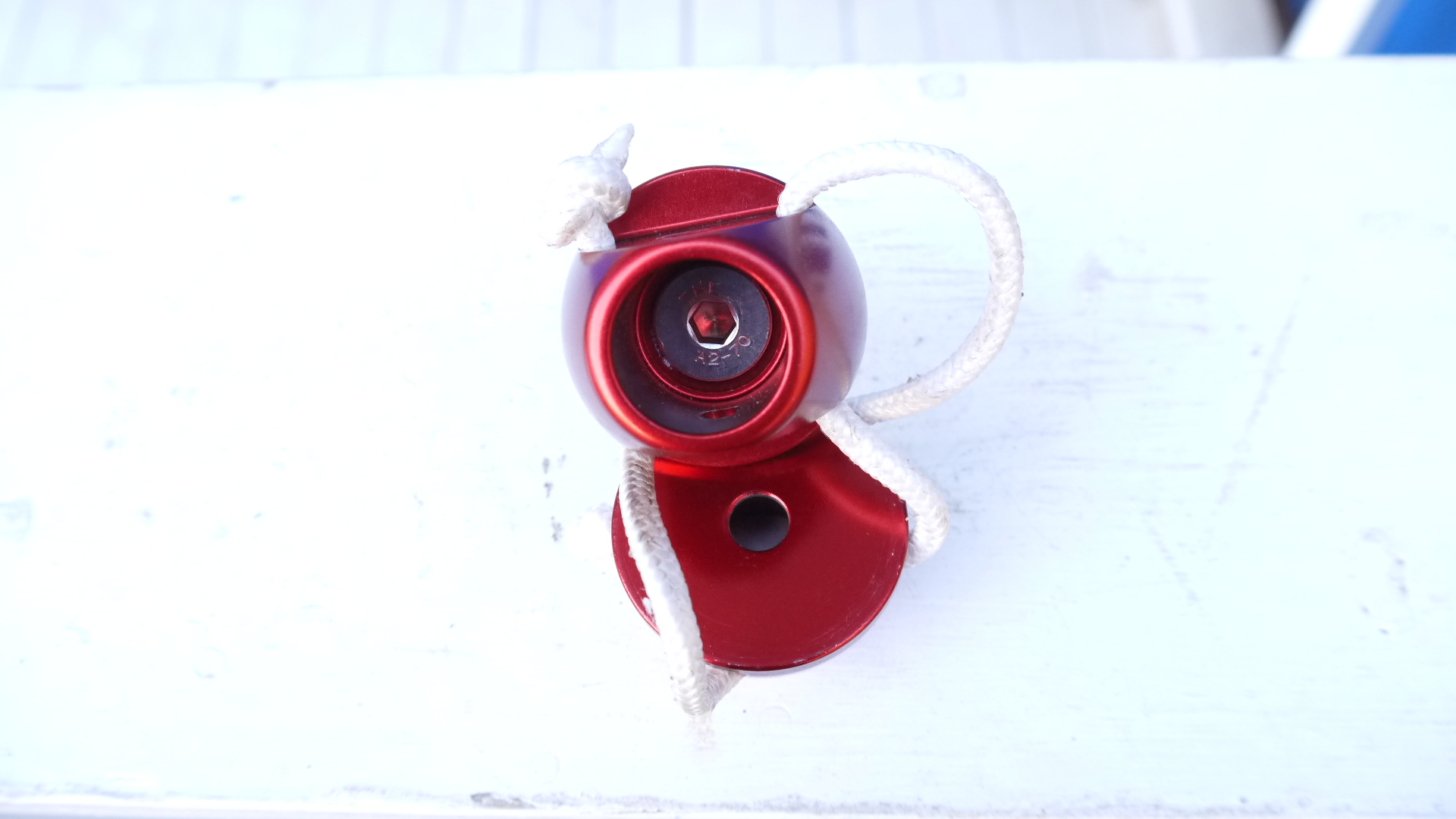

ユローピンが付いているカップを覗くと ６角レンチタイプのボルトが見える |
 |

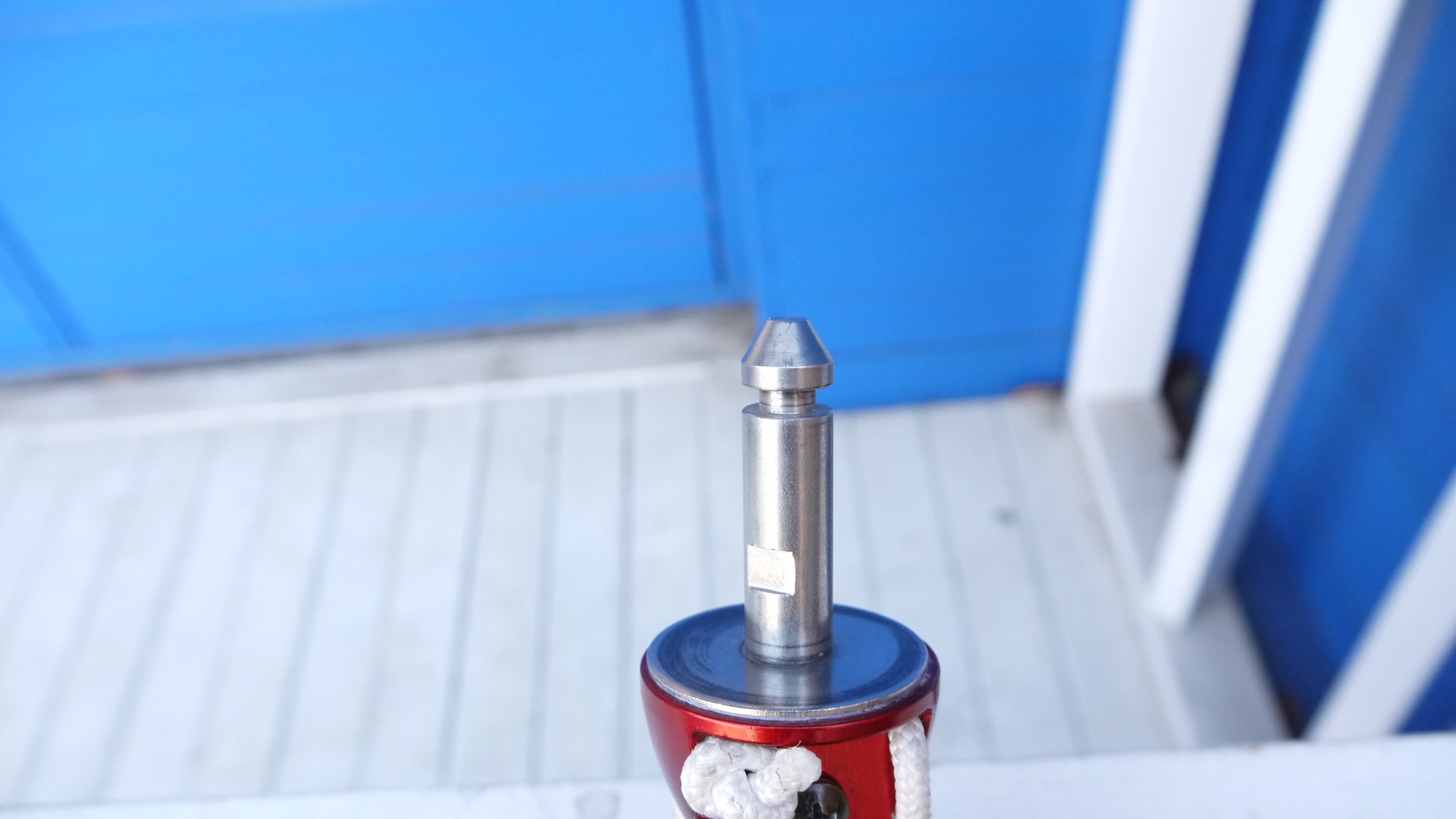

ユローピンを外す時のための 溝が切れている 10mm両口スパナで合う ネジロックでガッシリ止まってそうなので 今回はバラシはやめました ｛バラシた実例を見る｝ |
 |

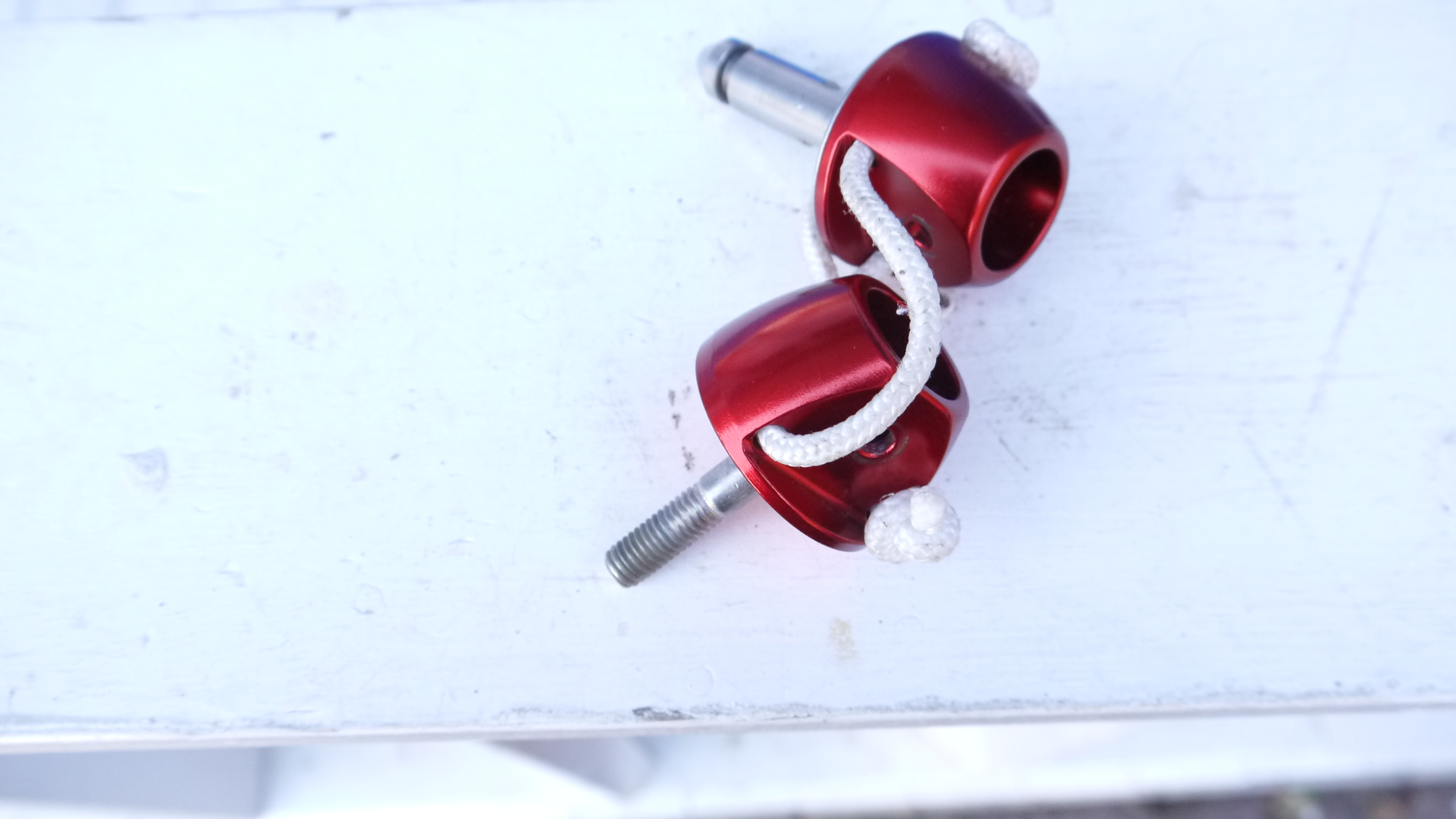

外れた ネジとピン セフティーベルトを外さずに ユーロピンカップは上げると外せる |
 |
下からネジを押すか叩いてカップを外す |
 |

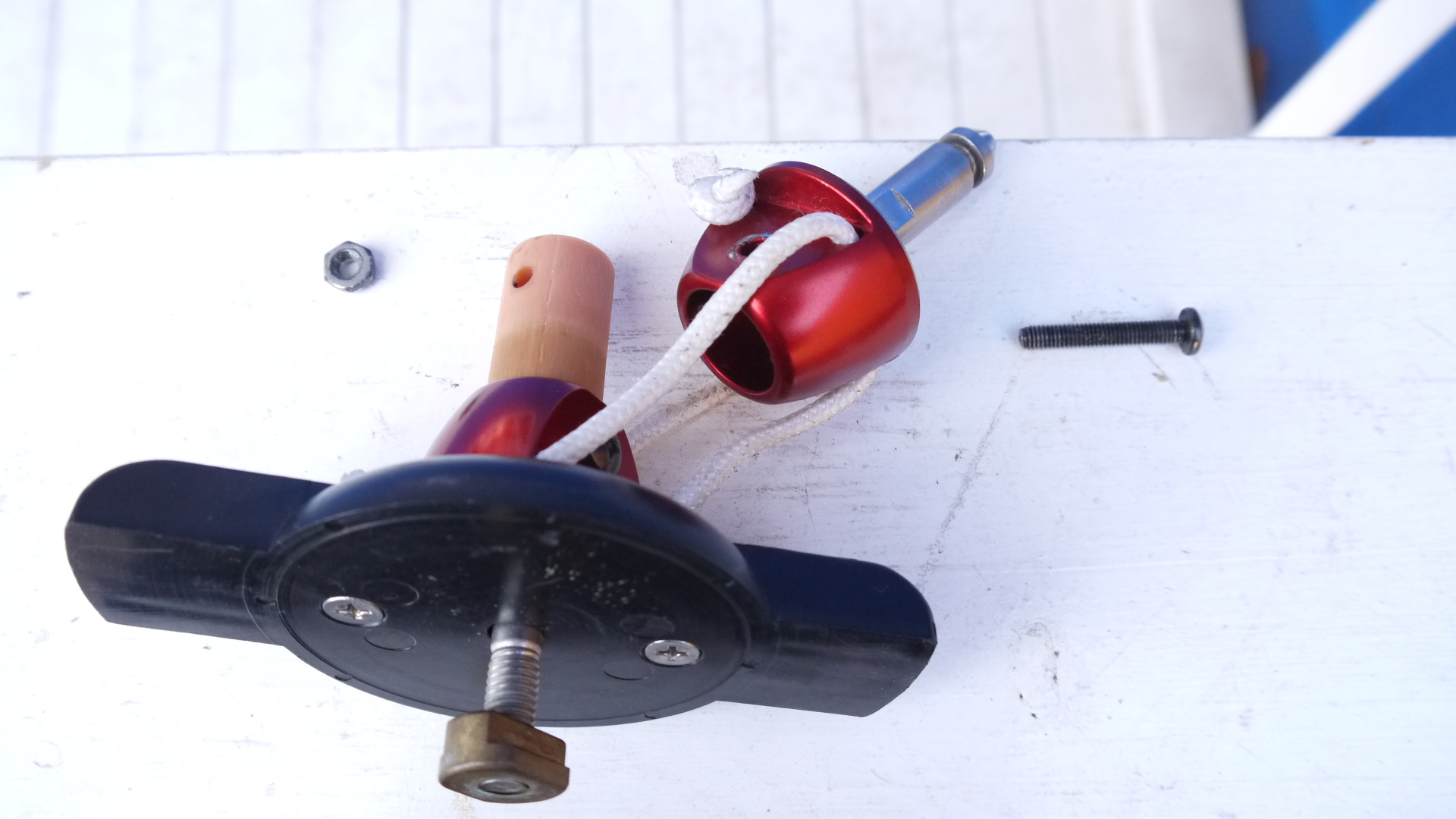

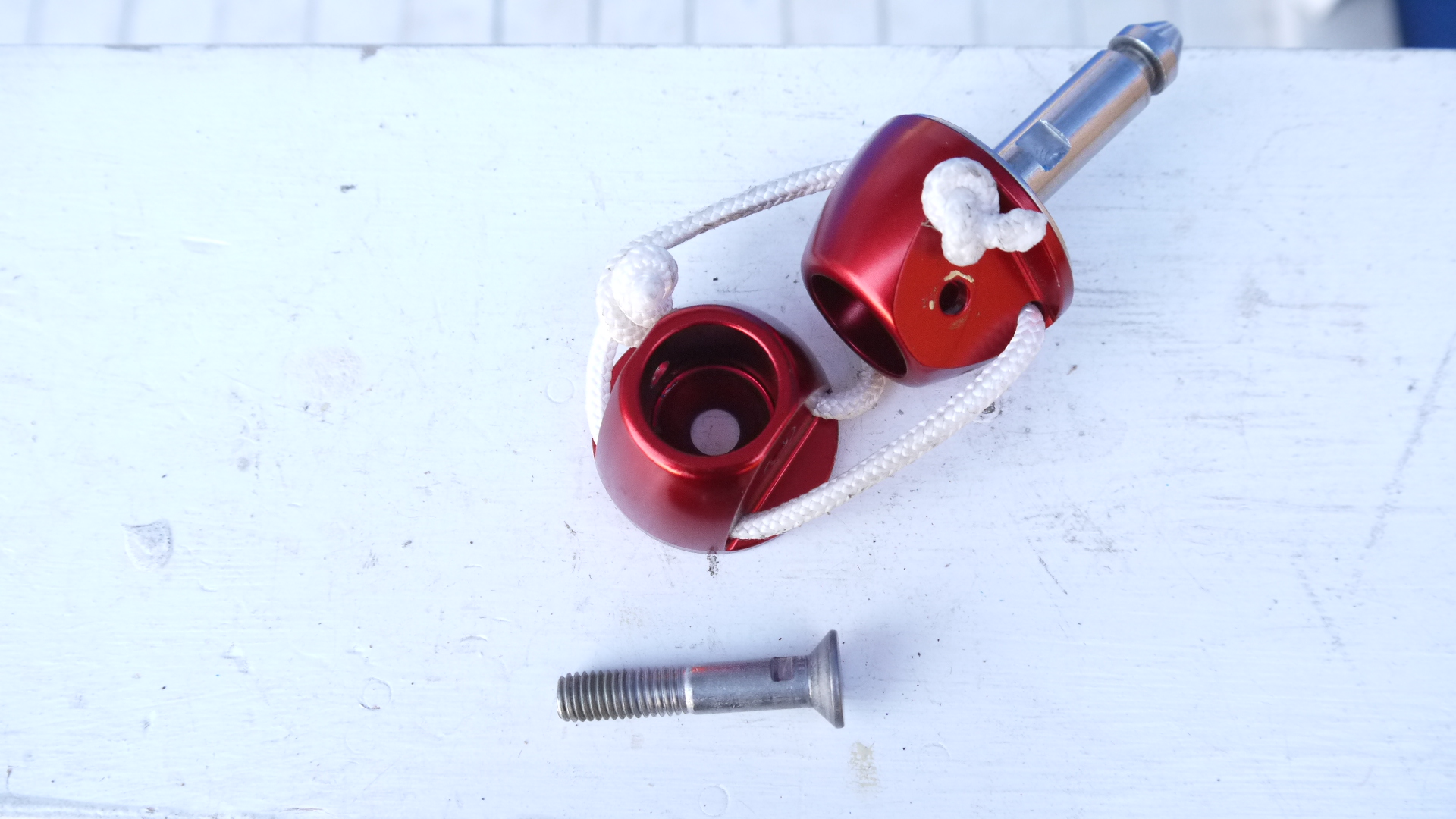

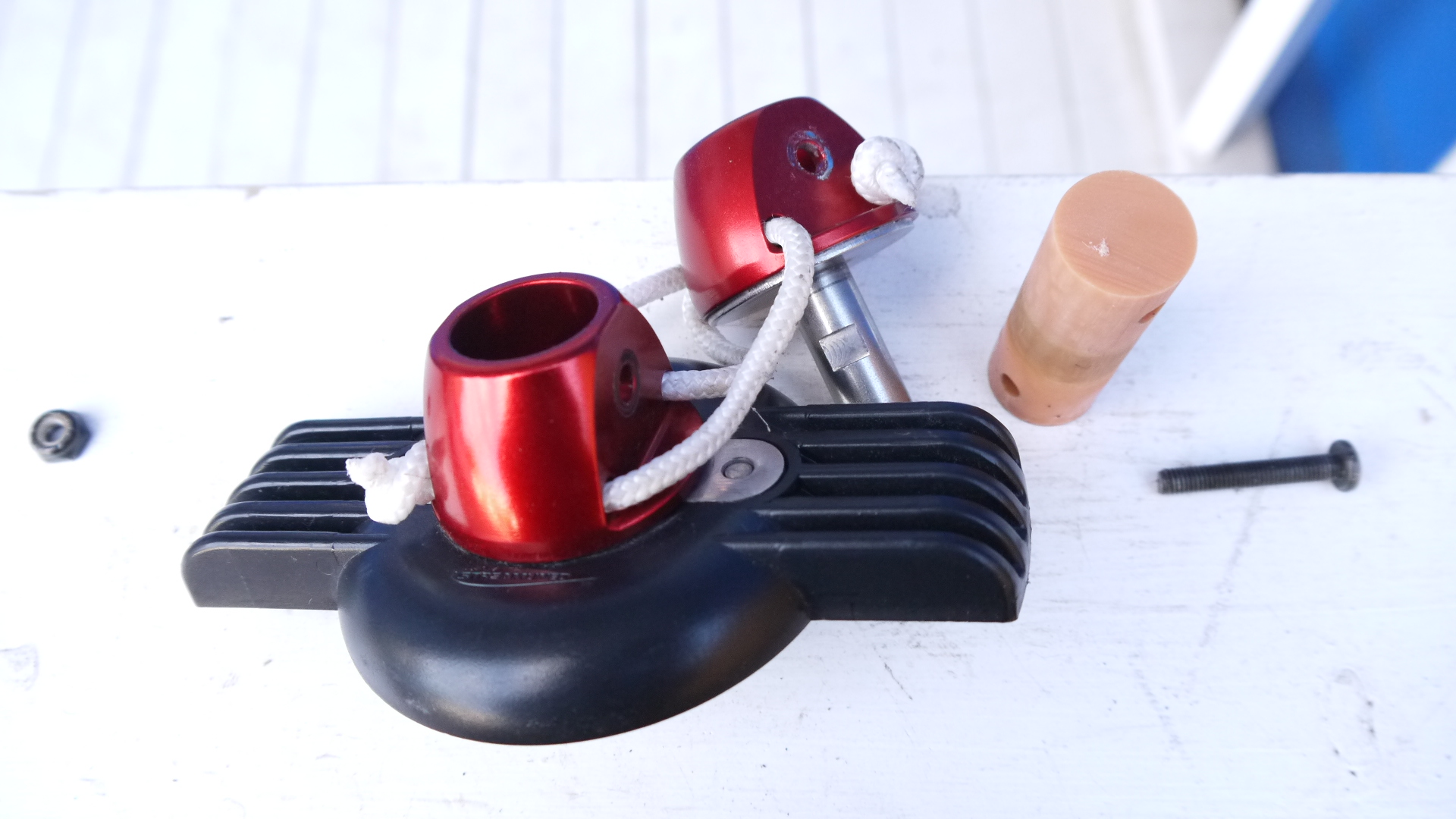

外れたネジとナット |
 |

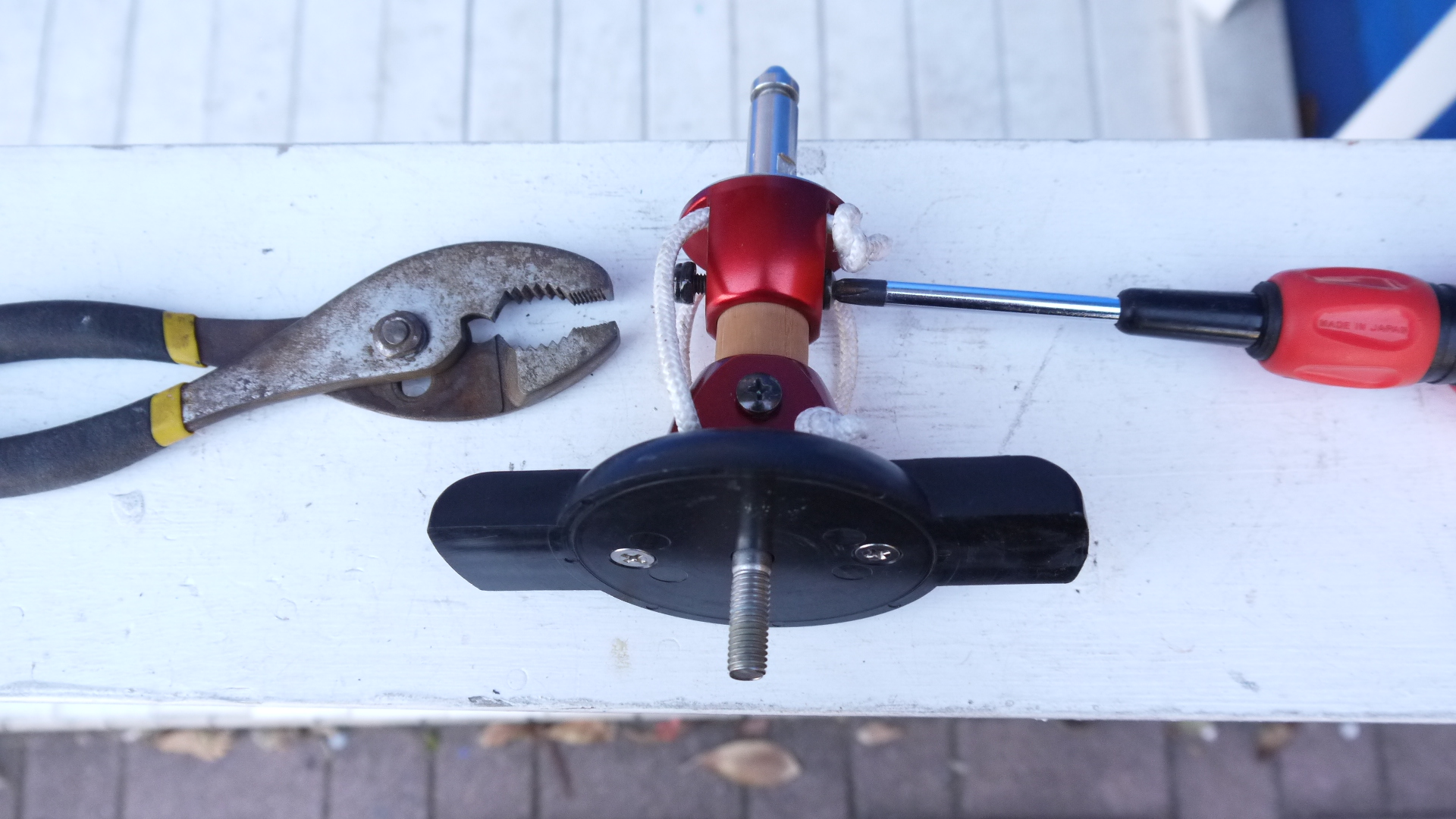

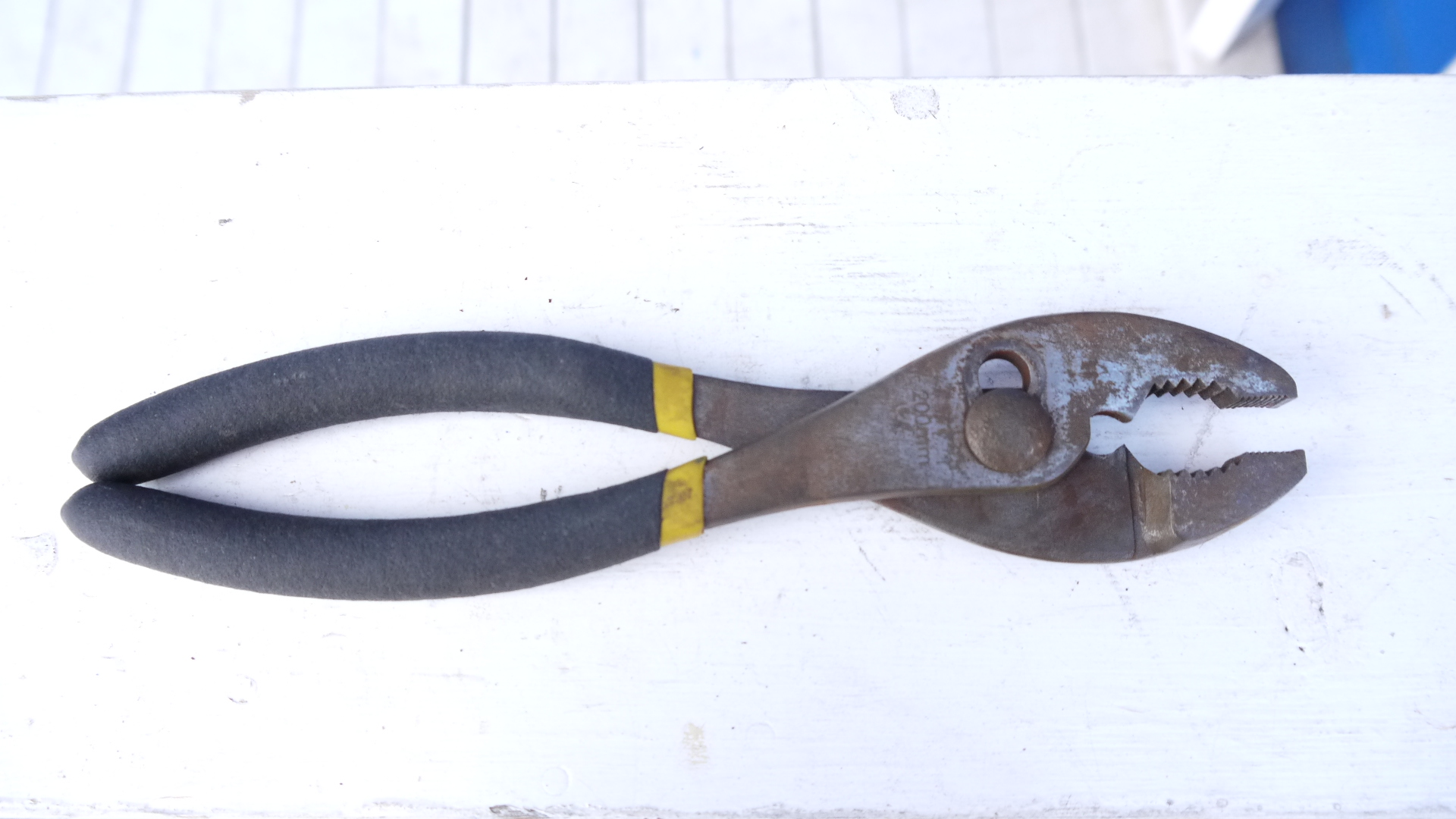

プライヤはナットに合わせて開口部を 広めめに使用すると良い |
 |

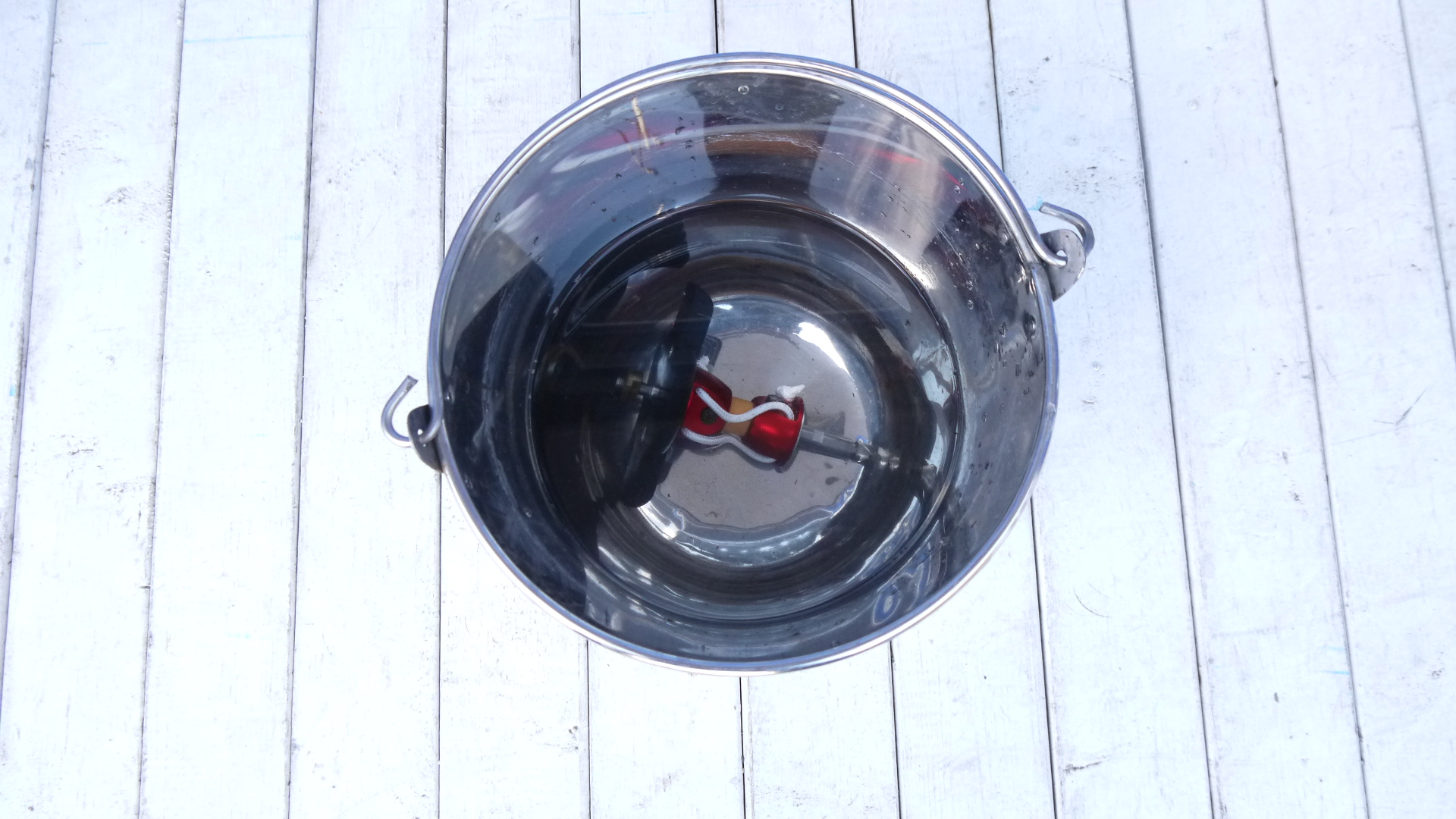

真水の中に1日は入れておいて置く |
 |
ユーロピンタイプ ユーロシングルリリース ￥11,000 WHITECAP販売価格 ￥9,900 ユーロWリリース ￥12,000 WHITECAP販売価格 ￥10,800 全国代引き配送費無料 |
 |

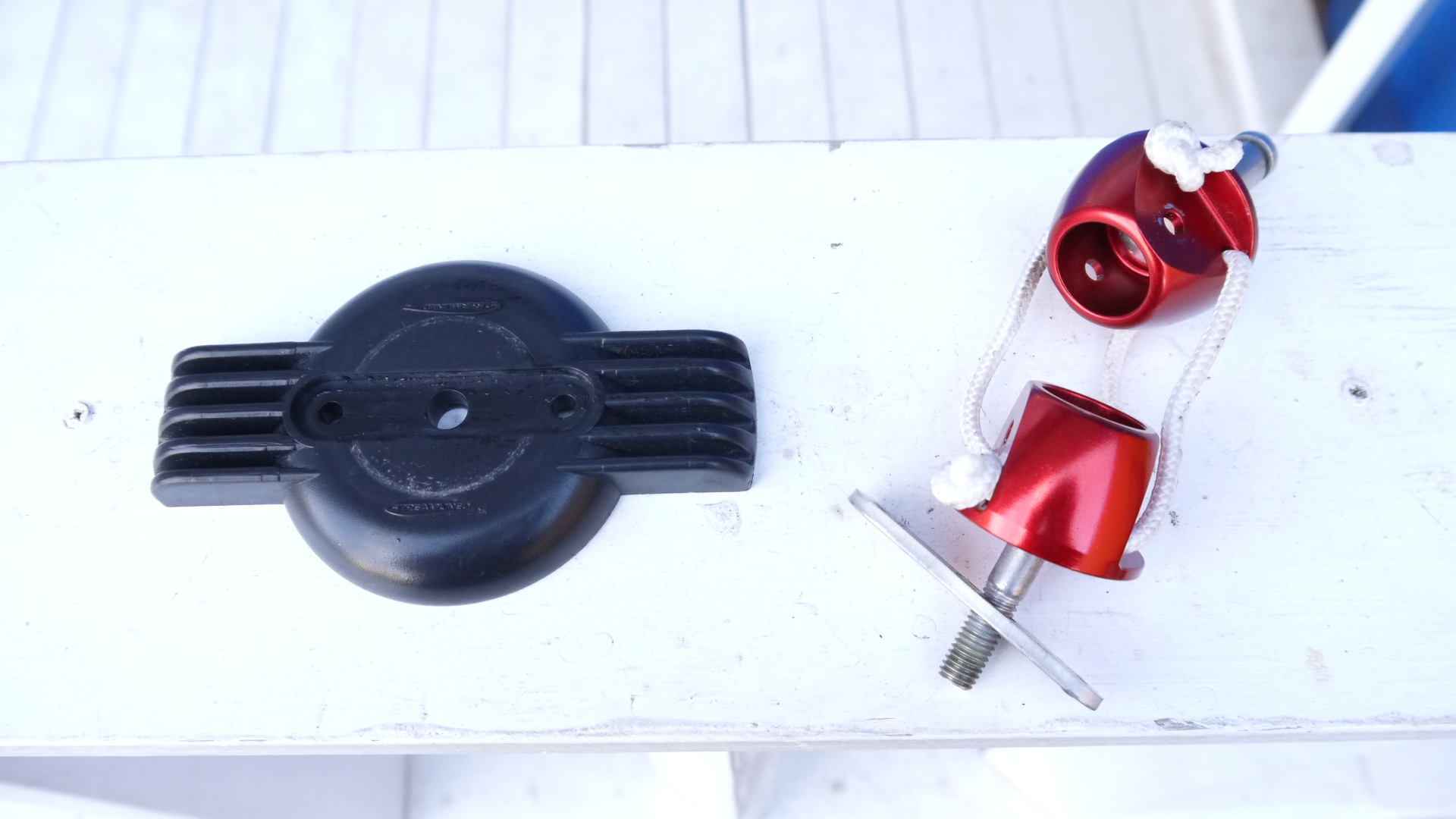

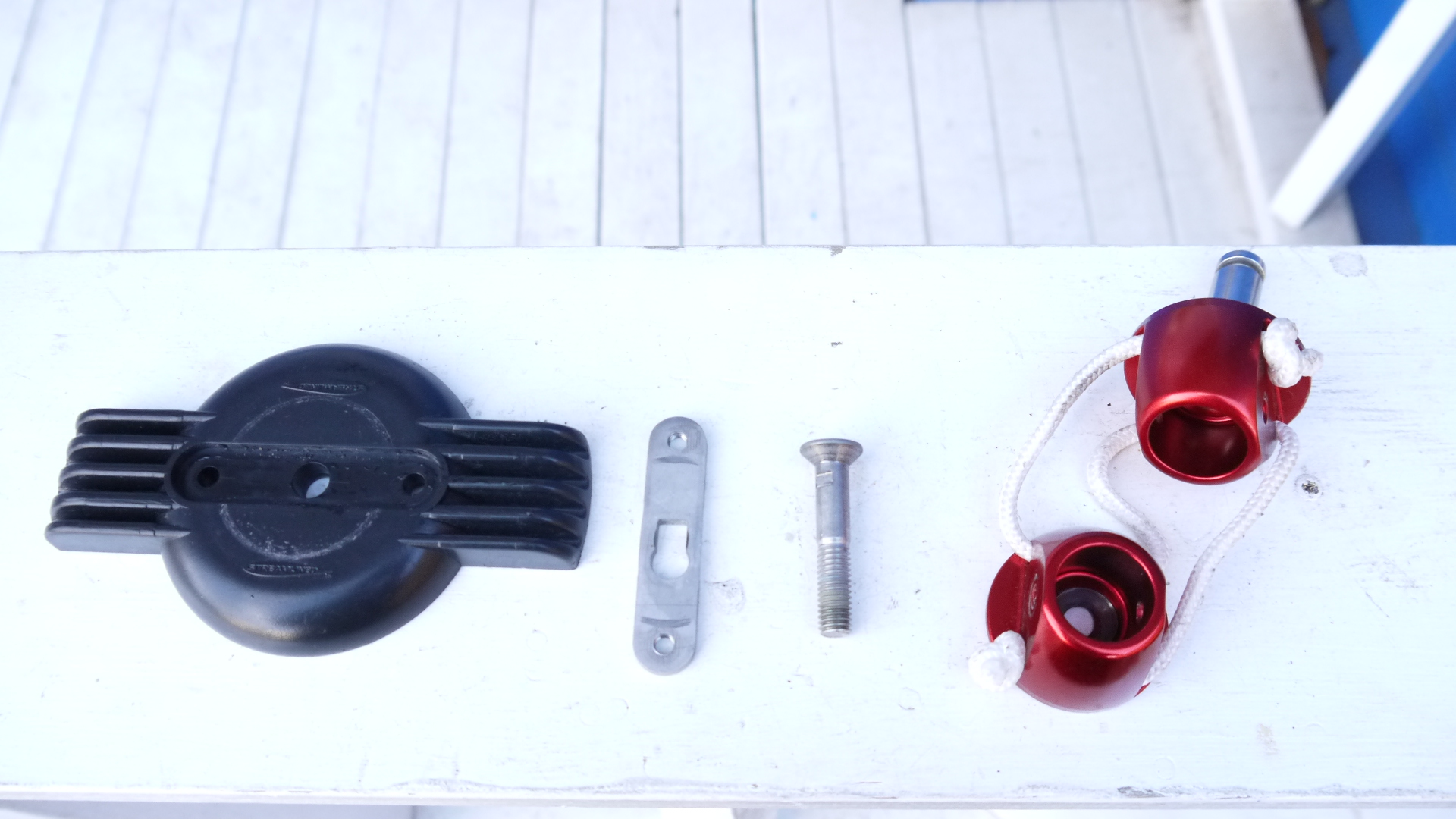

外れた部品 左から プレート、キーホルプレート、キーボルト、 テンドンカップ |
 |

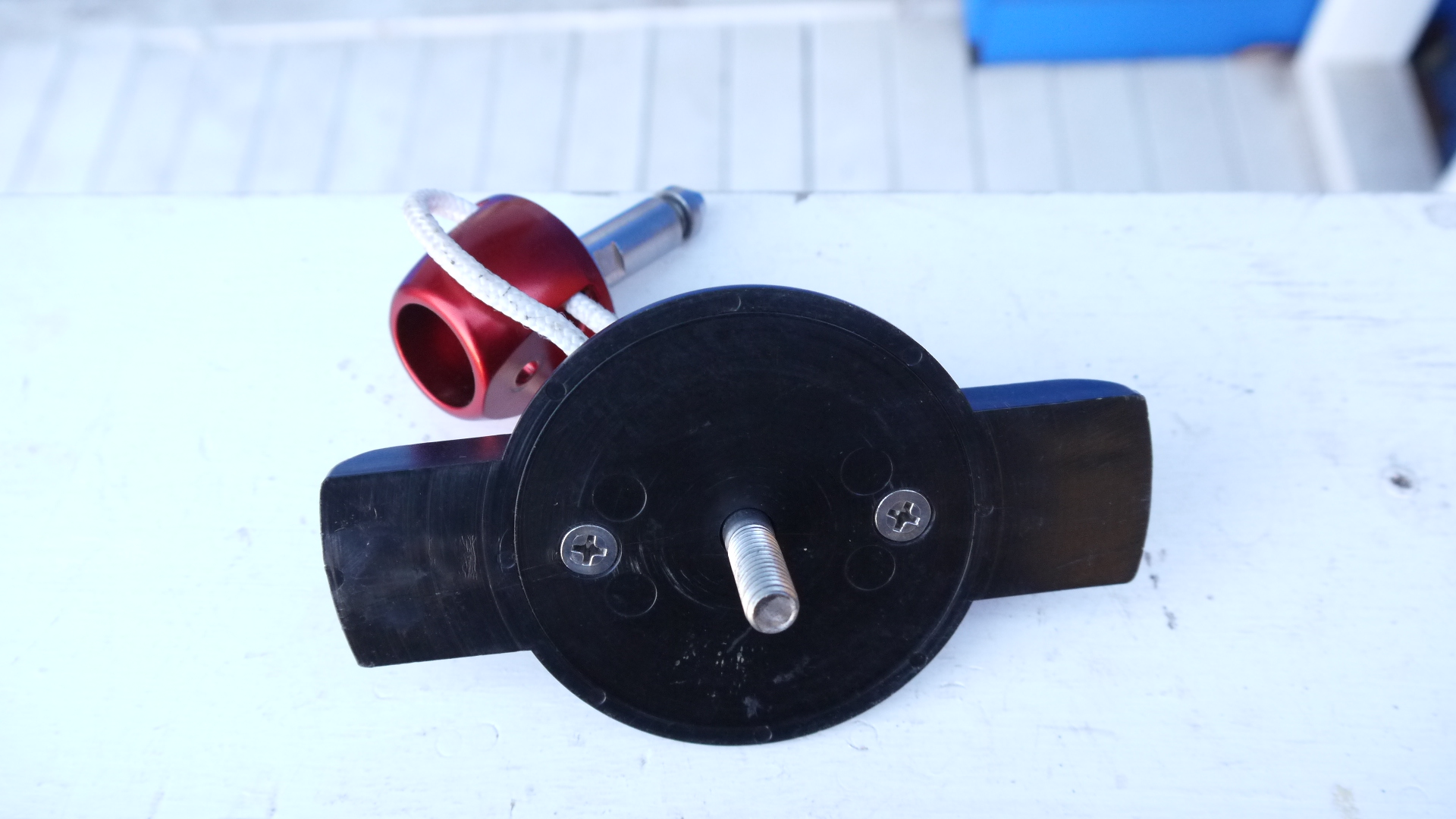

プラスのプレートネジを外す |
 |

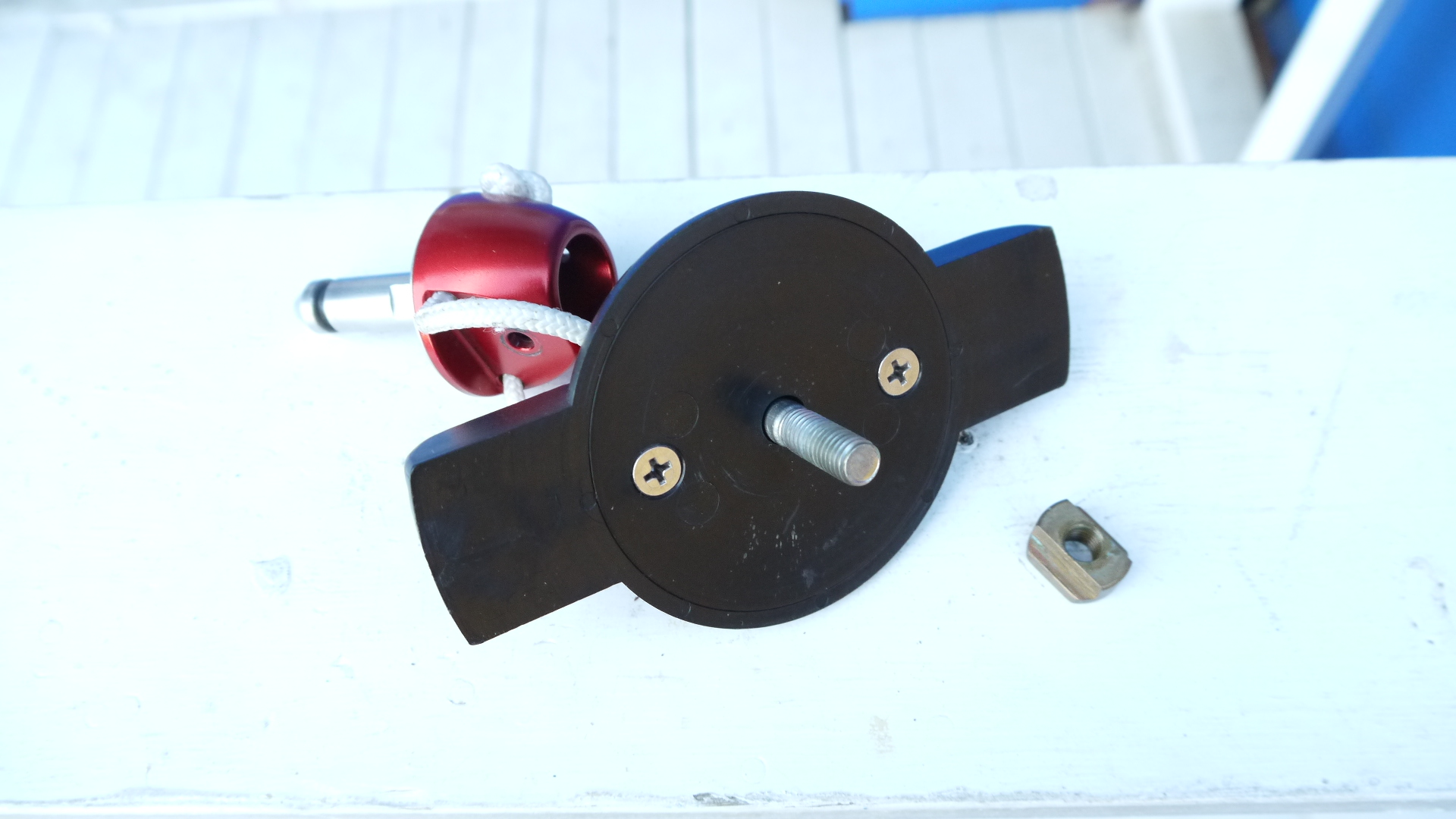

Ｔナットを外す |
 |
下側も同じようにして外す |
 |

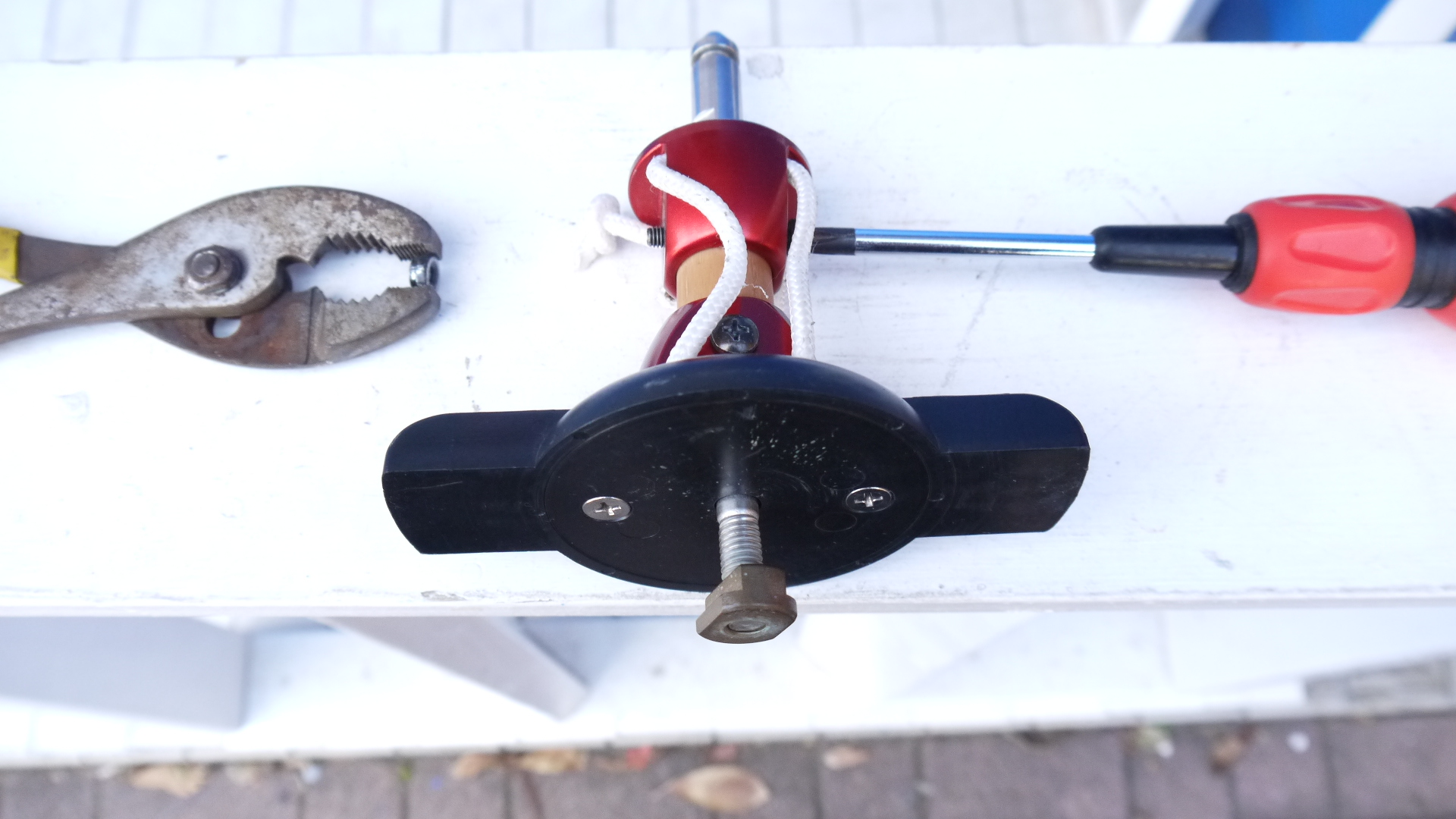

ドライバーとプライヤを使用して ネジとナットを外す |
 |

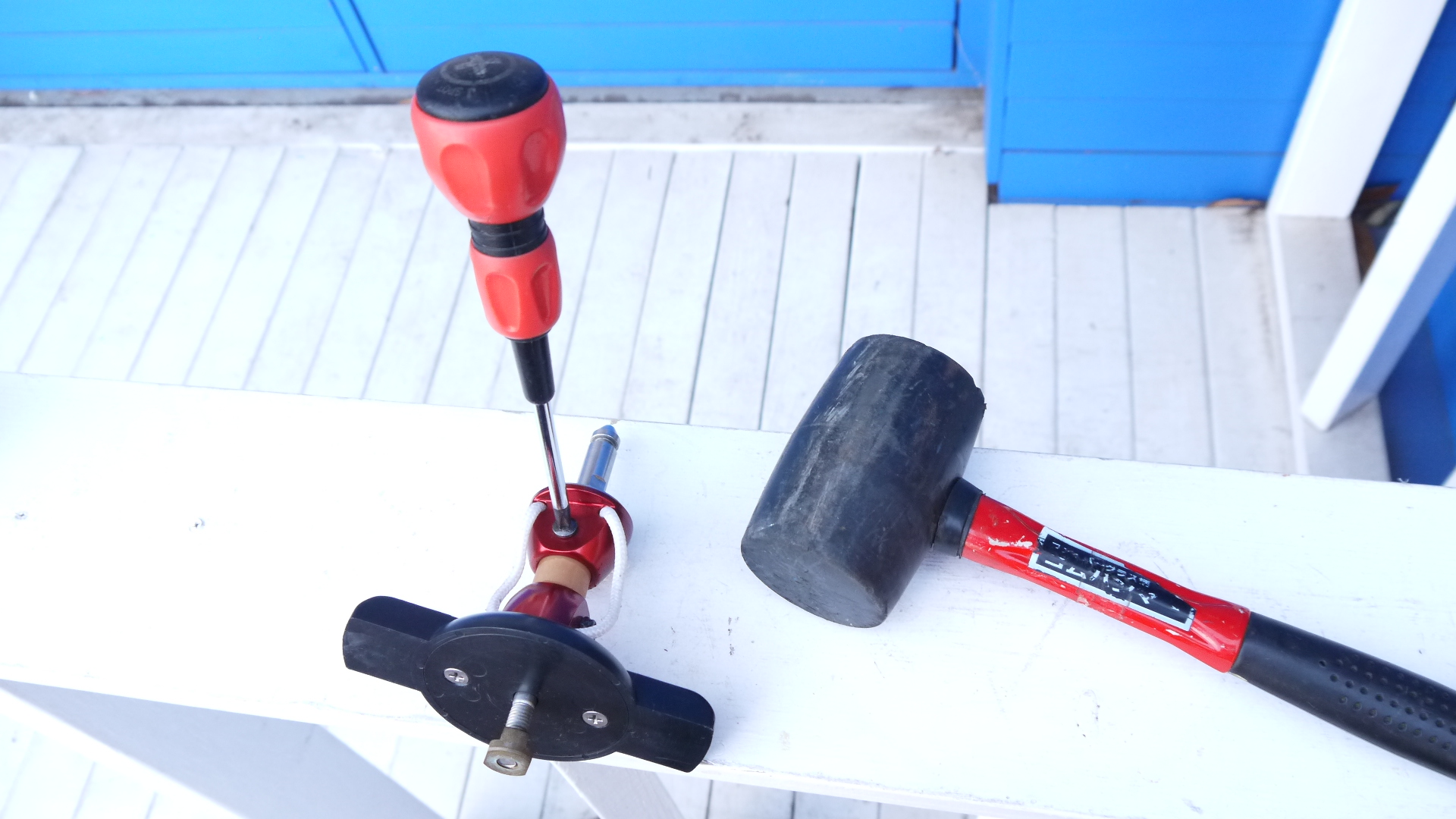

ネジの頭にドライバーを当てて ハンマーで叩く ネジが緩み 回りやすくなります |
 |

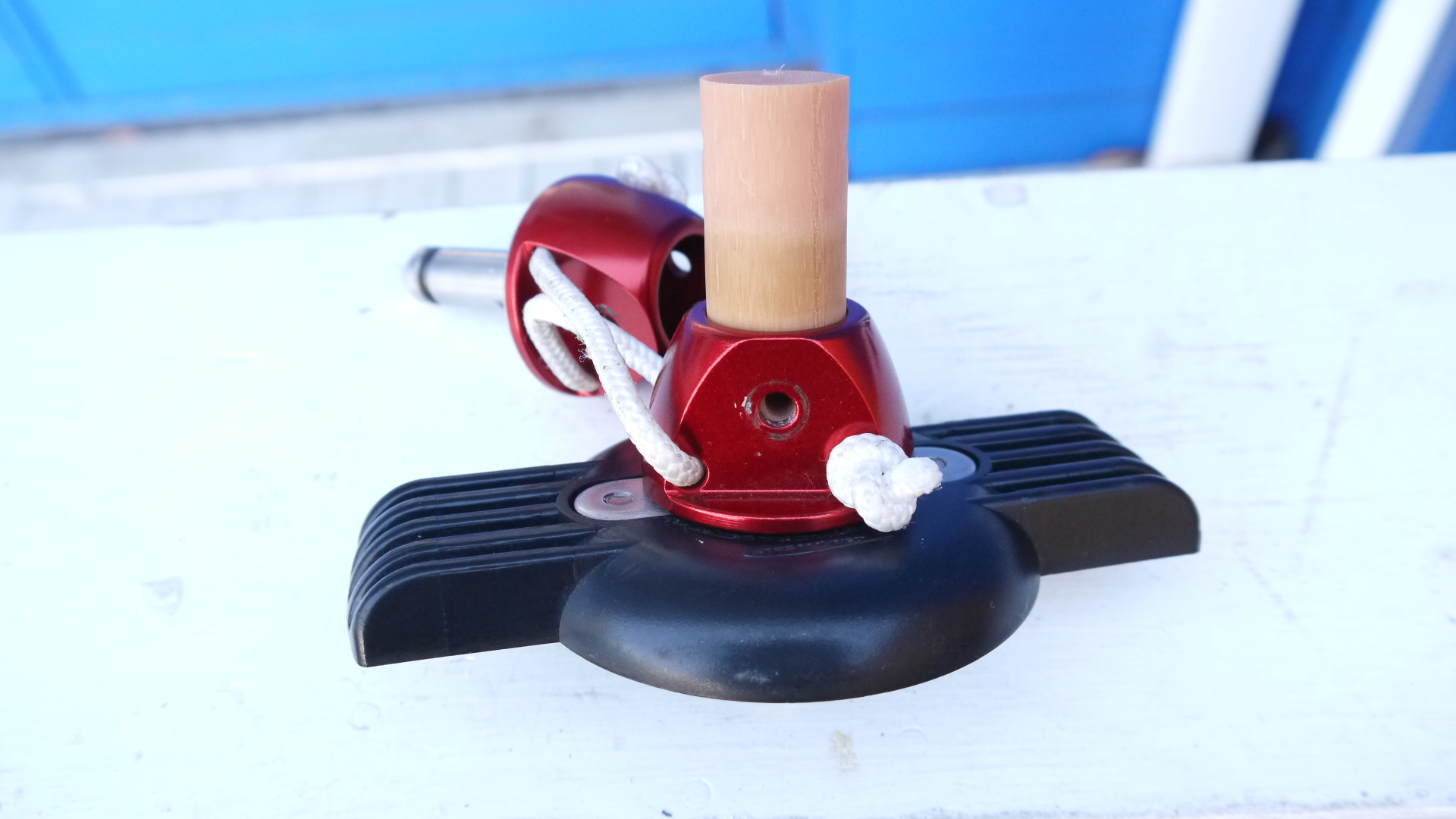

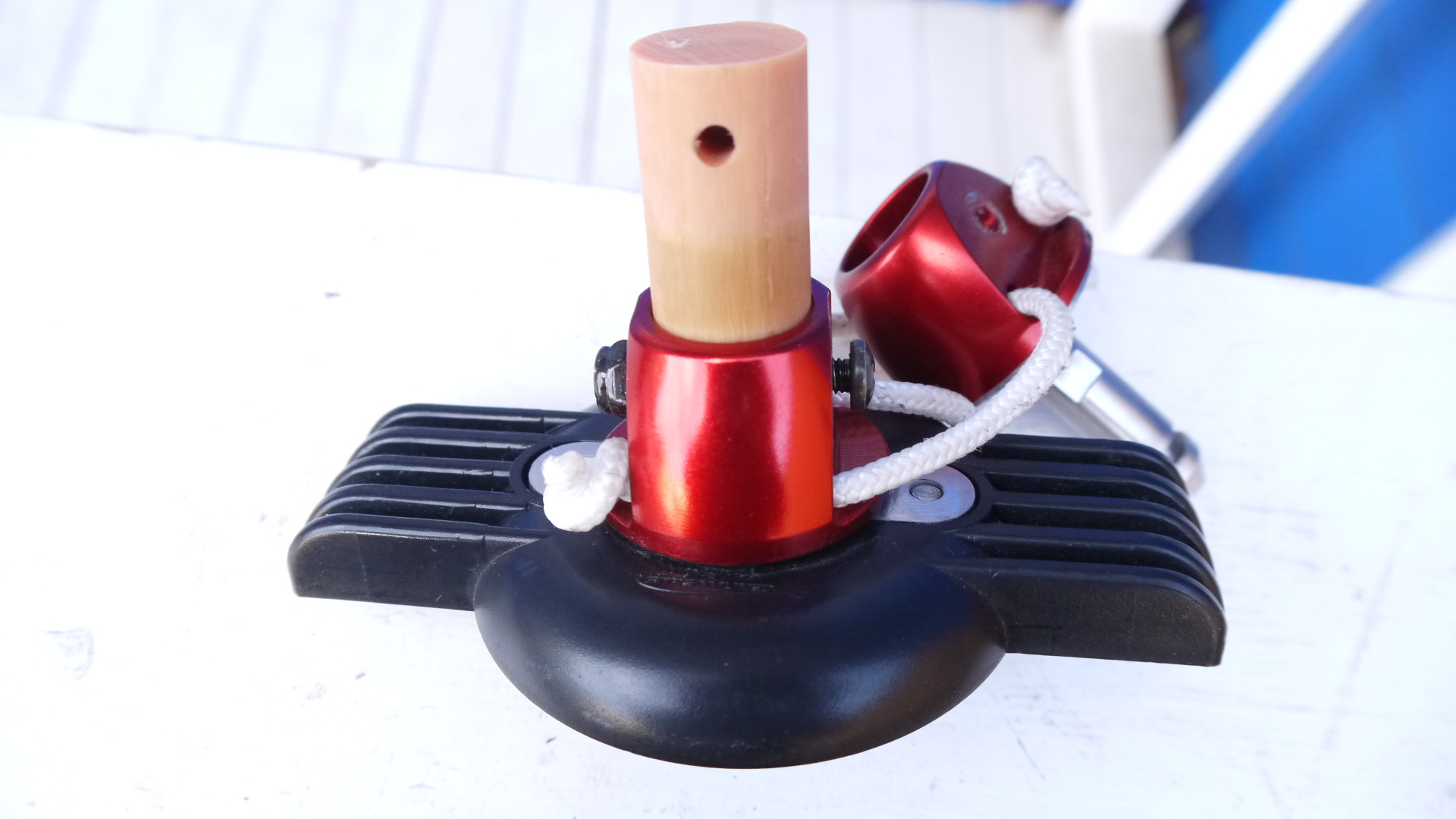

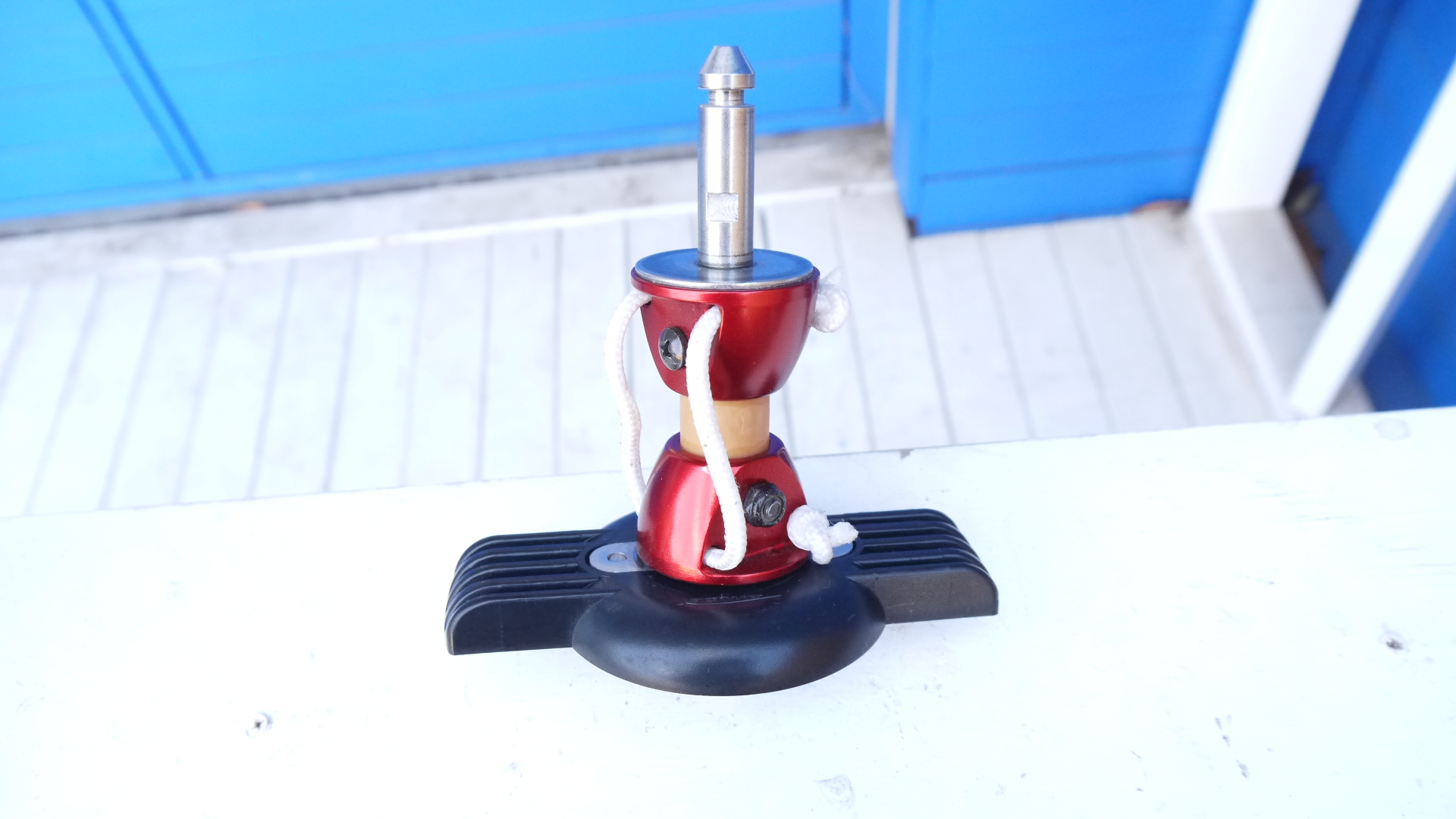

ネジとナットでウレタンを留めている 赤色のジョイントタイプです ユーロピンタイプです |
